3.1.3 Typenschild für Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
XXXXXXXXXXX
1
Ser.No.:
Supply /
Versorgung /
4
Tension d'alimentation
26 = B (RxD/TxD-P)
27 = A (RxD/TxD-N)
3...30VDC, Ri = 3 kOhm
5
Ex-works / ab-Werk / réglages usine
6
Device SW:
7 Communication:
8
Drivers:
9 Date: 01. MAI 2009

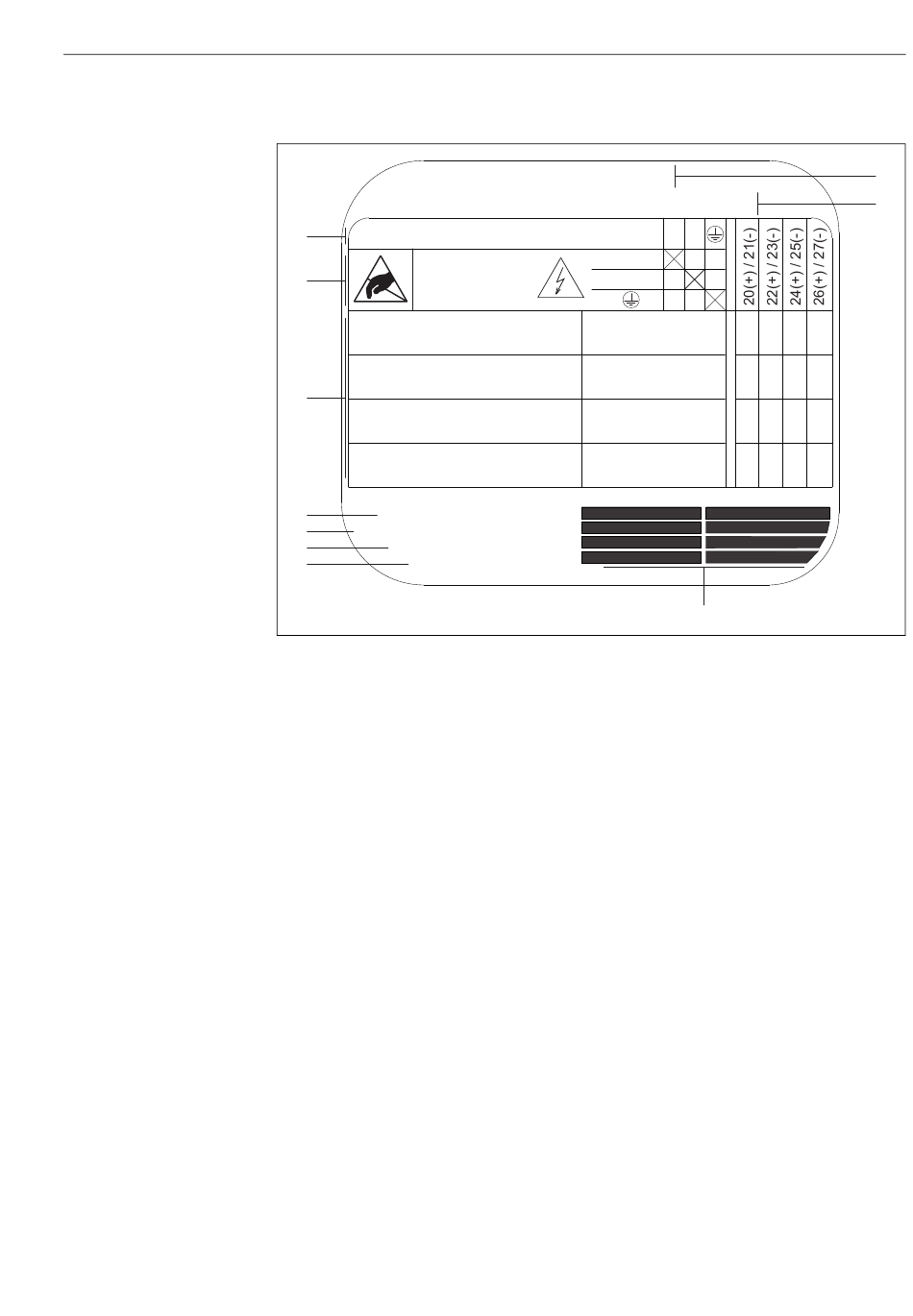

Abb. 3: Typenschild-Spezifikationen für Messumformer-Anschlüsse (Beispiel)
1 Seriennummer
2 Mögliche Konfiguration des Stromausgangs
3 Mögliche Konfiguration der Relaiskontakte
4 Klemmenbelegung, Energieversorgungskabel: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L– für DC
5 An Eingängen und Ausgängen anliegende Signale, mögliche Konfiguration und Klemmenbelegung (20...27),
siehe auch "Elektrische Werte von Eingängen/Ausgängen", →  93
6 Aktuell installierte Version der Messgeräte-Software
7 Installierte Kommunikationsart
8 Informationen zur aktuellen Kommunikations-Software
9 Datum der Herstellung
10 Laufende Updates zu in den Punkten 6 bis 9 angegebenen Daten
