Endress+Hauser Proline t-mass 65 Modbus RS485 Betriebsanleitung Seite 65

Proline t-mass 65 Modbus RS485
Endress+Hauser

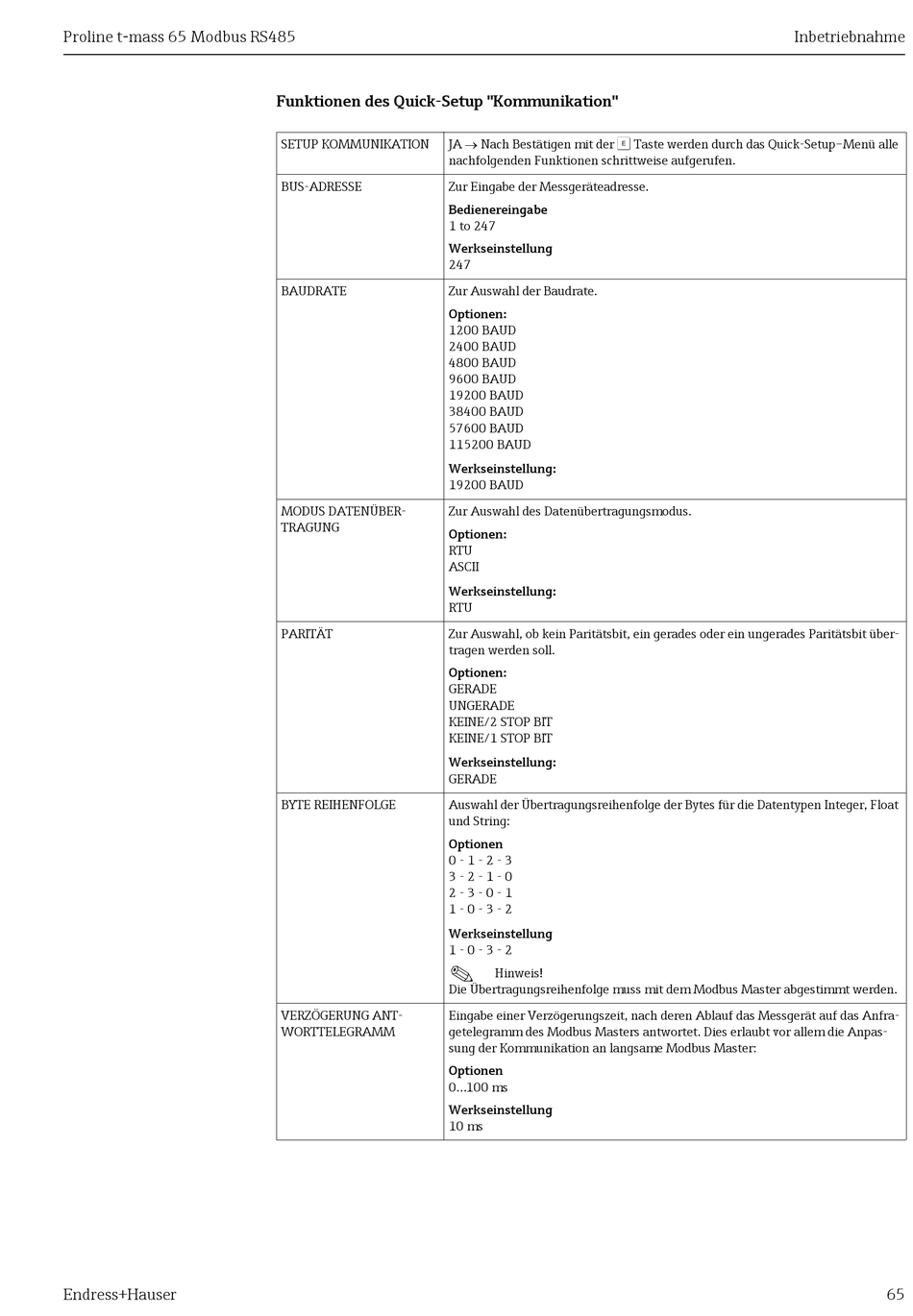

Funktionen des Quick-Setup "Kommunikation"
SETUP KOMMUNIKATION
BUS-ADRESSE
BAUDRATE
MODUS DATENÜBER-
TRAGUNG
PARITÄT
BYTE REIHENFOLGE
VERZÖGERUNG ANT-
WORTTELEGRAMM
JA Nach Bestätigen mit der F
nachfolgenden Funktionen schrittweise aufgerufen.
Zur Eingabe der Messgeräteadresse.
Bedienereingabe
1 to 247
Werkseinstellung
247
Zur Auswahl der Baudrate.
Optionen:
1200 BAUD
2400 BAUD
4800 BAUD
9600 BAUD
19200 BAUD
38400 BAUD
57600 BAUD
115200 BAUD
Werkseinstellung:
19200 BAUD
Zur Auswahl des Datenübertragungsmodus.
Optionen:
RTU
ASCII
Werkseinstellung:
RTU
Zur Auswahl, ob kein Paritätsbit, ein gerades oder ein ungerades Paritätsbit über-
tragen werden soll.
Optionen:
GERADE
UNGERADE
KEINE/2 STOP BIT
KEINE/1 STOP BIT
Werkseinstellung:
GERADE
Auswahl der Übertragungsreihenfolge der Bytes für die Datentypen Integer, Float
und String:
Optionen
0 - 1 - 2 - 3
3 - 2 - 1 - 0
2 - 3 - 0 - 1
1 - 0 - 3 - 2
Werkseinstellung
1 - 0 - 3 - 2
!
Hinweis!
Die Übertragungsreihenfolge muss mit dem Modbus Master abgestimmt werden.
Eingabe einer Verzögerungszeit, nach deren Ablauf das Messgerät auf das Anfra-
getelegramm des Modbus Masters antwortet. Dies erlaubt vor allem die Anpas-
sung der Kommunikation an langsame Modbus Master:
Optionen
0...100 ms
Werkseinstellung
10 ms
Inbetriebnahme
Taste werden durch das Quick-Setup–Menü alle
65
