Endress+Hauser Proline t-mass 65 Modbus RS485 Betriebsanleitung Seite 62

Inbetriebnahme
!
62

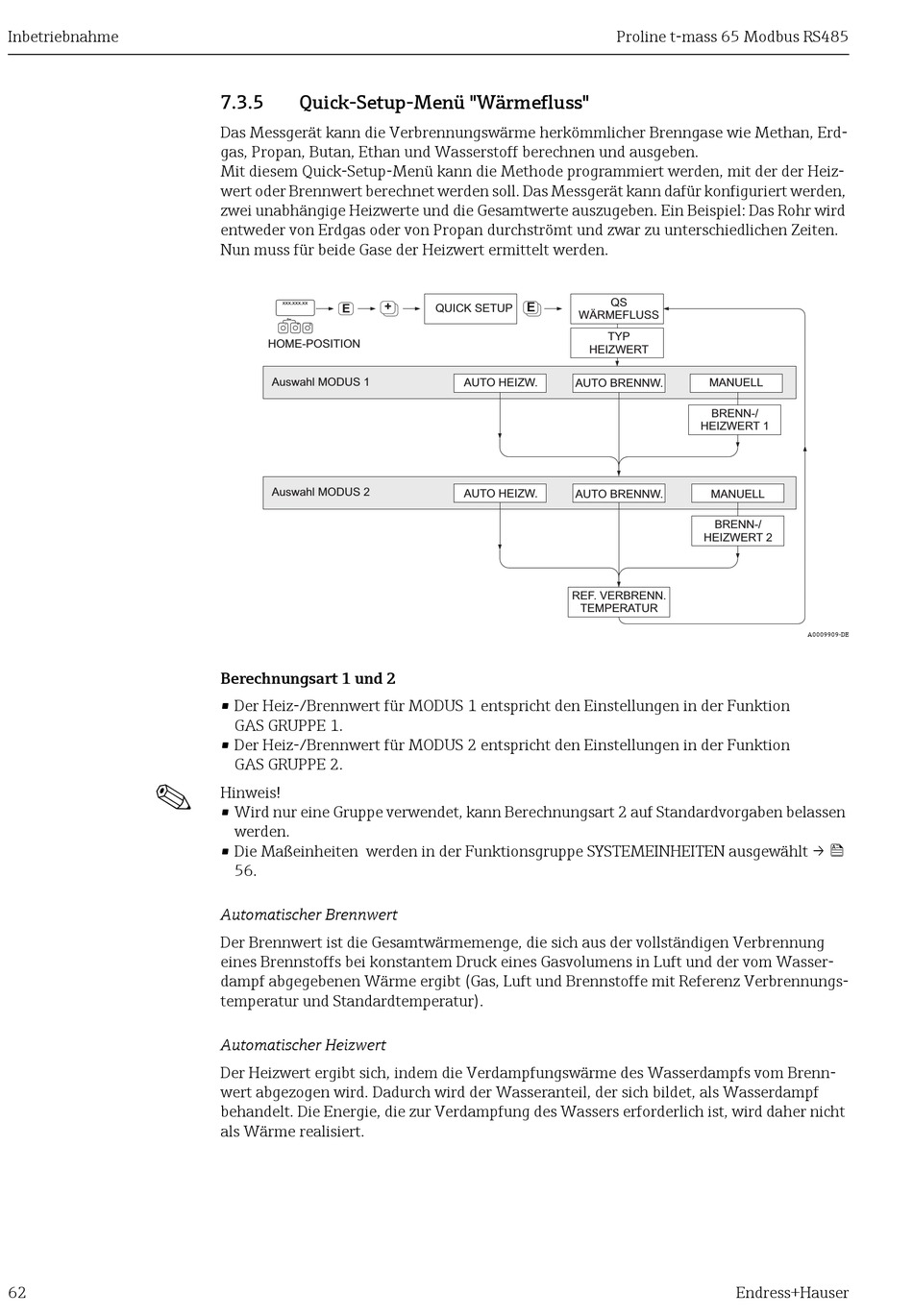

7.3.5 Quick-Setup-Menü "Wärmefluss"
Das Messgerät kann die Verbrennungswärme herkömmlicher Brenngase wie Methan, Erd-
gas, Propan, Butan, Ethan und Wasserstoff berechnen und ausgeben.
Mit diesem Quick-Setup-Menü kann die Methode programmiert werden, mit der der Heiz-
wert oder Brennwert berechnet werden soll. Das Messgerät kann dafür konfiguriert werden,
zwei unabhängige Heizwerte und die Gesamtwerte auszugeben. Ein Beispiel: Das Rohr wird
entweder von Erdgas oder von Propan durchströmt und zwar zu unterschiedlichen Zeiten.
Nun muss für beide Gase der Heizwert ermittelt werden.
+ +
E
XXX.XXX.XX
Esc
- +
E
HOME-POSITION
Auswahl MODUS 1
Auswahl MODUS 2
Berechnungsart 1 und 2
• Der Heiz-/Brennwert für MODUS 1 entspricht den Einstellungen in der Funktion
GAS GRUPPE 1.
• Der Heiz-/Brennwert für MODUS 2 entspricht den Einstellungen in der Funktion
GAS GRUPPE 2.
Hinweis!
• Wird nur eine Gruppe verwendet, kann Berechnungsart 2 auf Standardvorgaben belassen
werden.
• Die Maßeinheiten werden in der Funktionsgruppe SYSTEMEINHEITEN ausgewählt → 
56.
Automatischer Brennwert
Der Brennwert ist die Gesamtwärmemenge, die sich aus der vollständigen Verbrennung
eines Brennstoffs bei konstantem Druck eines Gasvolumens in Luft und der vom Wasser-
dampf abgegebenen Wärme ergibt (Gas, Luft und Brennstoffe mit Referenz Verbrennungs-
temperatur und Standardtemperatur).
Automatischer Heizwert
Der Heizwert ergibt sich, indem die Verdampfungswärme des Wasserdampfs vom Brenn-
wert abgezogen wird. Dadurch wird der Wasseranteil, der sich bildet, als Wasserdampf
behandelt. Die Energie, die zur Verdampfung des Wassers erforderlich ist, wird daher nicht
als Wärme realisiert.
E
+
QUICK SETUP
WÄRMEFLUSS
HEIZWERT
AUTO HEIZW.
AUTO BRENNW.
AUTO HEIZW.
AUTO BRENNW.
REF. VERBRENN.
TEMPERATUR
Proline t-mass 65 Modbus RS485
QS
TYP
MANUELL
BRENN-/
HEIZWERT 1
MANUELL
BRENN-/
HEIZWERT 2
Endress+Hauser
A0009909-DE
