Proline t-mass 65 Modbus RS485
Endress+Hauser
Beispiel
Über den Auto–Scan–Puffer sollen folgende Geräteparameter gruppiert und mit nur einem
Anforderungstelegramm vom Master ausgelesen werden:
• Massefluss  Registeradresse 2007
• Summenzähler 1  Registeradresse 2610
• Aktueller Systemzustand  Registeradresse 6859
1. Konfiguration der Scan Liste
• Mit der Vor–Ort–Bedienung oder einem Bedienungssprogramm (über die Funktionsmat-
rix):
Funktionsgruppe KOMMUNIKATION  Funktion SCAN LIST REG.:
 Eingabe der Adresse 2007 unter SCAN LIST REG. 1
 Eingabe der Adresse 2610 unter SCAN LIST REG. 2
 Eingabe der Adresse 6859 unter SCAN LIST REG. 3
• Über den Modbus Master (die Registeradressen der Geräteparameter werden über Mod-
bus in die Register 5001...5003 geschrieben):
1. Schreiben der Adresse 2007 (Massefluss) in Register 5001
2. Schreiben der Adresse 2610 (Summenzähler 1) in Register 5002
3. Schreiben der Adresse 6859 (Aktueller Systemzustand) in Register 5003
Slave
Register Value

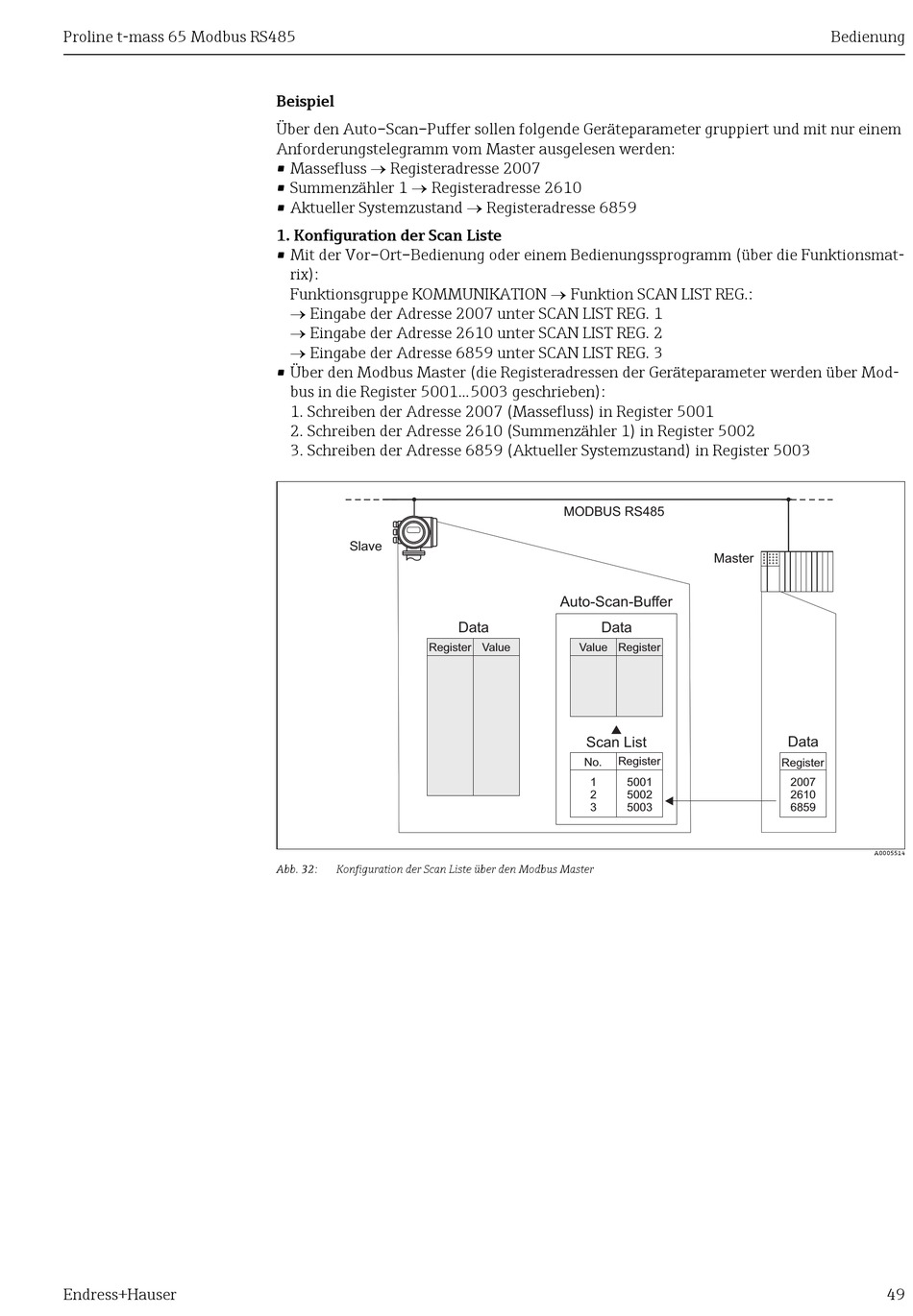

Abb. 32: Konfiguration der Scan Liste über den Modbus Master
MODBUS RS485
Auto-Scan-Buffer
Data Data
Value Register
Scan List
Register
No.
1 5001
2 5002
3 5003
Bedienung
Master
Data
Register
2007
2610
6859
A0005514
