Montage
!
20
– unter Verwendung der nachfolgenden Abmessungen und Formeln
230
9
220
210
8
200
190
180
7

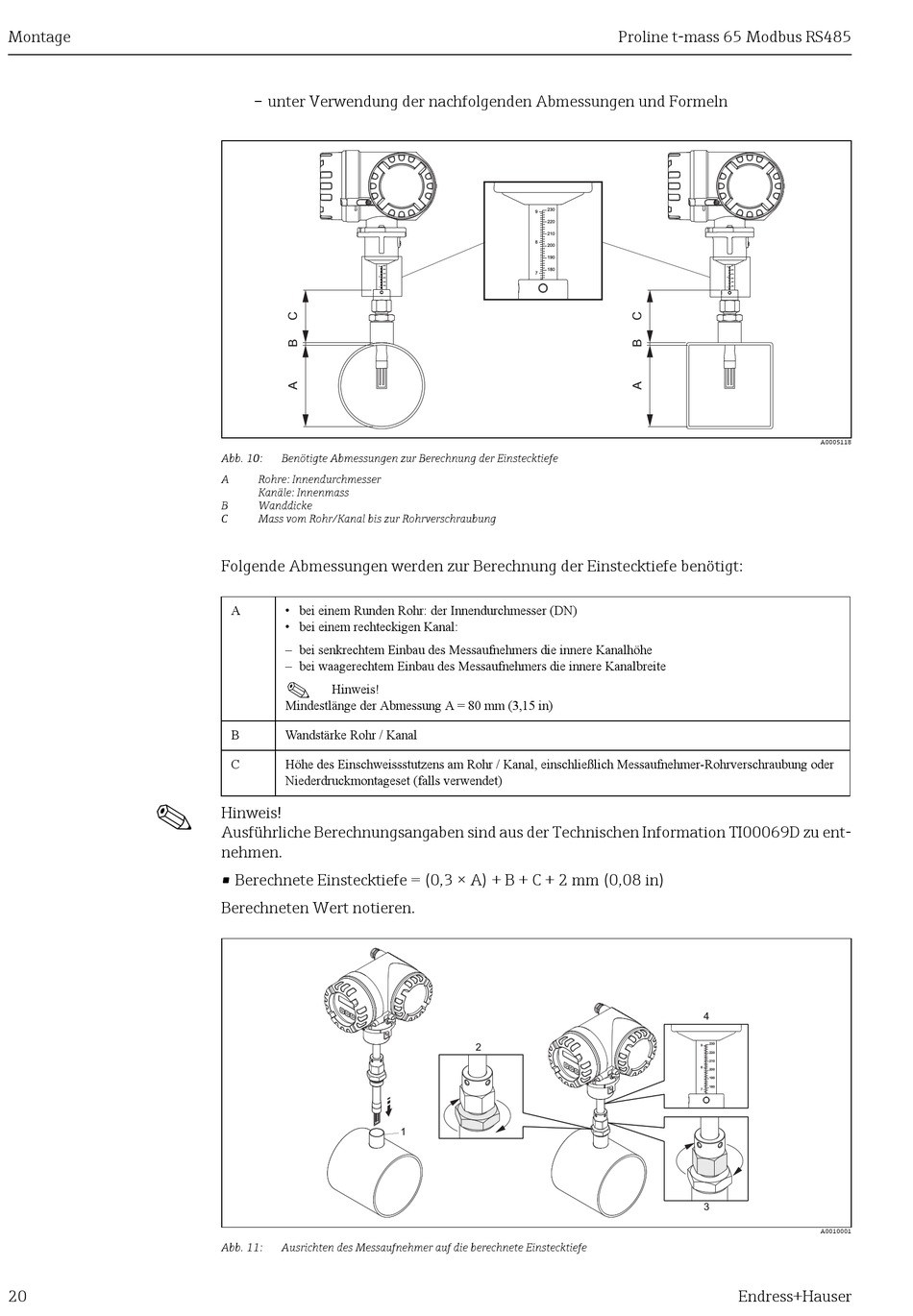

Abb. 10: Benötigte Abmessungen zur Berechnung der Einstecktiefe
A Rohre: Innendurchmesser
Kanäle: Innenmass
B Wanddicke
C Mass vom Rohr/Kanal bis zur Rohrverschraubung
Folgende Abmessungen werden zur Berechnung der Einstecktiefe benötigt:
A • bei einem Runden Rohr: der Innendurchmesser (DN)
• bei einem rechteckigen Kanal:
– bei senkrechtem Einbau des Messaufnehmers die innere Kanalhöhe
– bei waagerechtem Einbau des Messaufnehmers die innere Kanalbreite
!
Hinweis!
Mindestlänge der Abmessung A = 80 mm (3,15 in)
B Wandstärke Rohr / Kanal
C Höhe des Einschweissstutzens am Rohr / Kanal, einschließlich Messaufnehmer-Rohrverschraubung oder
Niederdruckmontageset (falls verwendet)
Hinweis!
Ausführliche Berechnungsangaben sind aus der Technischen Information TI00069D zu ent-
nehmen.
• Berechnete Einstecktiefe = (0,3 × A) + B + C + 2 mm (0,08 in)
Berechneten Wert notieren.
Abb. 11: Ausrichten des Messaufnehmer auf die berechnete Einstecktiefe
230
9
220
210
8
200
190
180
7
2
1
Proline t-mass 65 Modbus RS485
9 230
220
210
8
200
190
180
7
4
230
9
220
210
8
200
190
180
7
3
