4.2.3

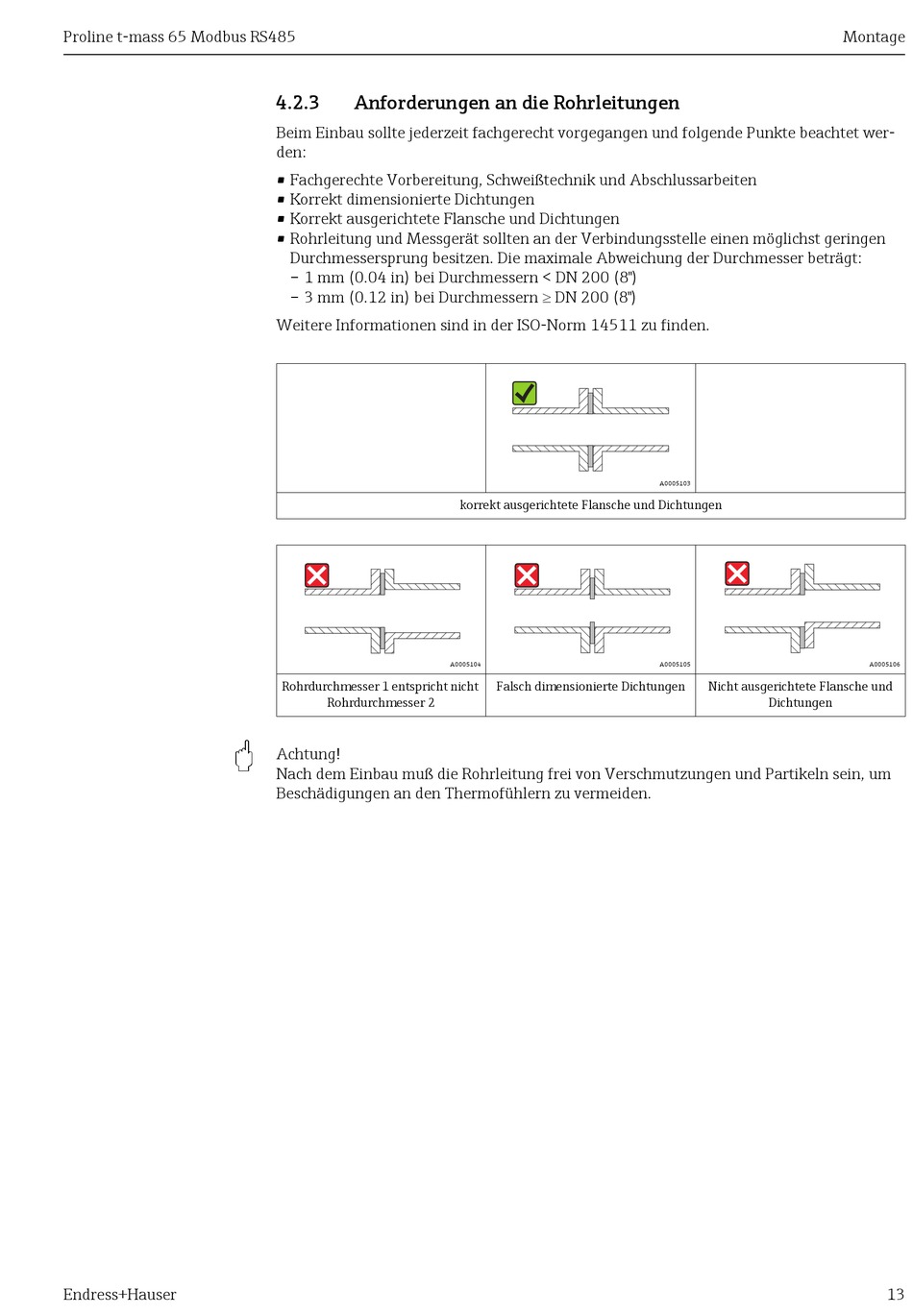

Anforderungen an die Rohrleitungen

Beim Einbau sollte jederzeit fachgerecht vorgegangen und folgende Punkte beachtet wer-
den:
• Fachgerechte Vorbereitung, Schweißtechnik und Abschlussarbeiten
• Korrekt dimensionierte Dichtungen
• Korrekt ausgerichtete Flansche und Dichtungen
• Rohrleitung und Messgerät sollten an der Verbindungsstelle einen möglichst geringen
Durchmessersprung besitzen. Die maximale Abweichung der Durchmesser beträgt:
– 1 mm (0.04 in) bei Durchmessern < DN 200 (8")
– 3 mm (0.12 in) bei Durchmessern  DN 200 (8")
Weitere Informationen sind in der ISO-Norm 14511 zu finden.
Rohrdurchmesser 1 entspricht nicht
Rohrdurchmesser 2
Achtung!
Nach dem Einbau muß die Rohrleitung frei von Verschmutzungen und Partikeln sein, um
Beschädigungen an den Thermofühlern zu vermeiden.
korrekt ausgerichtete Flansche und Dichtungen
A0005104
Falsch dimensionierte Dichtungen
A0005103
A0005105
Nicht ausgerichtete Flansche und
Dichtungen
Montage
A0005106
