Proline t-mass 65 Modbus RS485
Endress+Hauser
4. Die Abdeckung des Anschlussraums wieder auf das Messumformergehäuse schrauben.

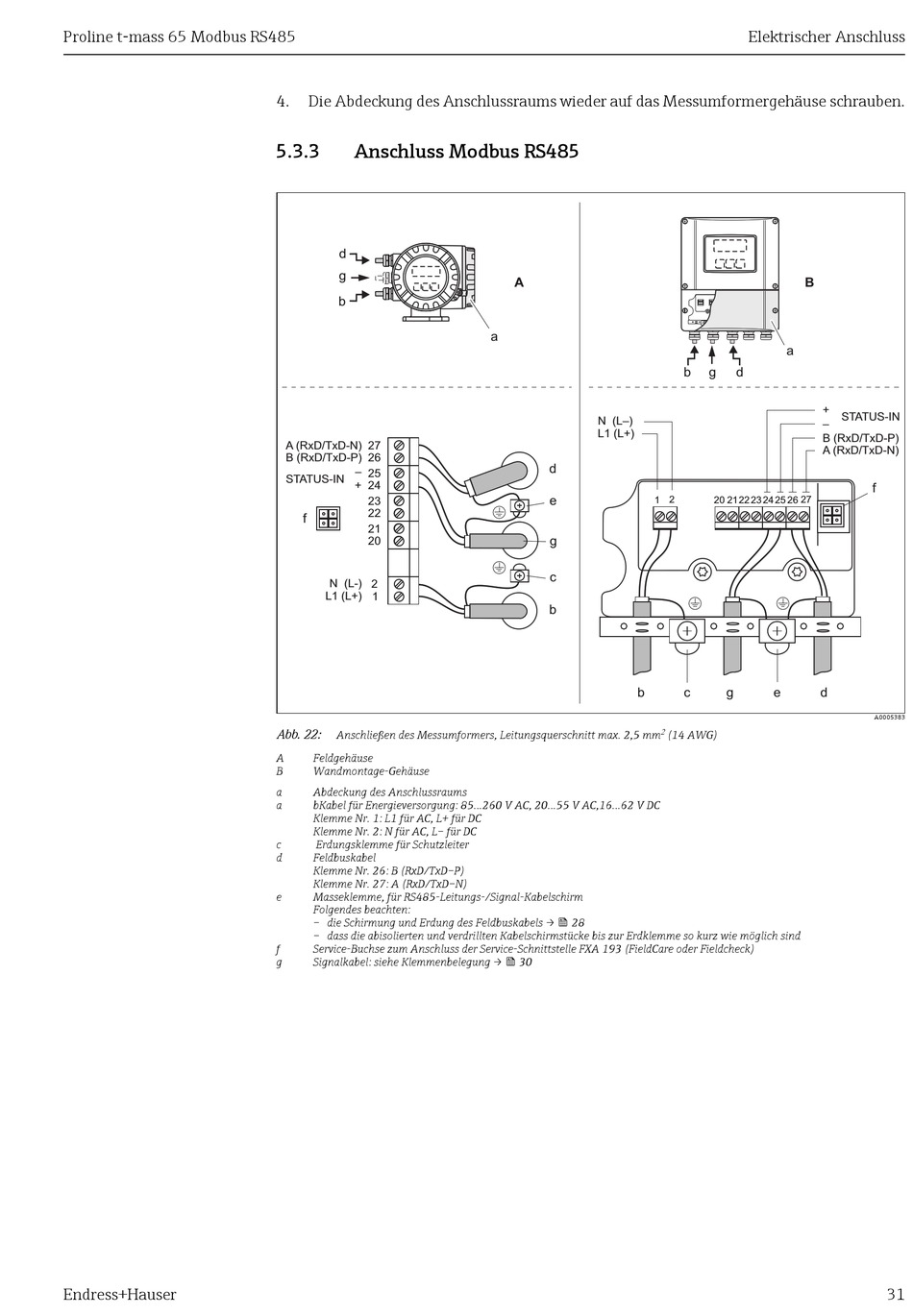

5.3.3 Anschluss Modbus RS485
d
g
b
A (RxD/TxD-N) 27
B ( RxD/TxD-P ) 26
–
25
STATUS-IN
+ 24
23
22
f
21
20
N (L-) 2
L1 (L+) 1
Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
Abb. 22:
A Feldgehäuse
B Wandmontage-Gehäuse
a Abdeckung des Anschlussraums
a bKabel für Energieversorgung: 85...260 V AC, 20...55 V AC,16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L– für DC
c Erdungsklemme für Schutzleiter
d Feldbuskabel
Klemme Nr. 26: B (RxD/TxD–P)
Klemme Nr. 27: A (RxD/TxD–N)
e Masseklemme, für RS485-Leitungs-/Signal-Kabelschirm
Folgendes beachten:
– die Schirmung und Erdung des Feldbuskabels →  28
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f Service-Buchse zum Anschluss der Service-Schnittstelle FXA 193 (FieldCare oder Fieldcheck)
g Signalkabel: siehe Klemmenbelegung →  30
A
a
N (L–)
L1 (L+)
d
e 1 2
g
c
b
b

Elektrischer Anschluss
B
a
b g d
+
–
B ( RxD/TxD-P
A (RxD/TxD-N)
20 21 22 23 24 25 26 27
c g e d
(14 AWG)
STATUS-IN
)
f
A0005383
31
