• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Span-
nungsfestigkeit des Messgeräts erhalten bleibt, ist eine entsprechende Prüfung gemäß
Angaben des Herstellers durchzuführen.
• Für den Anschluss von Ex-zertifizierten Messgeräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei-
tung beachten. Bei Fragen steht Ihnen Ihre Endress+Hauser Vertriebszentrale gerne zur
Verfügung.
Achtung!
Nur Originalteile von Endress+Hauser verwenden.
Ein- und Ausbau →  45:
1. Sicherungsschraube (1) lösen und Elektronikraumdeckel (2) abschrauben.
2. Sensorkabel (3) entfernen.
3. Verbindungskabel vom Klemmenblock (4) entfernen.
4. Schrauben (5) aus der Leiterplatte entfernen
5. Platine (6) herausnehmen
6. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

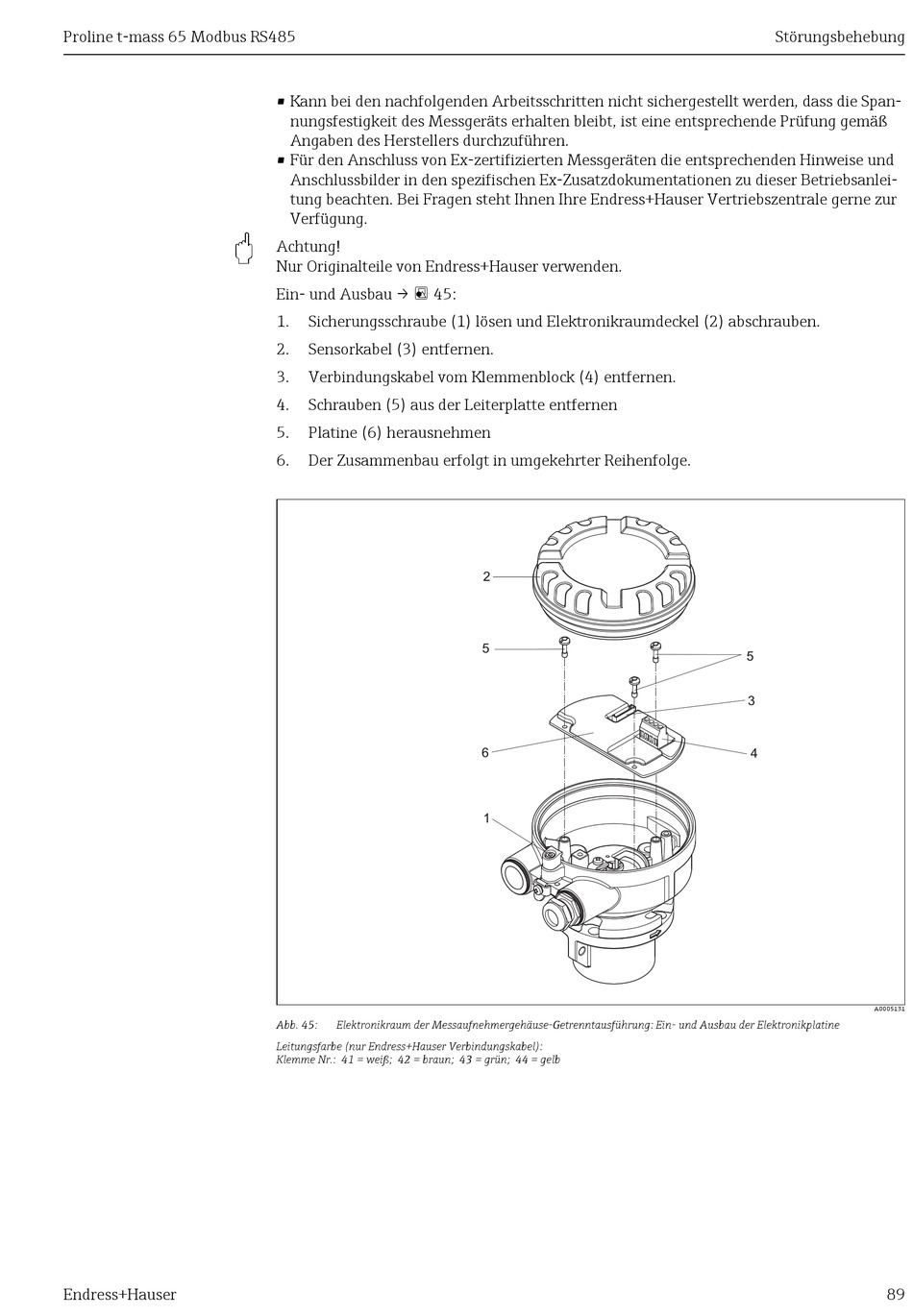

Abb. 45: Elektronikraum der Messaufnehmergehäuse-Getrenntausführung: Ein- und Ausbau der Elektronikplatine
Leitungsfarbe (nur Endress+Hauser Verbindungskabel):
Klemme Nr.: 41 = weiß; 42 = braun; 43 = grün; 44 = gelb
2
5
6
1
Störungsbehebung
5
3
4
A0005131
