Bedienung
#
52
6.7

Hardware-Einstellungen

6.7.1 Hardware–Schreibschutz, ein–/ausschalten
Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder aus-
geschaltet werden. Bei eingeschaltetem Schreibschutz ist ein Schreibzugriff auf die Geräte-
parameter via Modbus RS485 nicht möglich.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Die
Energieversorgung ausschalten, bevor die Elektronikraumabdeckung entfernt wird.
1. Energieversorgung ausschalten.
2. I/O-Platine ausbauen →  85
3. Hardware–Schreibschutz mit Hilfe der Steckbrücken entsprechend konfigurieren
(siehe Abbildung).
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
1
2
3
4
1
2
3
4
1
2
3
4

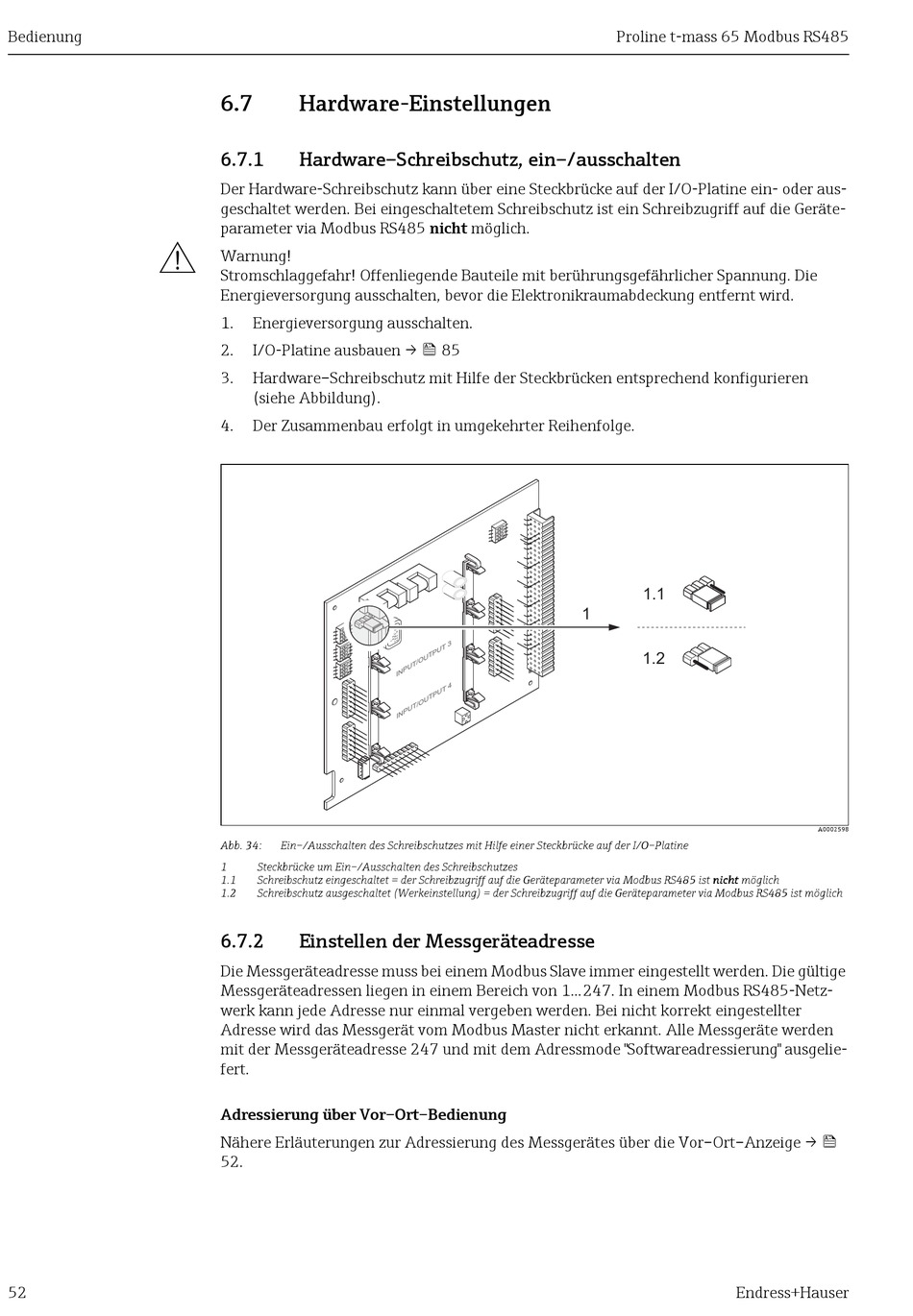

Abb. 34: Ein–/Ausschalten des Schreibschutzes mit Hilfe einer Steckbrücke auf der I/O–Platine
1 Steckbrücke um Ein–/Ausschalten des Schreibschutzes
1.1 Schreibschutz eingeschaltet = der Schreibzugriff auf die Geräteparameter via Modbus RS485 ist nicht möglich
1.2 Schreibschutz ausgeschaltet (Werkeinstellung) = der Schreibzugriff auf die Geräteparameter via Modbus RS485 ist möglich
6.7.2 Einstellen der Messgeräteadresse
Die Messgeräteadresse muss bei einem Modbus Slave immer eingestellt werden. Die gültige
Messgeräteadressen liegen in einem Bereich von 1...247. In einem Modbus RS485-Netz-
werk kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter
Adresse wird das Messgerät vom Modbus Master nicht erkannt. Alle Messgeräte werden
mit der Messgeräteadresse 247 und mit dem Adressmode "Softwareadressierung" ausgelie-
fert.
Adressierung über Vor–Ort–Bedienung
Nähere Erläuterungen zur Adressierung des Messgerätes über die Vor–Ort–Anzeige → 
52.
1
2
3
4
3
U T
T P
O U
T /
P U
I N
4
U T
T P
O U
T /
P U
I N
Proline t-mass 65 Modbus RS485
1.1
1
1.2
Endress+Hauser
A0002598
