Bedienung

34
6 Bedienung
6.1

Bedienung auf einen Blick

Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen dem Bediener ver-
schiedene Möglichkeiten zur Verfügung:
1. Vor-Ort-Anzeige (Option) →  35
Mit der Vor-Ort-Anzeige können wichtige Kenngrößen direkt an der Messstelle
abgelesen, bus- und gerätespezifische Parameter im Feld konfiguriert und die Inbe-
triebnahme durchgeführt werden.
2. Konfigurationsprogramme →  51
Bedienung über FieldCare.
Der Zugriff auf die Messgeräte erfolgt über die Serviceschnittstelle bzw. über das Ser-
viceinterface FXA193.
3. Steckbrücken/Miniaturschalter für Hardwareeinstellungen →  52
Über eine Steckbrücke bzw. über Miniaturschalter auf der I/O-Platine können folgende
Hardware-Einstellungen vorgenommen werden:
‣
Einstellen des Adressmode (Auswahl Soft- oder Hardwareadressierung)
‣
Einstellen der Messgeräte-Busadresse (bei Hardwareadressierung)
‣
Ein-/Ausschalten des Hardwareschreibschutzes
1
XXX.XXX.XX
Esc
+
-
E

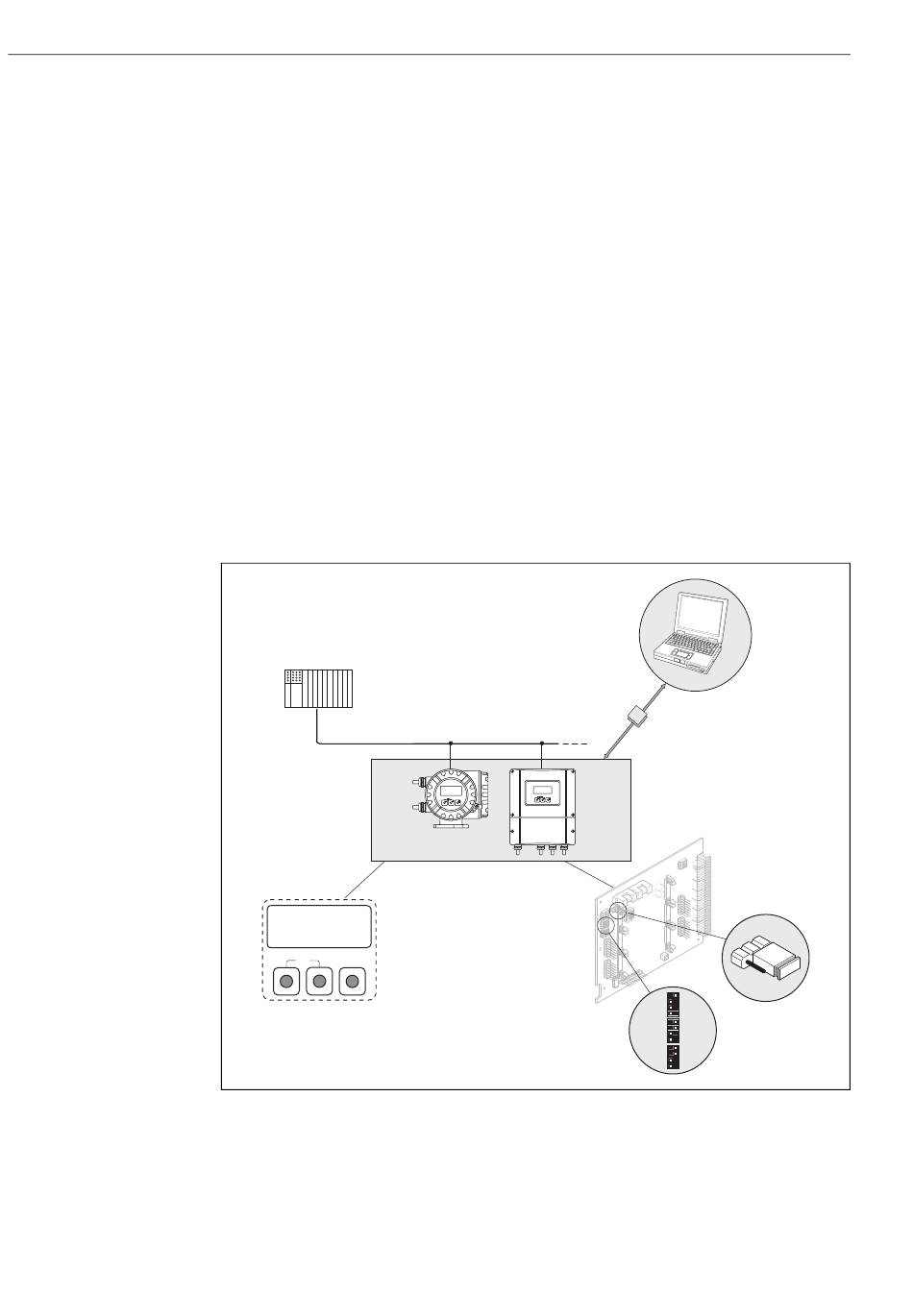

Abb. 24: Bedienungsmöglichkeiten von Modbus RS485 Messgeräten
1 Vor-Ort-Anzeige für die Messgerätebedienung im Feld (Option)
2 Konfigurations-/Bedienprogramm für die Bedienung über das Serviceinterface FXA193 (FieldCare)
3 Steckbrücke / Miniaturschalter für Hardware-Einstellungen (Schreibschutz, Messgeräteadresse, Adressmode)
Proline t-mass 65 Modbus RS485
FXA193
Esc
- + E
Esc
-
+ E
1
2
3
3 4
1
2
3
4
1
2
3
4
2
1
2
3
4
3
U T
T P
O U
T /
P U
I N
4
U T
T P
O U
T /
P U
I N
Endress+Hauser
A0004397
