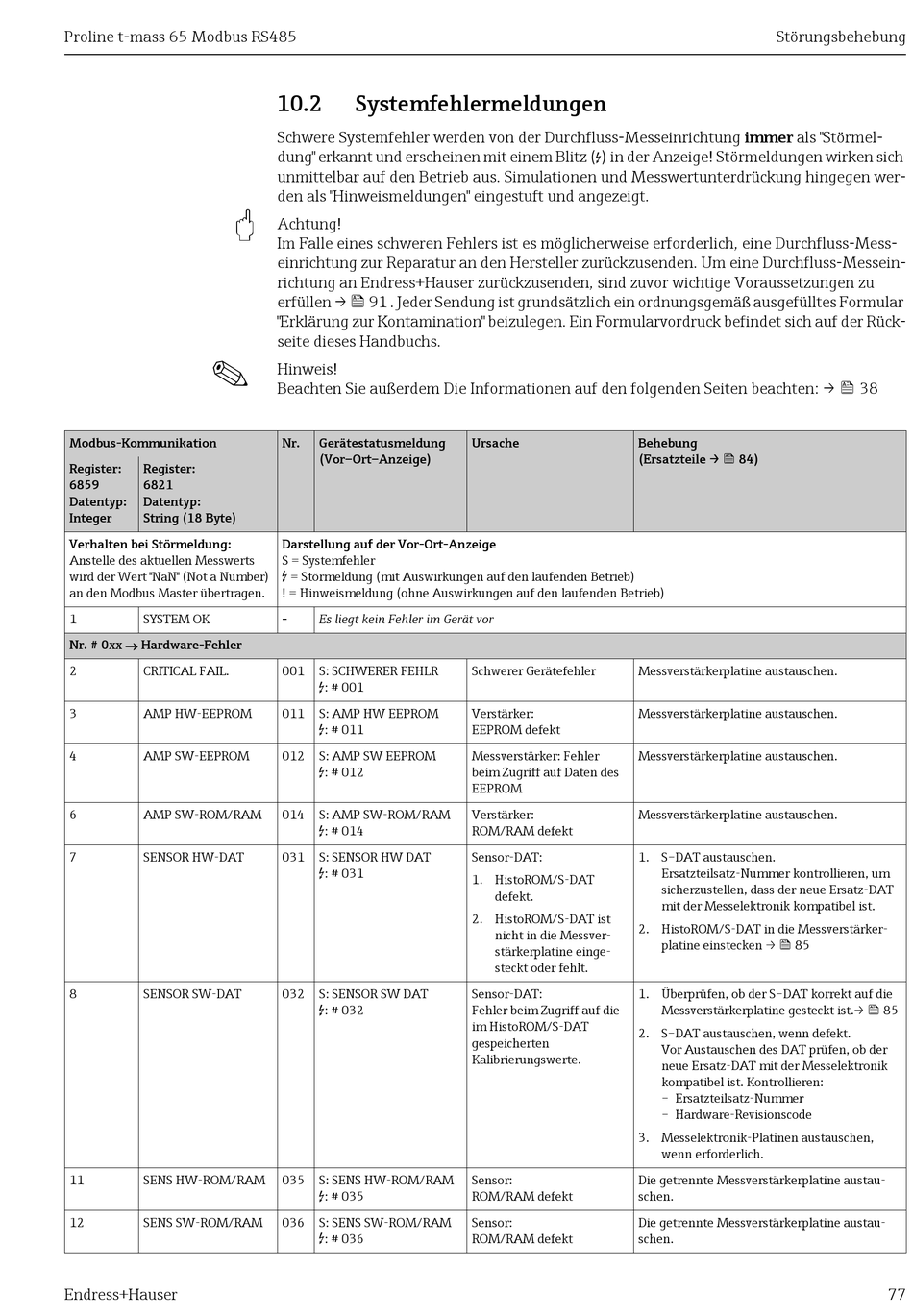

Systemfehlermeldungen

Schwere Systemfehler werden von der Durchfluss-Messeinrichtung immer als "Störmel-
dung" erkannt und erscheinen mit einem Blitz ( $ ) in der Anzeige! Störmeldungen wirken sich
unmittelbar auf den Betrieb aus. Simulationen und Messwertunterdrückung hingegen wer-
den als "Hinweismeldungen" eingestuft und angezeigt.
Achtung!
Im Falle eines schweren Fehlers ist es möglicherweise erforderlich, eine Durchfluss-Mess-
einrichtung zur Reparatur an den Hersteller zurückzusenden. Um eine Durchfluss-Messein-
richtung an Endress+Hauser zurückzusenden, sind zuvor wichtige Voraussetzungen zu
erfüllen →  91 . Jeder Sendung ist grundsätzlich ein ordnungsgemäß ausgefülltes Formular
"Erklärung zur Kontamination" beizulegen. Ein Formularvordruck befindet sich auf der Rück-
seite dieses Handbuchs.
Hinweis!
Beachten Sie außerdem Die Informationen auf den folgenden Seiten beachten: →  38
Nr. Gerätestatusmeldung
(Vor–Ort–Anzeige)
Darstellung auf der Vor-Ort-Anzeige
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf den laufenden Betrieb)
! = Hinweismeldung (ohne Auswirkungen auf den laufenden Betrieb)
- Es liegt kein Fehler im Gerät vor
001 S: SCHWERER FEHLR
$ : # 001
011 S: AMP HW EEPROM
$ : # 011
012 S: AMP SW EEPROM
$ : # 012
014 S: AMP SW-ROM/RAM
$ : # 014
031 S: SENSOR HW DAT
$
: # 031
032 S: SENSOR SW DAT
$ : # 032
035 S: SENS HW-ROM/RAM
$
: # 035
036 S: SENS SW-ROM/RAM
$ : # 036
Ursache Behebung
(Ersatzteile →  84)
Schwerer Gerätefehler Messverstärkerplatine austauschen.
Verstärker: Messverstärkerplatine austauschen.
EEPROM defekt
Messverstärker: Fehler Messverstärkerplatine austauschen.
beim Zugriff auf Daten des
EEPROM
Verstärker: Messverstärkerplatine austauschen.
ROM/RAM defekt
Sensor-DAT: 1. S–DAT austauschen.
1. HistoROM/S-DAT
defekt.
2. HistoROM/S-DAT ist
2. HistoROM/S-DAT in die Messverstärker-
nicht in die Messver-
stärkerplatine einge-
steckt oder fehlt.
Sensor-DAT: 1. Überprüfen, ob der S–DAT korrekt auf die
Fehler beim Zugriff auf die
im HistoROM/S-DAT
2. S–DAT austauschen, wenn defekt.
gespeicherten
Kalibrierungswerte.
3. Messelektronik-Platinen austauschen,
Sensor: Die getrennte Messverstärkerplatine austau-
ROM/RAM defekt schen.
Sensor: Die getrennte Messverstärkerplatine austau-
ROM/RAM defekt schen.
Störungsbehebung
Ersatzteilsatz-Nummer kontrollieren, um
sicherzustellen, dass der neue Ersatz-DAT
mit der Messelektronik kompatibel ist.
platine einstecken →  85
Messverstärkerplatine gesteckt ist.→  85
Vor Austauschen des DAT prüfen, ob der
neue Ersatz-DAT mit der Messelektronik
kompatibel ist. Kontrollieren:
– Ersatzteilsatz-Nummer
– Hardware-Revisionscode
wenn erforderlich.
