7.3.8

Gaskompensation (Eingang)

Das Durchflussmessgerät kann vom Gasanalysator die Zusammensetzung des Gases ausle-
sen und die beiden ersten Komponenten (z.B. GASTYP 1 und 2) in der programmierten Gas-
mischung automatisch aktualisieren. Dadurch steht auch in Fällen mit variierenden Zusam-
mensetzungen eine genauere Messung zur Verfügung. z.B. variierende Methan- und
Kohlendioxidkomponenten in einer Biogas-Anwendung.

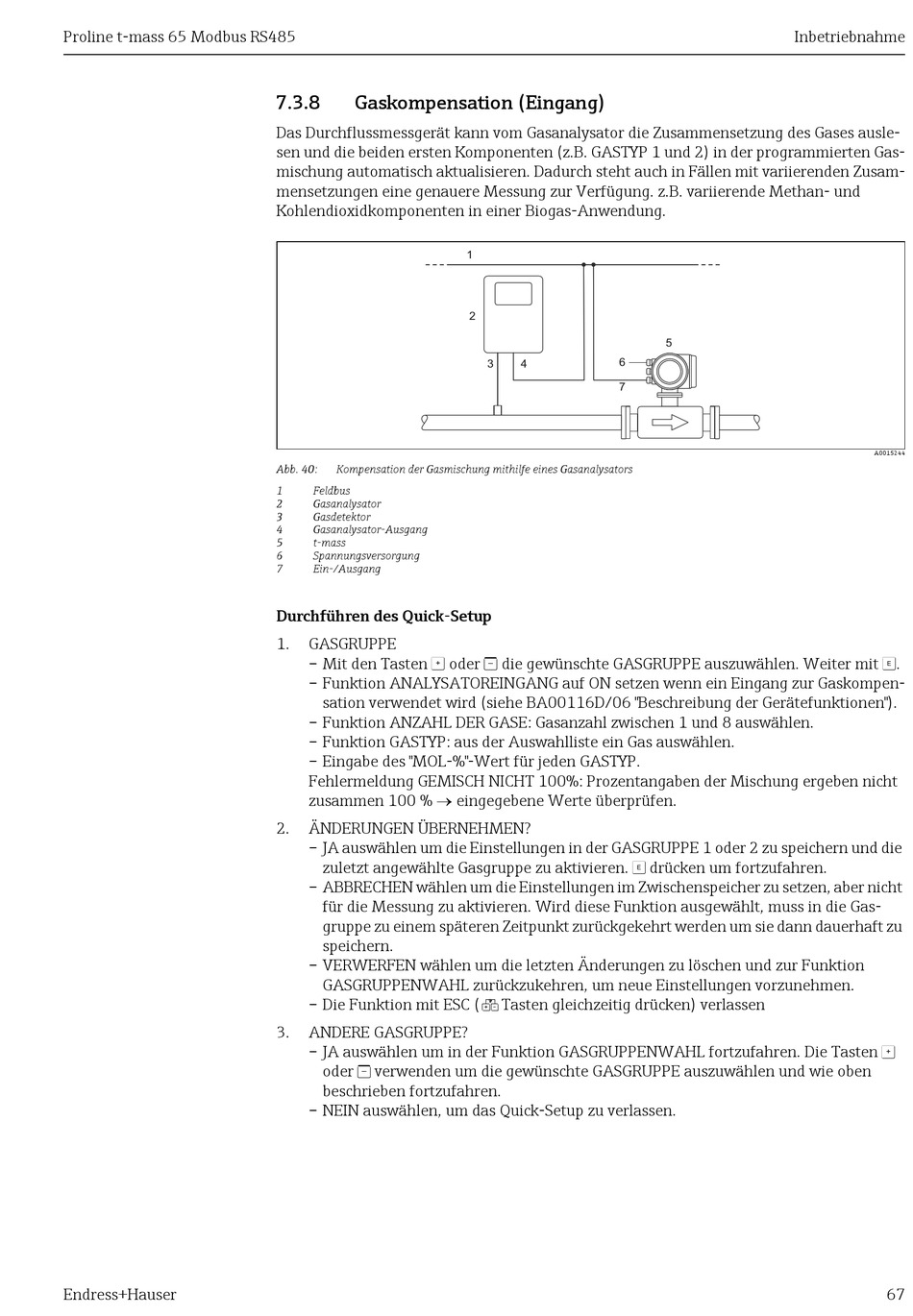

Abb. 40: Kompensation der Gasmischung mithilfe eines Gasanalysators
1 Feldbus
2 Gasanalysator
3 Gasdetektor
4 Gasanalysator-Ausgang
5 t-mass
6 Spannungsversorgung
7 Ein-/Ausgang
Durchführen des Quick-Setup
1. GASGRUPPE
– Mit den Tasten O oder S die gewünschte GASGRUPPE auszuwählen. Weiter mit F .
– Funktion ANALYSATOREINGANG auf ON setzen wenn ein Eingang zur Gaskompen-
sation verwendet wird (siehe BA00116D/06 "Beschreibung der Gerätefunktionen").
– Funktion ANZAHL DER GASE: Gasanzahl zwischen 1 und 8 auswählen.
– Funktion GASTYP: aus der Auswahlliste ein Gas auswählen.
– Eingabe des "MOL-%"-Wert für jeden GASTYP.
Fehlermeldung GEMISCH NICHT 100%: Prozentangaben der Mischung ergeben nicht
zusammen 100 %  eingegebene Werte überprüfen.
2. ÄNDERUNGEN ÜBERNEHMEN?
– JA auswählen um die Einstellungen in der GASGRUPPE 1 oder 2 zu speichern und die
zuletzt angewählte Gasgruppe zu aktivieren. F drücken um fortzufahren.
– ABBRECHEN wählen um die Einstellungen im Zwischenspeicher zu setzen, aber nicht
für die Messung zu aktivieren. Wird diese Funktion ausgewählt, muss in die Gas-
gruppe zu einem späteren Zeitpunkt zurückgekehrt werden um sie dann dauerhaft zu
speichern.
– VERWERFEN wählen um die letzten Änderungen zu löschen und zur Funktion
GASGRUPPENWAHL zurückzukehren, um neue Einstellungen vorzunehmen.
– Die Funktion mit ESC ( Q Tasten gleichzeitig drücken) verlassen
3. ANDERE GASGRUPPE?
– JA auswählen um in der Funktion GASGRUPPENWAHL fortzufahren. Die Tasten O
oder S verwenden um die gewünschte GASGRUPPE auszuwählen und wie oben
beschrieben fortzufahren.
– NEIN auswählen, um das Quick-Setup zu verlassen.
1
2
6
3 4
7
Inbetriebnahme
5
