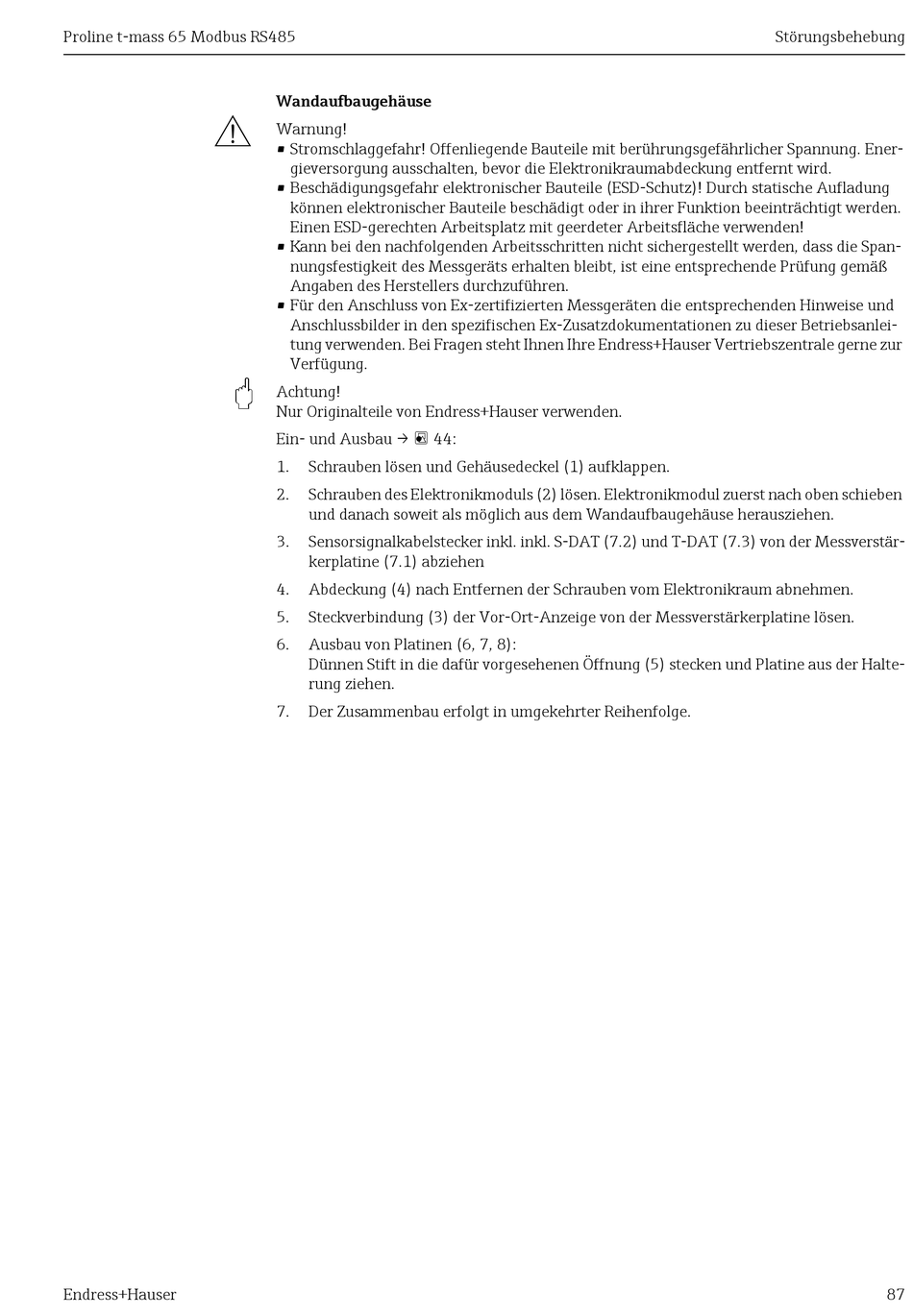

Proline t-mass 65 Modbus RS485
#
"
Endress+Hauser
Wandaufbaugehäuse
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Ener-
gieversorgung ausschalten, bevor die Elektronikraumabdeckung entfernt wird.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung
können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden.
Einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche verwenden!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Span-
nungsfestigkeit des Messgeräts erhalten bleibt, ist eine entsprechende Prüfung gemäß
Angaben des Herstellers durchzuführen.
• Für den Anschluss von Ex-zertifizierten Messgeräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei-
tung verwenden. Bei Fragen steht Ihnen Ihre Endress+Hauser Vertriebszentrale gerne zur
Verfügung.
Achtung!
Nur Originalteile von Endress+Hauser verwenden.
Ein- und Ausbau →  44:
1. Schrauben lösen und Gehäusedeckel (1) aufklappen.
2. Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben schieben
und danach soweit als möglich aus dem Wandaufbaugehäuse herausziehen.
3. Sensorsignalkabelstecker inkl. inkl. S-DAT (7.2) und T-DAT (7.3) von der Messverstär-
kerplatine (7.1) abziehen
4. Abdeckung (4) nach Entfernen der Schrauben vom Elektronikraum abnehmen.
5. Steckverbindung (3) der Vor-Ort-Anzeige von der Messverstärkerplatine lösen.
6. Ausbau von Platinen (6, 7, 8):
Dünnen Stift in die dafür vorgesehenen Öffnung (5) stecken und Platine aus der Halte-
rung ziehen.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Störungsbehebung
87
