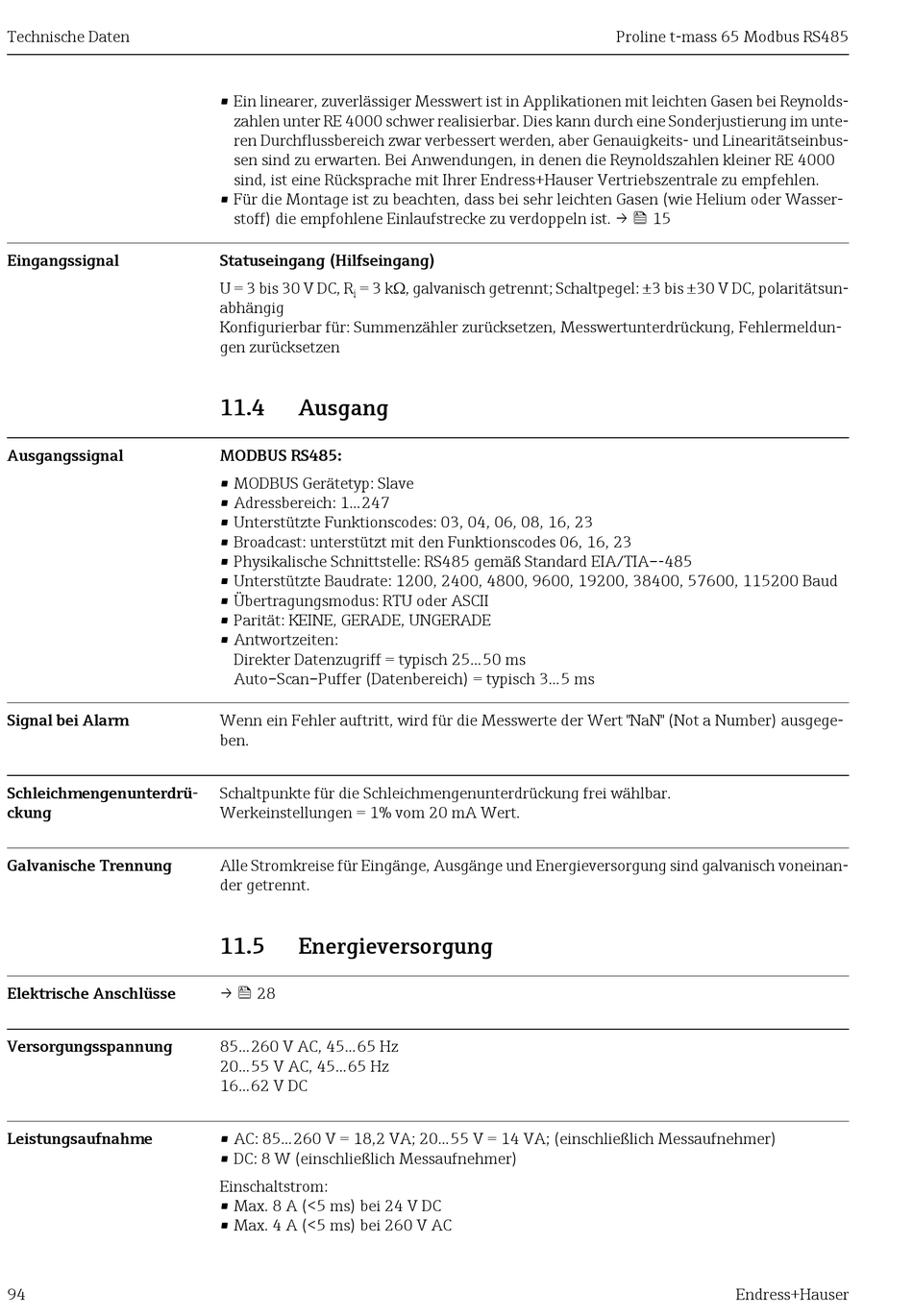

Technische Daten
Eingangssignal
Ausgangssignal
Signal bei Alarm
Schleichmengenunterdrü-
ckung
Galvanische Trennung
Elektrische Anschlüsse
Versorgungsspannung
Leistungsaufnahme
94
• Ein linearer, zuverlässiger Messwert ist in Applikationen mit leichten Gasen bei Reynolds-
zahlen unter RE 4000 schwer realisierbar. Dies kann durch eine Sonderjustierung im unte-
ren Durchflussbereich zwar verbessert werden, aber Genauigkeits- und Linearitätseinbus-
sen sind zu erwarten. Bei Anwendungen, in denen die Reynoldszahlen kleiner RE 4000
sind, ist eine Rücksprache mit Ihrer Endress+Hauser Vertriebszentrale zu empfehlen.
• Für die Montage ist zu beachten, dass bei sehr leichten Gasen (wie Helium oder Wasser-
stoff) die empfohlene Einlaufstrecke zu verdoppeln ist. →  15
Statuseingang (Hilfseingang)
U = 3 bis 30 V DC, R = 3 k, galvanisch getrennt; Schaltpegel: ±3 bis ±30 V DC, polaritätsun-
i
abhängig
Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldun-
gen zurücksetzen
11.4

Ausgang

MODBUS RS485:
• MODBUS Gerätetyp: Slave
• Adressbereich: 1...247
• Unterstützte Funktionscodes: 03, 04, 06, 08, 16, 23
• Broadcast: unterstützt mit den Funktionscodes 06, 16, 23
• Physikalische Schnittstelle: RS485 gemäß Standard EIA/TIA–-485
• Unterstützte Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Baud
• Übertragungsmodus: RTU oder ASCII
• Parität: KEINE, GERADE, UNGERADE
• Antwortzeiten:
Direkter Datenzugriff = typisch 25...50 ms
Auto–Scan–Puffer (Datenbereich) = typisch 3...5 ms
Wenn ein Fehler auftritt, wird für die Messwerte der Wert "NaN" (Not a Number) ausgege-
ben.
Schaltpunkte für die Schleichmengenunterdrückung frei wählbar.
Werkeinstellungen = 1% vom 20 mA Wert.
Alle Stromkreise für Eingänge, Ausgänge und Energieversorgung sind galvanisch voneinan-
der getrennt.
11.5

Energieversorgung

→  28
85...260 V AC, 45...65 Hz
20...55 V AC, 45...65 Hz
16...62 V DC
• AC: 85...260 V = 18,2 VA; 20...55 V = 14 VA; (einschließlich Messaufnehmer)
• DC: 8 W (einschließlich Messaufnehmer)
Einschaltstrom:
• Max. 8 A (<5 ms) bei 24 V DC
• Max. 4 A (<5 ms) bei 260 V AC
