4.2.2.6 Analoge Ausgänge über PLC-INTERFACE Klemmen (nur PLC-V8C...BM2
und PLC-V8C...SAM2)
Wenn Sie einen Steckplatz als analogen Ausgang definiert haben, können Sie die PLC-
INTERFACE Klemmen PLC-ASC-UI-OUT (Art.-Nr.: 2906920) oder PLC-ASC-UI-OUT
(Art.-Nr.: 2906921) einsetzen.
Datenblätter zu den PLC-INTERFACE Klemmen finden Sie unter
phoenixcontact.net/products.
Verdrahtung der analogen Ausgänge über PLC-INTERFACE Klemmen
PLC logic
IN
Logic
module
PLC-V8C/..
Data-
5
µC
6
Data+

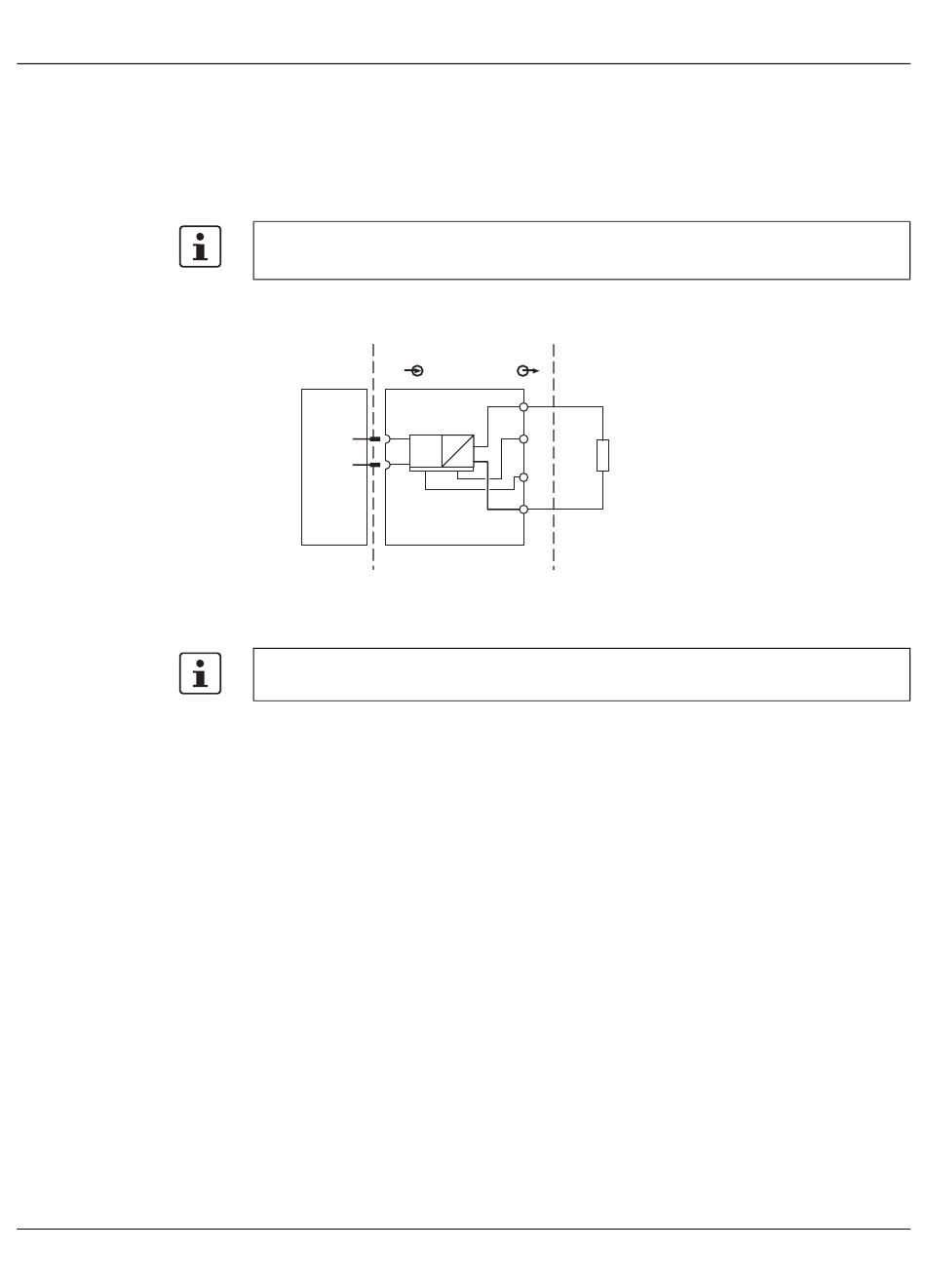

Bild 4-14 Verdrahtung der analogen Ausgänge über PLC-INTERFACE Klemmen
Passende PLC-INTERFACE Klemmen für analoge Ausgänge finden Sie in Tabelle 2-1
auf Seite 15.
Field / Device
OUT
U,I +
1
+ 24V
2
D
passive
A
3 GND
4
U,I -
