Inbetriebnahme
5.8.5.3
Kommunikation Gateway mit einem PROFIBUS DP Master
Für die weiteren Einstellungen muss eine Verbindung zwischen dem Gateway und einem
PROFIBUS DP Master (z. B. Siemens S7 Steuerung) über ein PROFIBUS Normkabel vor-
handen sein.
Am Gateway steht hierfür die Profibus-Schnittstelle über einen 9-poligen D-SUB Verbinder
(Buchse) zur Verfügung.
In den weiteren Screenshots ist eine Siemens S7-300 Steuerung dargestellt.
Um das Gateway in den Busaufbau einzubinden, benötigen Sie eine GSD-Datei. Diese
steht zum Download unter phoenixcontact.net/products bereit.
Nach dem Einbinden der GSD in den Katalog von Step7 finden Sie das Gateway im Bereich
„PROFIBUS DP > Weitere FELDGERÄTE > Gateway". Sie müssen das Gateway „EM-PB-
GATEWAY-IFS" jetzt in den Busaufbau an den PROFIBUS einfügen.

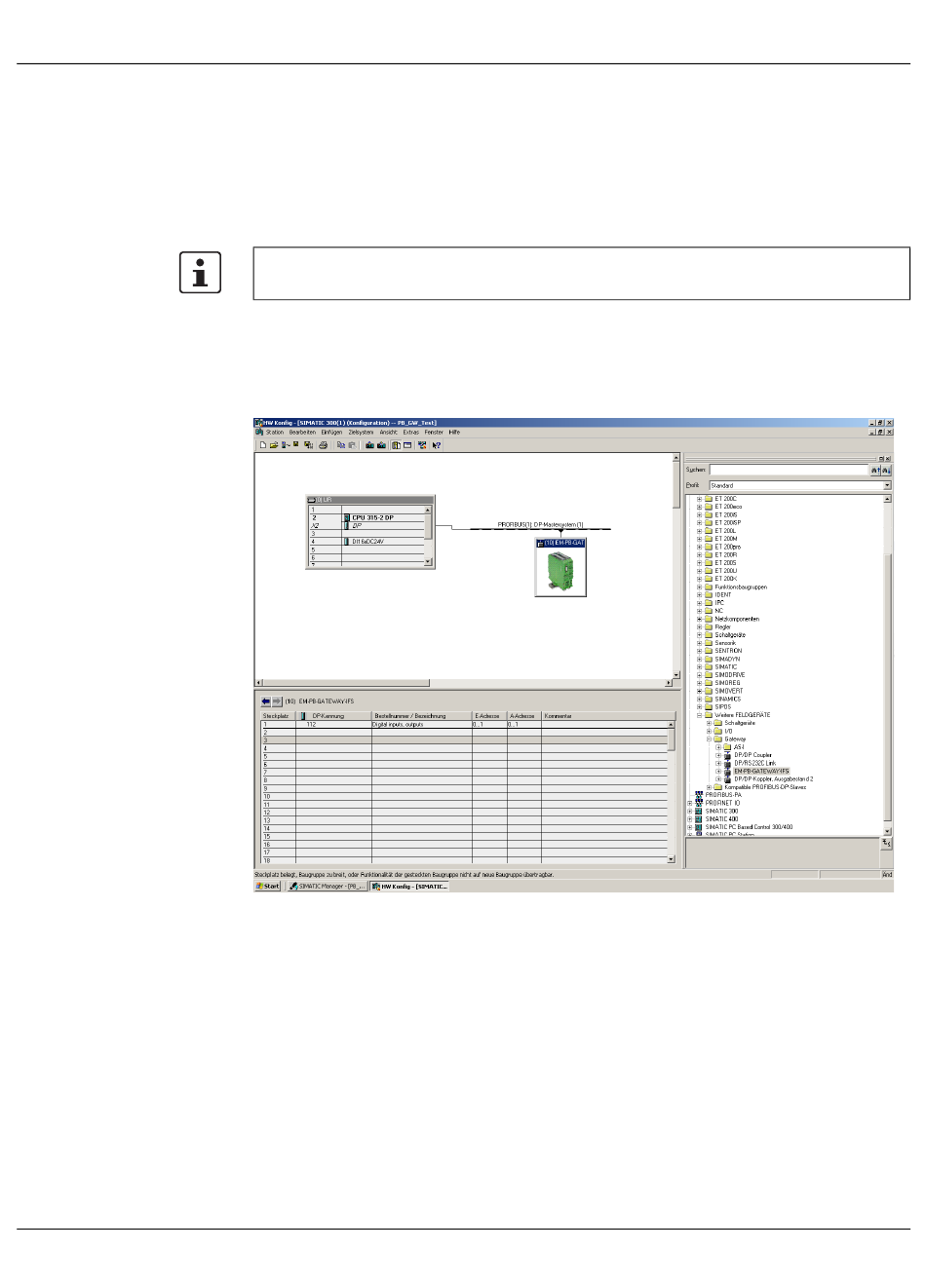

Bild 5-41
Gateway in Busaufbau einfügen
