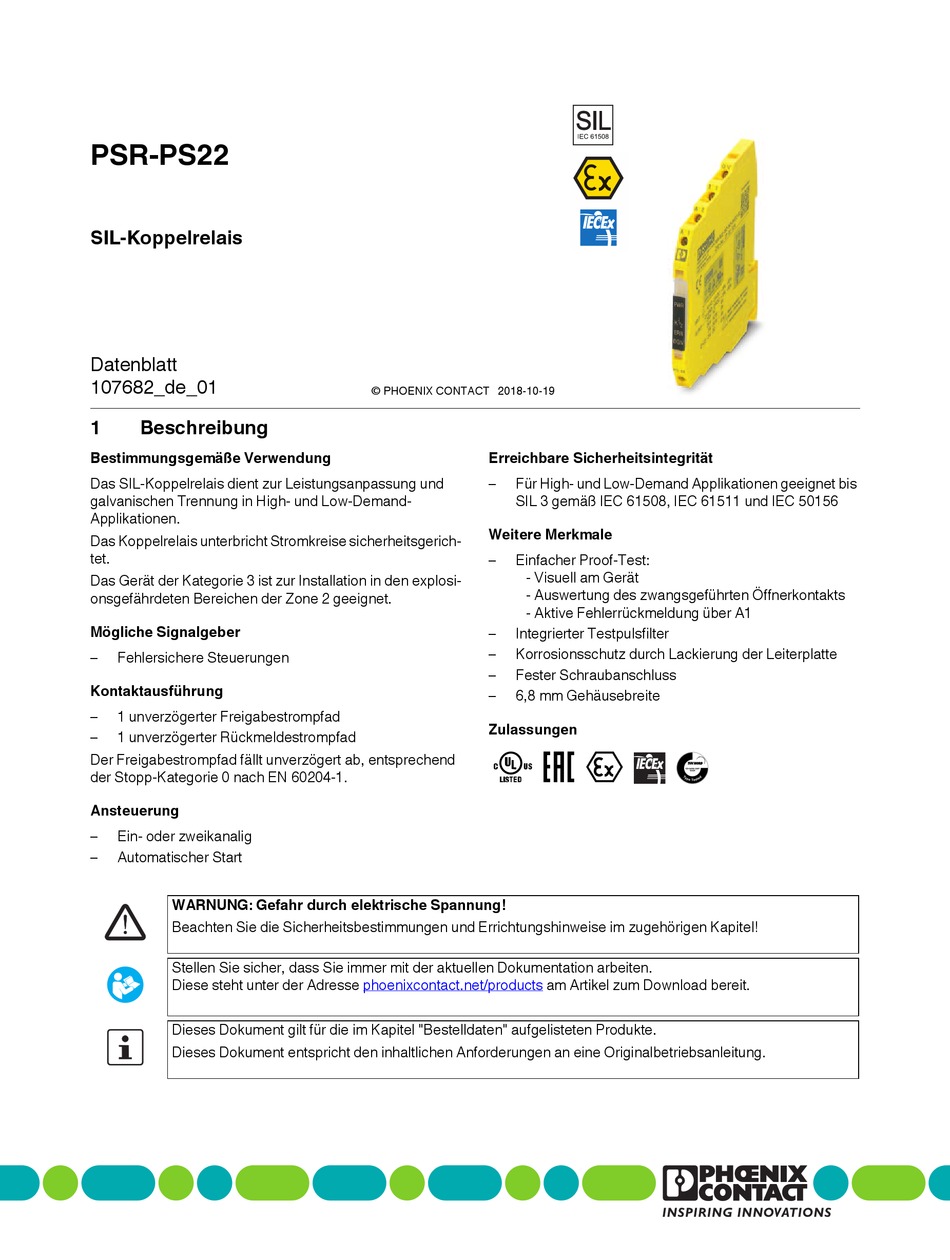

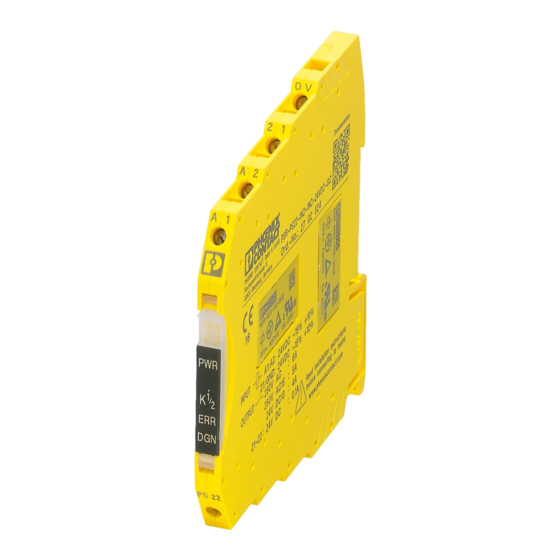

PSR-PS22
SIL-Koppelrelais
Datenblatt
107682_de_01
1

Beschreibung

Bestimmungsgemäße Verwendung
Das SIL-Koppelrelais dient zur Leistungsanpassung und
galvanischen Trennung in High- und Low-Demand-
Applikationen.
Das Koppelrelais unterbricht Stromkreise sicherheitsgerich-
tet.
Das Gerät der Kategorie 3 ist zur Installation in den explosi-
onsgefährdeten Bereichen der Zone 2 geeignet.
Mögliche Signalgeber
Fehlersichere Steuerungen
Kontaktausführung
1 unverzögerter Freigabestrompfad
1 unverzögerter Rückmeldestrompfad
Der Freigabestrompfad fällt unverzögert ab, entsprechend
der Stopp-Kategorie 0 nach EN 60204-1.
Ansteuerung
Ein- oder zweikanalig
Automatischer Start
WARNUNG: Gefahr durch elektrische Spannung!
Beachten Sie die Sicherheitsbestimmungen und Errichtungshinweise im zugehörigen Kapitel!
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
Dieses Dokument gilt für die im Kapitel "Bestelldaten" aufgelisteten Produkte.
Dieses Dokument entspricht den inhaltlichen Anforderungen an eine Originalbetriebsanleitung.
© PHOENIX CONTACT
2018-10-19
Erreichbare Sicherheitsintegrität
Für High- und Low-Demand Applikationen geeignet bis
SIL 3 gemäß IEC 61508, IEC 61511 und IEC 50156
Weitere Merkmale
Einfacher Proof-Test:
   - Visuell am Gerät
   - Auswertung des zwangsgeführten Öffnerkontakts
   - Aktive Fehlerrückmeldung über A1
Integrierter Testpulsfilter
Korrosionsschutz durch Lackierung der Leiterplatte
Fester Schraubanschluss
6,8 mm Gehäusebreite
Zulassungen
 
phoenixcontact.net/products
am Artikel zum Download bereit.
