Anschluss- und Bedienelemente

3.1.1

Stand-Alone-Logikmodule

7
8
6
5
Bild 3-1

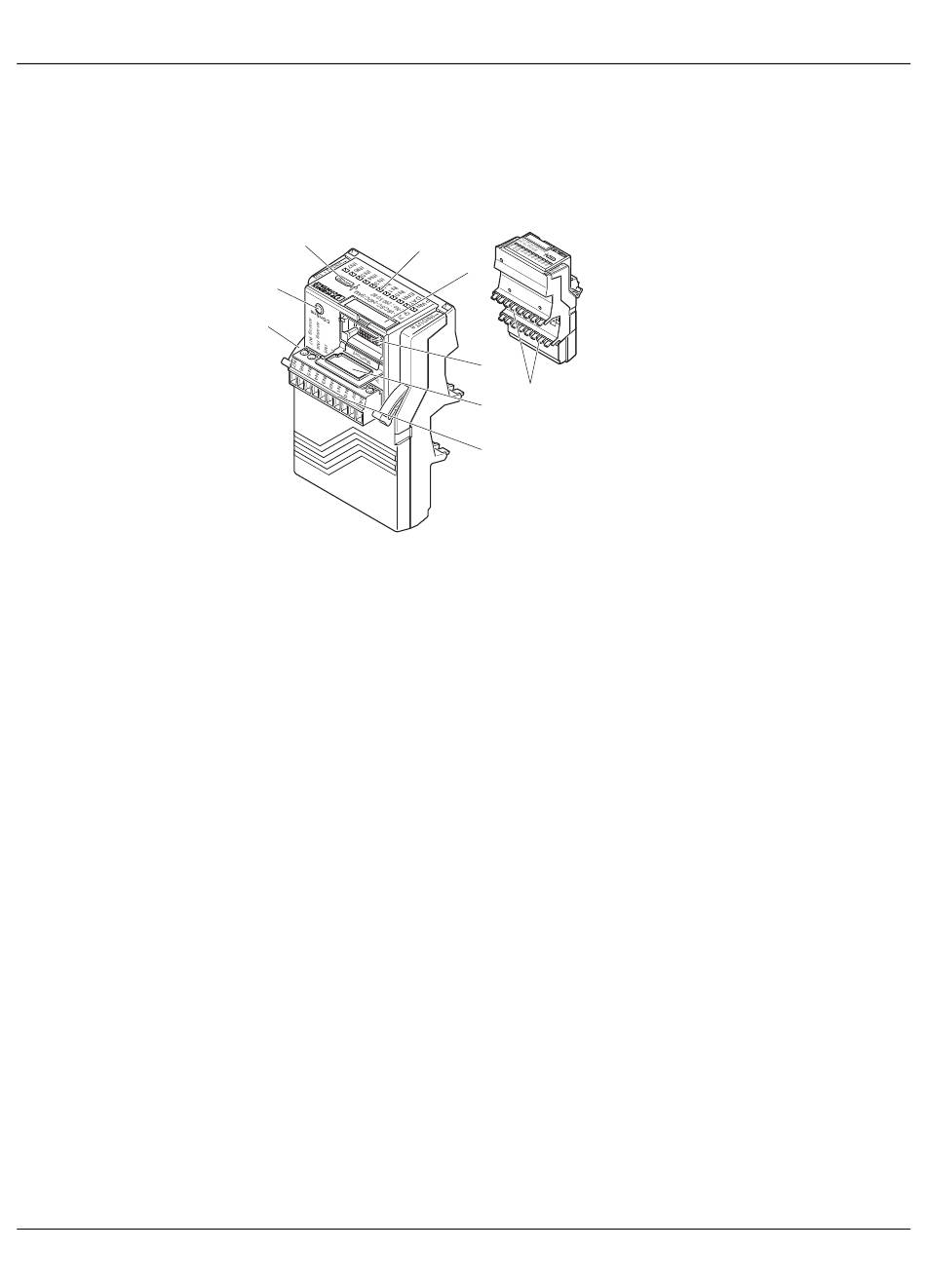

Anschluss- und Bedienelemente Stand-Alone-Logikmodule

1. Gerätemarkierungsschild
2. Anschlussbuchse für Speicherbaustein (Memory)
3. Abdeckklappe Speicherbaustein
4. 10-poliger COMBICON Stecker
5. Auswurfhebel
6. Bestätigungstaster (Confirm)
7. Micro-USB Buchse
8. Status-LEDs
9. Kontakte zu PLC-INTERFACE Klemmen
1
2
9
3
4
