105868_de_01
7.1.2

LOGIC+ Programm

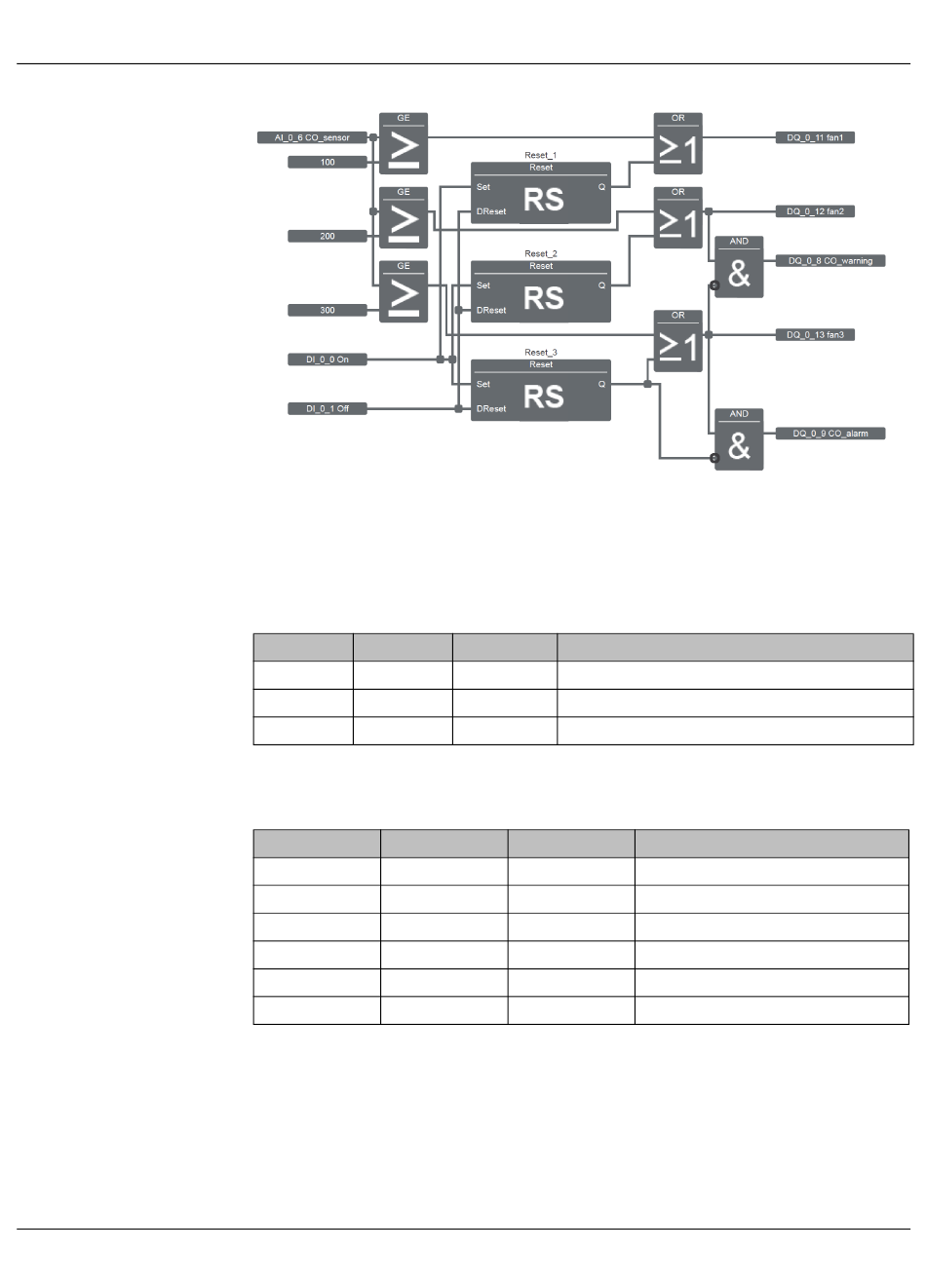

Bild 7-2 Tiefgaragenlüftung Code
7.1.3 Verwendete Eingänge und Ausgänge
Tabelle 7-1 Eingänge
Pos. ID
IN0 DI_0_0
IN1 DI_0_1
IN6 AI_0_6
Tabelle 7-2 Ausgänge
Pos. ID
8 DQ_0_8
9 DQ_0_9
10 DQ_0_10
11 DQ_0_11
12 DQ_0_12
13 DQ_0_13
Label Beschreibung
On Manuelle Aktivierung aller Lüfter
Off Schaltet die manuelle Aktivierung wieder aus
CO_sensor CO-Sensor
Label
CO_warning
CO_alarm
alarm_horn
fan1
fan2
fan3
Applikationsbeispiele
Beschreibung
Ansteuerung der Warnleuchte
Ansteuerung der Alarmleuchte
Ansteuerung der Hupe
Ansteuerung Lüfter 1
Ansteuerung Lüfter 2
Ansteuerung Lüfter 3
PHOENIX CONTACT
129
