PLC logic
40
PHOENIX CONTACT
Anschlussbelegung der digitalen Eingänge über PLC-INTERFACE Klemmen
PLC-V8C/SC-24DC/SAM
Ord.-No.: 290 50 82
230 24
V V
A2 A2
BB BB
A1
A1

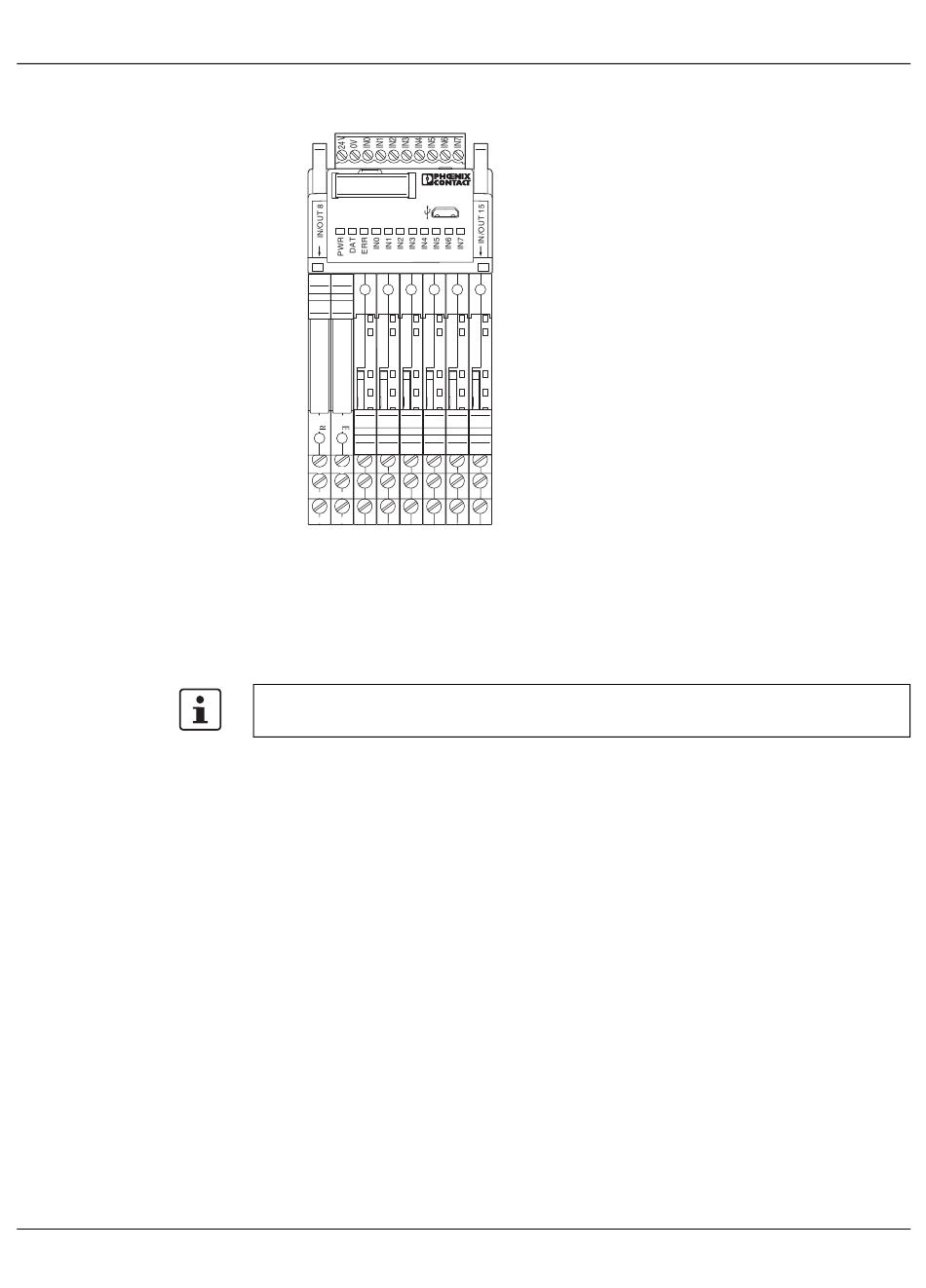

Bild 4-7 Anschlussbelegung der digitalen Eingänge über PLC-INTERFACE Klem-
men
Anschlüsse einer Eingabeklemme mit Relais 230 V AC (PLC-RSC-230UC/1 AU/SEN, Arti-
kel-Nr.: 2966333) und einer Eingabeklemme mit Solid-State-Relais 24 V DC (PLC-OSC-
24DC/48DC/100/V8C/SEN, Artikel-Nr.: 2904690).
Passende PLC-INTERFACE Klemmen für digitale Eingänge finden Sie in Tabelle 2-1 auf
Seite 15.
105868_de_01
