PLC logic

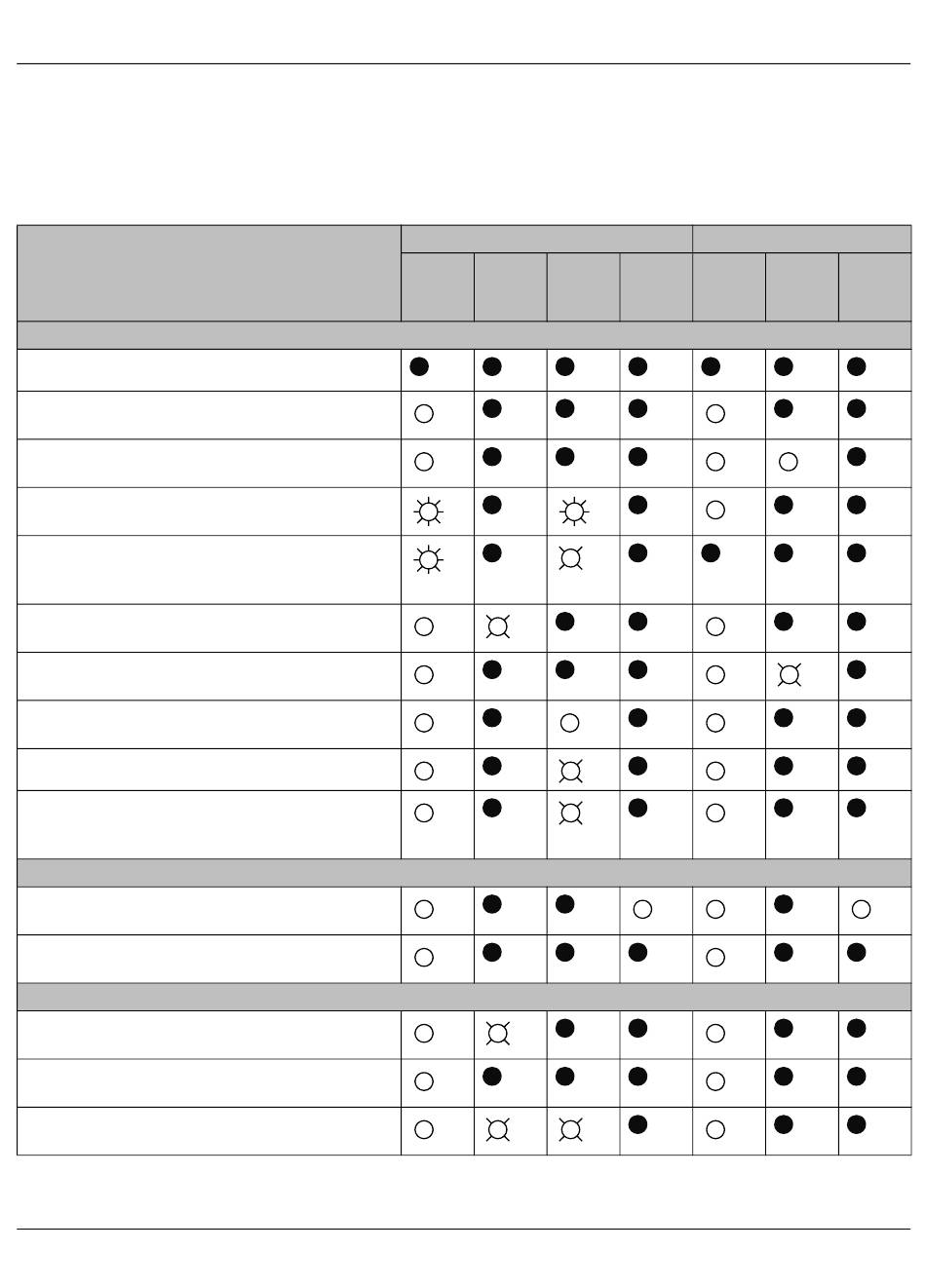

Tabelle 3-1
Diagnose- und Statusanzeigen
Meldungen
Versorgungsspannung fehlt
Versorgungsspannung ok, Programm läuft, kein
Datenverkehr zum Erweiterungsmodul
Versorgungsspannung ok, Programm läuft,
Datenverkehr zum Erweiterungsmodul
Versorgungsspannung ok, Steuerung im Stoppmo-
dus
Versorgungsspannung ok, Verbindung zum
Erweiterungsmodul unterbrochen oder Fehler beim
Speichern der Retain-Variablen
Versorgungsspannung ok, Firmware-Update Ba-
sismodul läuft
Versorgungsspannung ok, Firmware-Update
Erweiterungsmodul läuft
Versorgungsspannung ok, interner Fehler
Basismodul
Versorgungsspannung ok, externer Fehler
Versorgungsspannung ok, PLC-Ausgänge Kurz-
schluss bzw. Überlastfehler Basis- oder Erweite-
rungsmodul
Digitale Eingänge
Versorgungsspannung ok, Eingang Basismodul,
Erweiterungsmodul angesteuert
Versorgungsspannung ok, Eingang Basismodul,
Erweiterungsmodul nicht angesteuert
Speicherstick
Versorgungsspannung ok, Neues Programm wird
auf Speicherstick kopiert
Versorgungsspannung ok, Kopiervorgang abge-
schlossen
Versorgungsspannung ok, Neues Programm auf
Speicherstick
24
PHOENIX CONTACT
3.2
Diagnose- und Statusanzeigen
Das Gerät ist mit 11 LED-Status- oder Diagnoseanzeigen ausgerüstet, an denen Sie den
Betriebszustand ablesen können.
Basismodul
LED
PWR
grün
LED
LED
LED
DAT
ERR
YE
grün
rot
gelb
Erweiterungsmodul
LED
LED
LED
PWR
DAT
YE
grün
grün
gelb
105868_de_01
