2.1 Beispiele Hardware-Bestückung
2.1.1 10 Eingänge, 6 Ausgänge
Eingänge
Ausgänge
Anschlusstechnik
Benötigte Komponenten
PLC-V8C/SC-24DC/SAM
Ord.-No.: 290 50 82

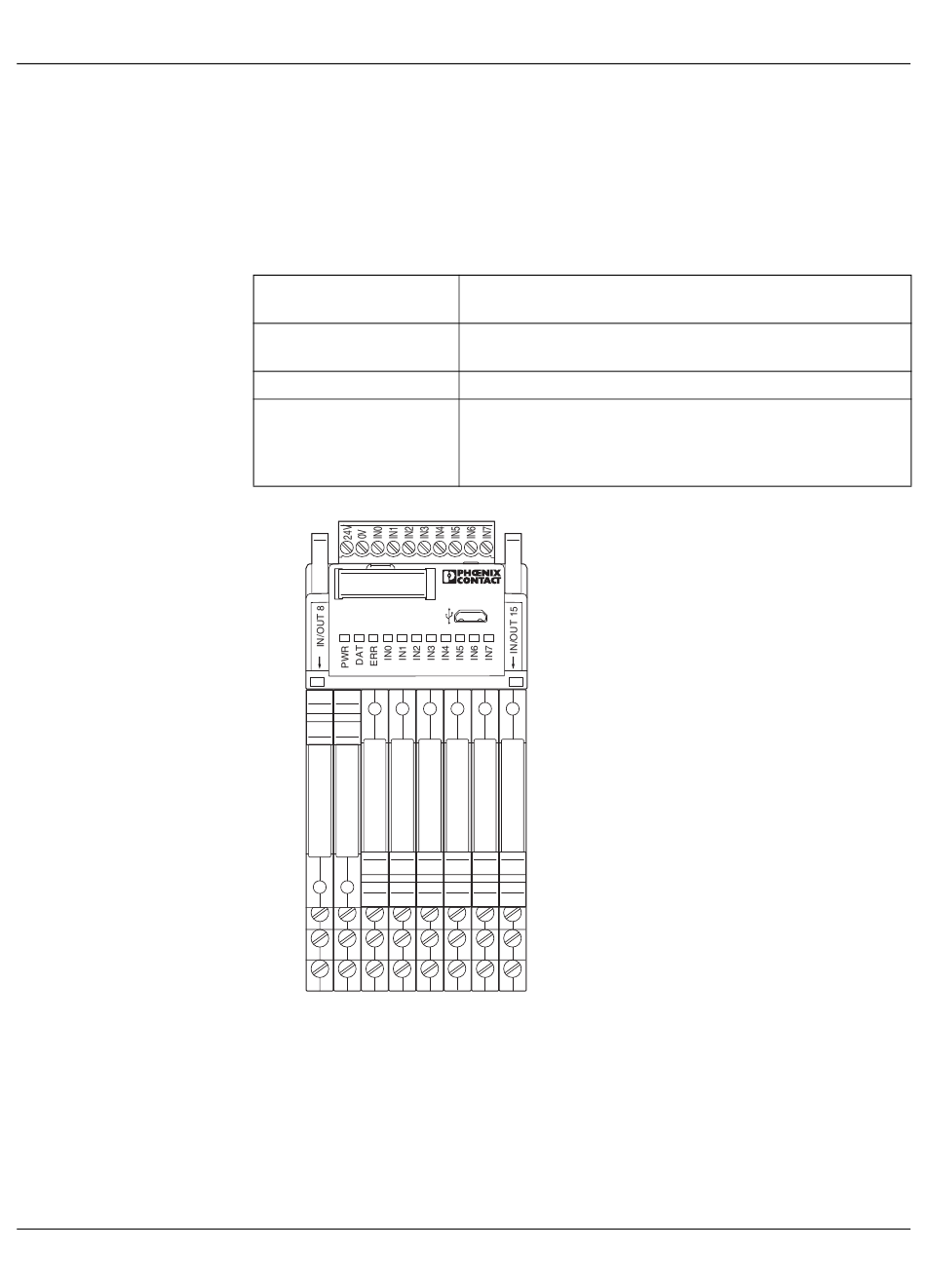

Bild 2-1 Bestückung 10 Eingänge, 6 Ausgänge
24 V DC über acht integrierte Eingänge und zwei PLC-
INTERFACE Eingänge über Relais
Über sechs PLC-INTERFACE Relais, 1 Schließer,
250 V AC/6 A
Schraubanschluss
1x PLC-V8C/SC-24DC/SAM (Artikel-Nr.: 2905082)
2x PLC-RSC-24DC/1AU/SEN (Artikel-Nr.: 2966317)
6x PLC-RSC-24DC/1/ACT (Artikel-Nr.: 2966210)
