Verdrahtung Der Analogen Eingangsmodule; Verdrahtung Der Pt 100/Pt 1000 Temperaturmessumformer - Phoenix Contact PLC-V8C/SC-24DC/BM Anwenderhandbuch

PLC logic
42
PHOENIX CONTACT
4.2.2.4 Analoge Eingänge über PLC-INTERFACE Klemmen (nur PLC-V8C...BM2
und PLC-V8C...SAM2)
Wenn Sie einen Steckplatz als analogen Eingang definiert haben, können Sie die PLC-
INTERFACE Klemmen PLC-ASC-UI-IN (Art.-Nr.: 2906916), PLC-ASC-UI-IN (Art.-Nr.:
2906917), PLC-ASC-PT100-IN (Art.-Nr.: 2906918) oder PLC-APT-PT100-IN (Art.-Nr.:
2906919) einsetzen.
Datenblätter zu den PLC-INTERFACE Klemmen finden Sie unter
phoenixcontact.net/products.

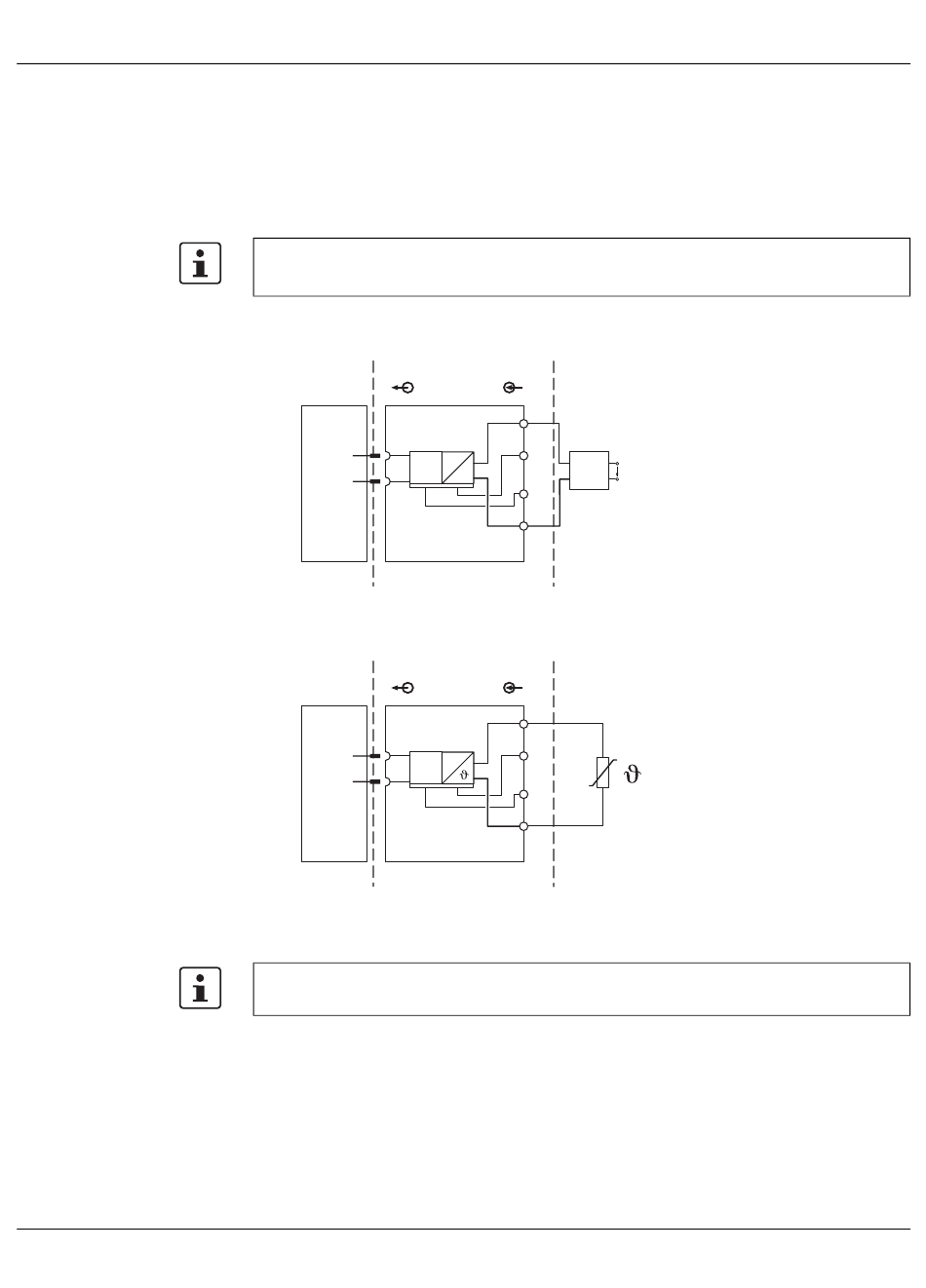

Verdrahtung der analogen Eingänge über PLC-INTERFACE Klemmen
PLC logic
OUT
Logic
module
PLC-V8C/..
Data-
5
µC
6
Data+
Bild 4-9

Verdrahtung der analogen Eingangsmodule

PLC logic
OUT
Logic
module
PLC-V8C/..
Data-
5
µC
6
Data+
Bild 4-10

Verdrahtung der Pt 100/Pt 1000 Temperaturmessumformer

Passende PLC-INTERFACE Klemmen für analoge Eingänge finden Sie in Tabelle 2-1 auf
Seite 15.
Sensor / Field
IN
U,I +
1
+ 24V
2
D
4-wire
U
A
3 GND
U,I -
4
Sensor / Field
IN
1
+ 24V
2
D
3 GND
4
S
105868_de_01
