4.2.2.3
Digitale Eingänge über PLC-INTERFACE Klemmen
Wenn Sie einen Steckplatz als digitalen Eingang definiert haben, können Sie die PLC-
INTERFACE Klemmen der Sensorbaureihe mit elektromechanischen oder Solid-State-Re-
lais einsetzen. Sie können unterschiedliche Eingangsspannungen anschließen. Die digita-
len Eingänge über die PLC-INTERFACE Klemmen sind damit sowohl zwischen Feld- und
Logikebene als auch zwischen den einzelnen Kanälen galvanisch getrennt.
Datenblätter zu den PLC-INTERFACE Klemmen finden Sie unter
phoenixcontact.net/products.
ACHTUNG:
Spannungen > 250 V zwischen gleichen Klemmstellen benachbarter Module (L1, L2, L3)
sind nicht zulässig.
Speisen Sie Ströme ≤ 6 A direkt an den zugehörigen Klemmstellen ein. Verwenden Sie
bei höheren Strömen die Einspeiseklemme PLC-ESK GY (Art.-Nr.: 2966508).

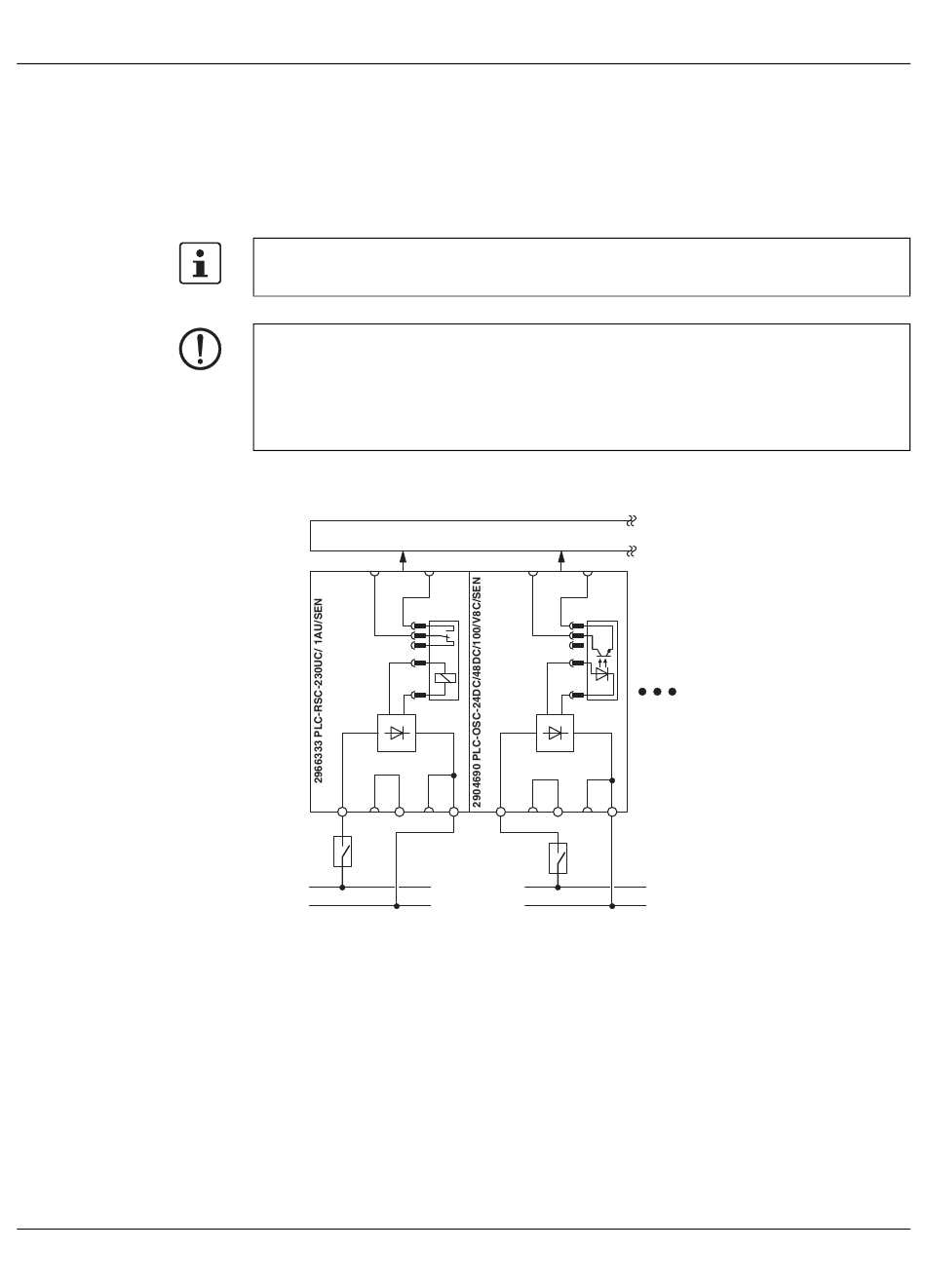

Verdrahtung der digitalen Eingänge über PLC-INTERFACE Klemmen
14
A1
BB
230 V
N
Bild 4-6
Verdrahtung der digitalen Eingänge über PLC-INTERFACE Klemmen
Prinzipschaltplan am Beispiel einer Eingabeklemme mit Relais 230 V AC (PLC-RSC-
230UC/1 AU/SEN, Artikel-Nr.: 2966333) und einer Eingabeklemme mit Solid-State-Relais
24 V DC (PLC-OSC-24DC/48DC/100/V8C/SEN, Artikel-Nr.: 2904690).
PLC logic anschließen und verdrahten
PLC-V8C...
13
14
13
A2
A1
BB
A2
24 V
0 V
