3.1.2

Basislogikmodule

10
11
9
8
7
6

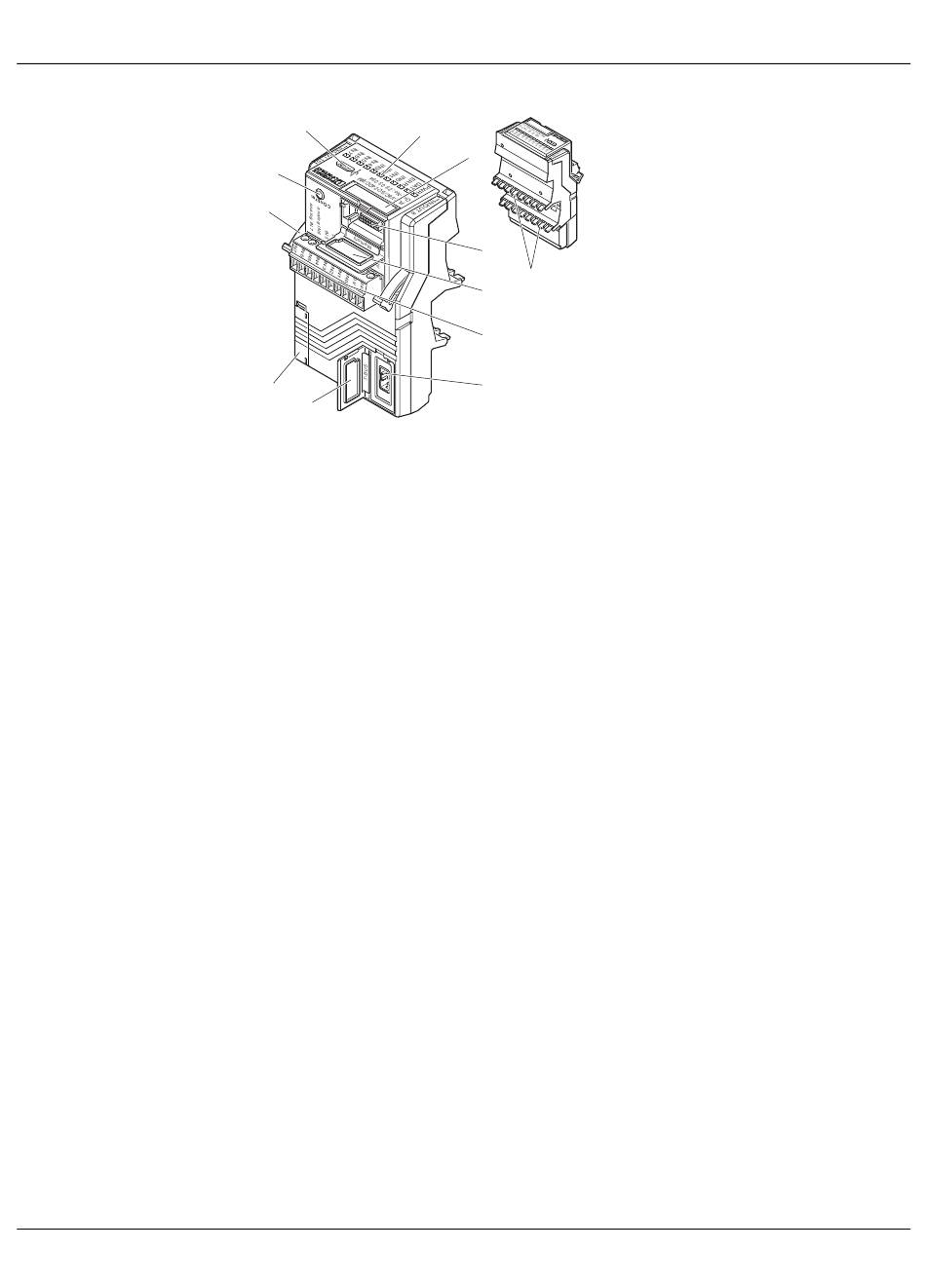

Bild 3-2

Anschluss- und Bedienelemente Basislogikmodule

1. Gerätemarkierungsschild
2. Anschlussbuchse für Speicherbaustein (Memory)
3. Abdeckklappe Speicherbaustein
4. 10-poliger COMBICON Stecker
5. Anschluss Tragschienen-Busverbinder
6. Abdeckklappe Tragschienen-Busverbinder (T-BUS)
7. Abdeckhaube bzw. Buchsenkontakte zum Erweiterungsmodul
8. Auswurfhebel
9. Bestätigungstaster (Confirm)
10. Micro-USB Buchse
11. Status-LEDs
12. Kontakte zu PLC-INTERFACE Klemmen
1
2
12
3
4
5
PLC logic installieren
