PLC logic
30
PHOENIX CONTACT
3.4.3

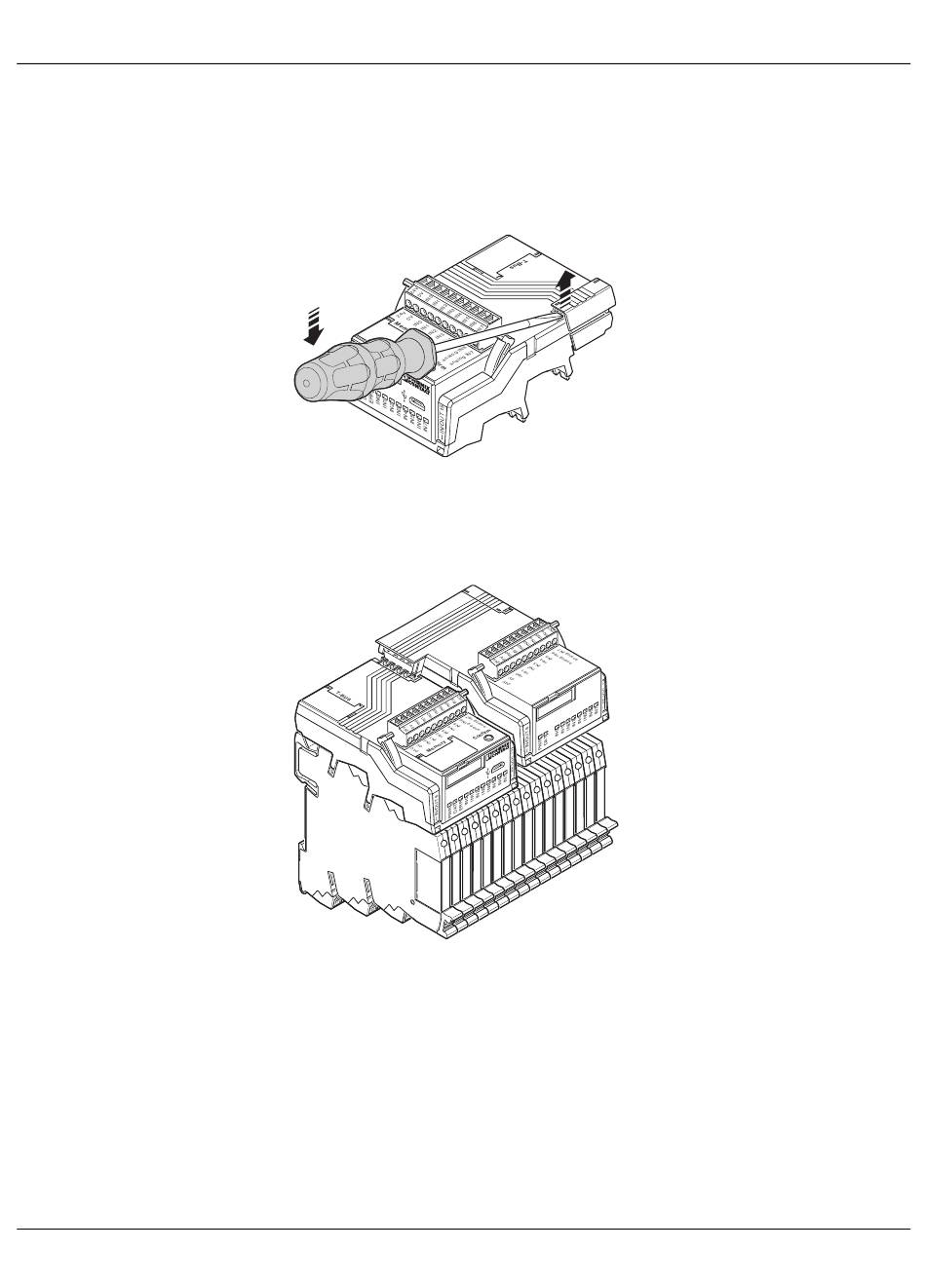

Montage der Erweiterungsmodule
Wenn Sie mehr I/O-Signale benötigen, als Sie mit dem Basismodul PLC-V8C...BM bedie-
nen können, verbinden Sie maximal zwei Erweiterungsmodule PLC-V8C...EM mit dem Ba-
sismodul.
1.
Entfernen Sie die Abdeckhaube (7) am Basismodul (siehe Bild 3-2 auf Seite 21).
P L C
- V 8
O r d
C / S
. - N
C - 2
o . :
4 D
2 9
C / B
0 3
M
0 9 4
2.
Reihen Sie weitere acht PLC-INTERFACE Klemmen an die letzte PLC-INTERFACE
Klemme des Basismoduls an.
3.
Stecken Sie das Erweiterungsmodul in die Brückenschächte der PLC-INTERFACE
Klemmen. Die Kontaktierung mit dem Basismodul erfolgt automatisch über die Steck-
verbindung (7) und (13) (siehe Bild 3-2 auf Seite 21).
4.
Für ein zweites Erweiterungsmodul gehen Sie in gleicher Weise vor. Hierzu entfernen
Sie die Abdeckhaube (7) am ersten Erweiterungsmodul (siehe Bild 3-3 auf Seite 22).
M
C / E
4 D
C - 2
0 9 5
C / S
0 3
- V 8
2 9
P L C
o . :
. - N
O r d
M
C / B
4 D
C - 2
0 9 4
C / S
0 3
- V 8
2 9
P L C
o . :
. - N
O r d
105868_de_01
