105868_de_01
5.5.2.1
Beschreibung der LOGIC+ Oberfläche
1
2
3
4

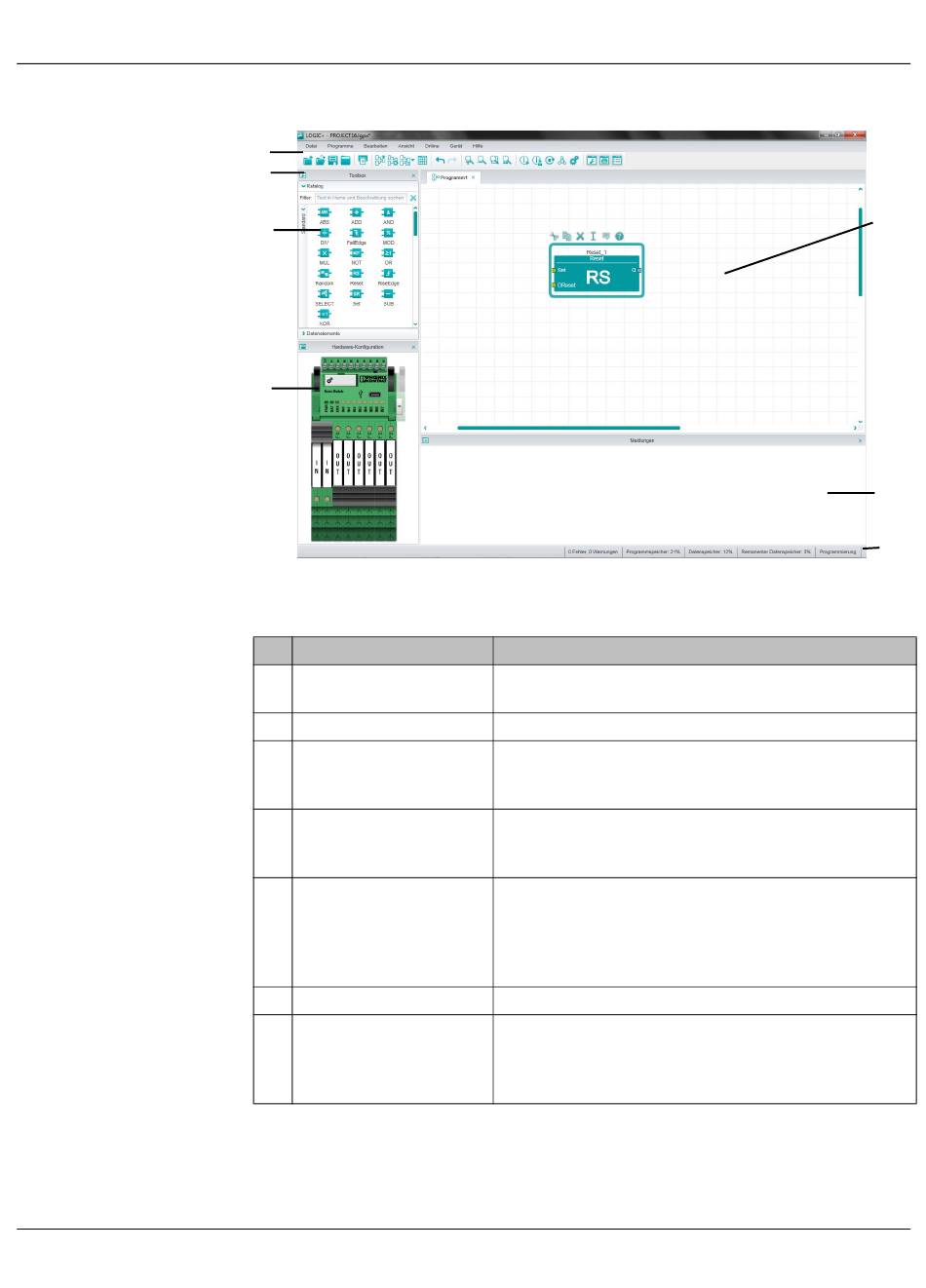

Bild 5-19
LOGIC+ Oberfläche
Tabelle 5-4
Bereiche der LOGIC+ Oberfläche
Nr. Bereich
1
Menüleiste
2
Symbolleiste
3
Toolbox
4
Hardware-Konfiguration
5
Grafischer Editor
6
Meldefenster
7
Statuszeile
Beschreibung
Bietet Zugriff auf die LOGIC+ Befehle und die Online-
Hilfe.
Bietet Zugriff auf die häufig verwendeten Befehle.
Enthält alle Elemente, die Sie für das Programmieren be-
nötigen. Das Einfügen der Elemente aus der Toolbox in
ein Programm erfolgt immer per Drag-and-Drop.
Zeigt eine grafische Darstellung des Geräts. Hier können
Sie die Eingänge und Ausgänge des verbundenen Ge-
räts konfigurieren.
Arbeitsbereich, in dem Sie Ihre Programme entwickeln.
Grafische Objekte aus der Toolbox und Eingangs-/Aus-
gangssignale aus der Hardware-Konfiguration werden
per Drag-and-Drop in den Arbeitsbereich eingefügt und
anschließend verbunden.
Zeigt alle von LOGIC+ ausgegebenen Meldungen an.
Zeigt den Status der Kommunikationsverbindung zwi-
schen dem PC und dem angeschlossenen Gerät an, die
Anzahl der Fehler und Warnungen sowie die Speicher-
auslastung und den Gerätestatus.
Inbetriebnahme
5
6
7
69
