PLC logic
92
PHOENIX CONTACT
5.8.5
Kommunikation mit PLC logic
5.8.5.1
Einstellung in der Software LOGIC+
Zur Kommunikation mit einem Gateway werden die Interface-System IOs benötigt. Diese
finden Sie in LOGIC+ in der Toolbox im „Datenelemente"-Reiter.

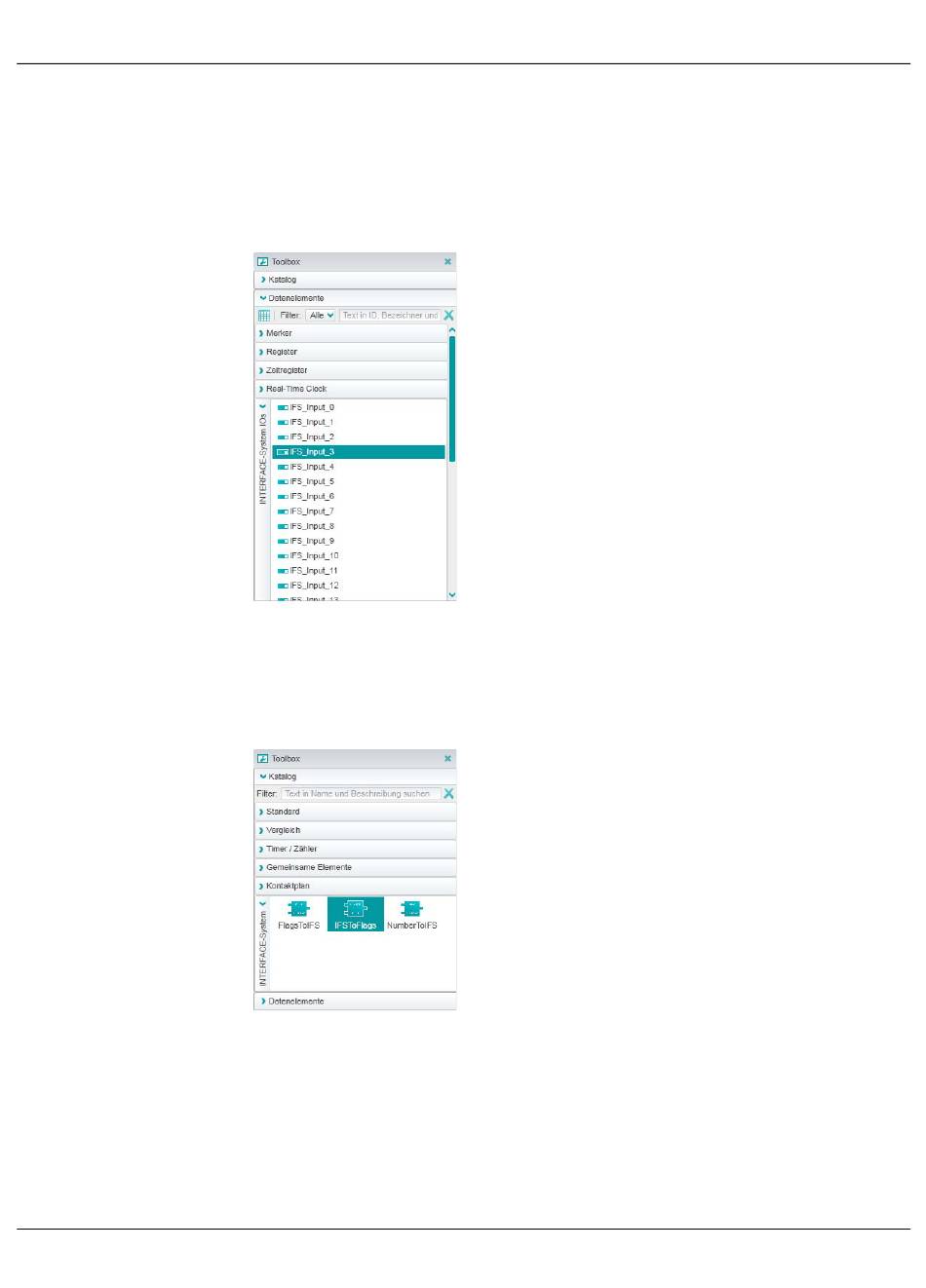

Bild 5-29
Interface-System IOs
Diese Interface-System IOs werden als 16 Bit Wörter verwendet. Um diese 16 Bit Wörter
als einzelne Bits auszulesen, benötigen Sie die Funktionsbausteine „IFSToFlags" und
„FlagsToIFS" aus der Bibliothek „INTERFACE-System", die als kostenloser Download auf
phoenixcontact.net/products bereitsteht.
Bild 5-30
Funktionsbausteine
Mit dem Funktionsbaustein „IFSToFlags" können Sie ein Eingangswort vom IFS-Gateway
in seine 16 Bit zerlegen.
Der Baustein „FlagsToIFS" fügt 16 einzelne Bits in ein vom IFS-Gateway lesbares, 16 Bit
Wort zusammen.
105868_de_01
