PLC logic
38
PHOENIX CONTACT
4.2.2.2
Anschlusstechnik PLC-INTERFACE Klemmen
PLC-...SC-...
AWG 26-14
0,14-2,5 mm²
B
8 mm

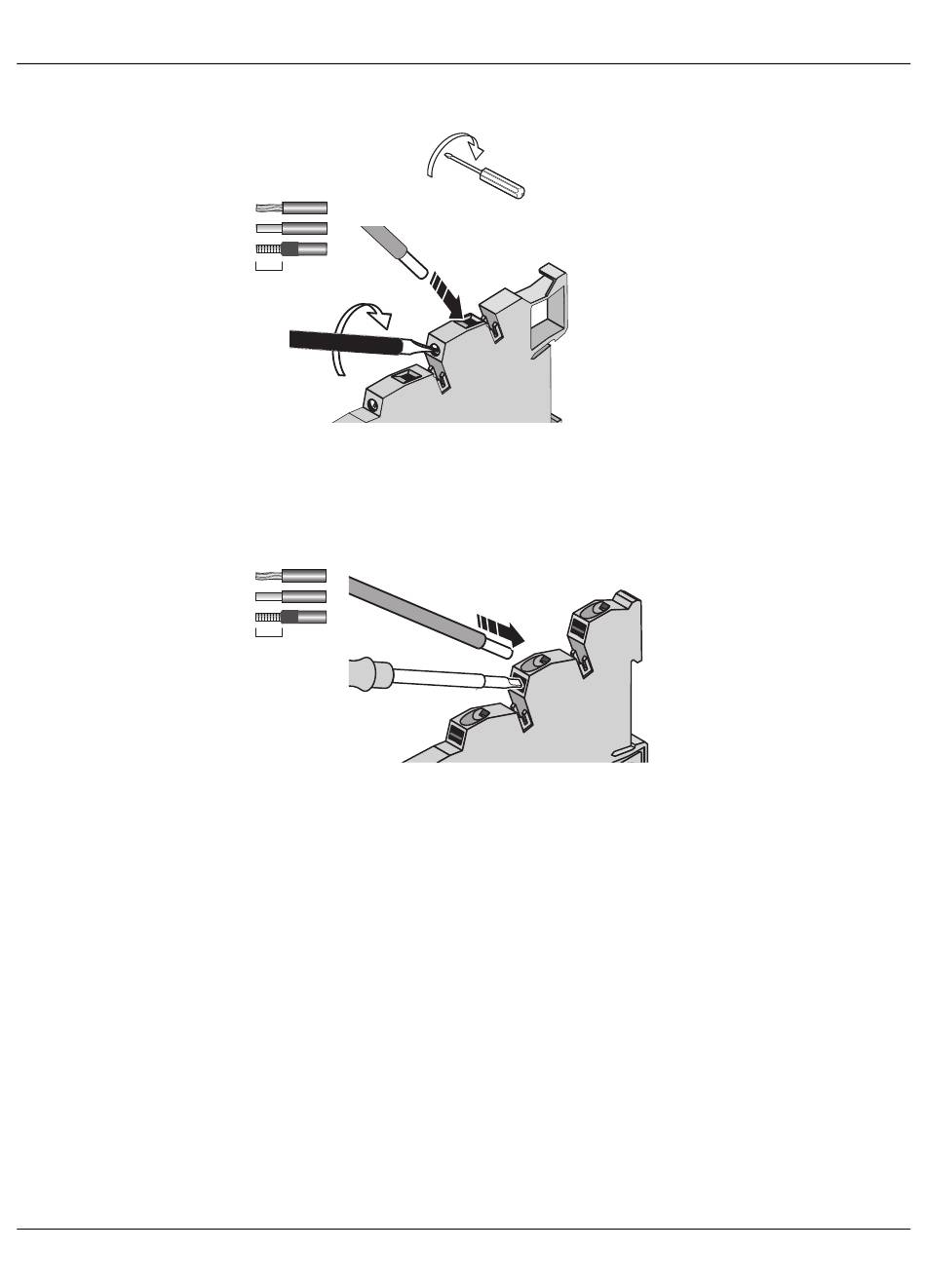

Bild 4-4
PLC-Module mit Schraubanschluss
PLC-...PT -...
AWG 26-14
0,14-2,5 mm²
B
10 mm
Bild 4-5
PLC-Module mit Push-in-Anschluss
Starre oder flexible Leiter mit Aderendhülse ab einem Querschnitt ≥ 0,34 mm² stecken Sie
direkt in den Klemmraum (A). Flexible Leiter ohne Aderendhülse kontaktieren Sie sicher,
indem Sie zuvor die Feder mit dem Push-Button öffnen (B). Um den Leiter zu lösen, betäti-
gen Sie ebenfalls den Push-Button (B).
0,6-0,8 Nm
5-7 lb in
A
A
105868_de_01
