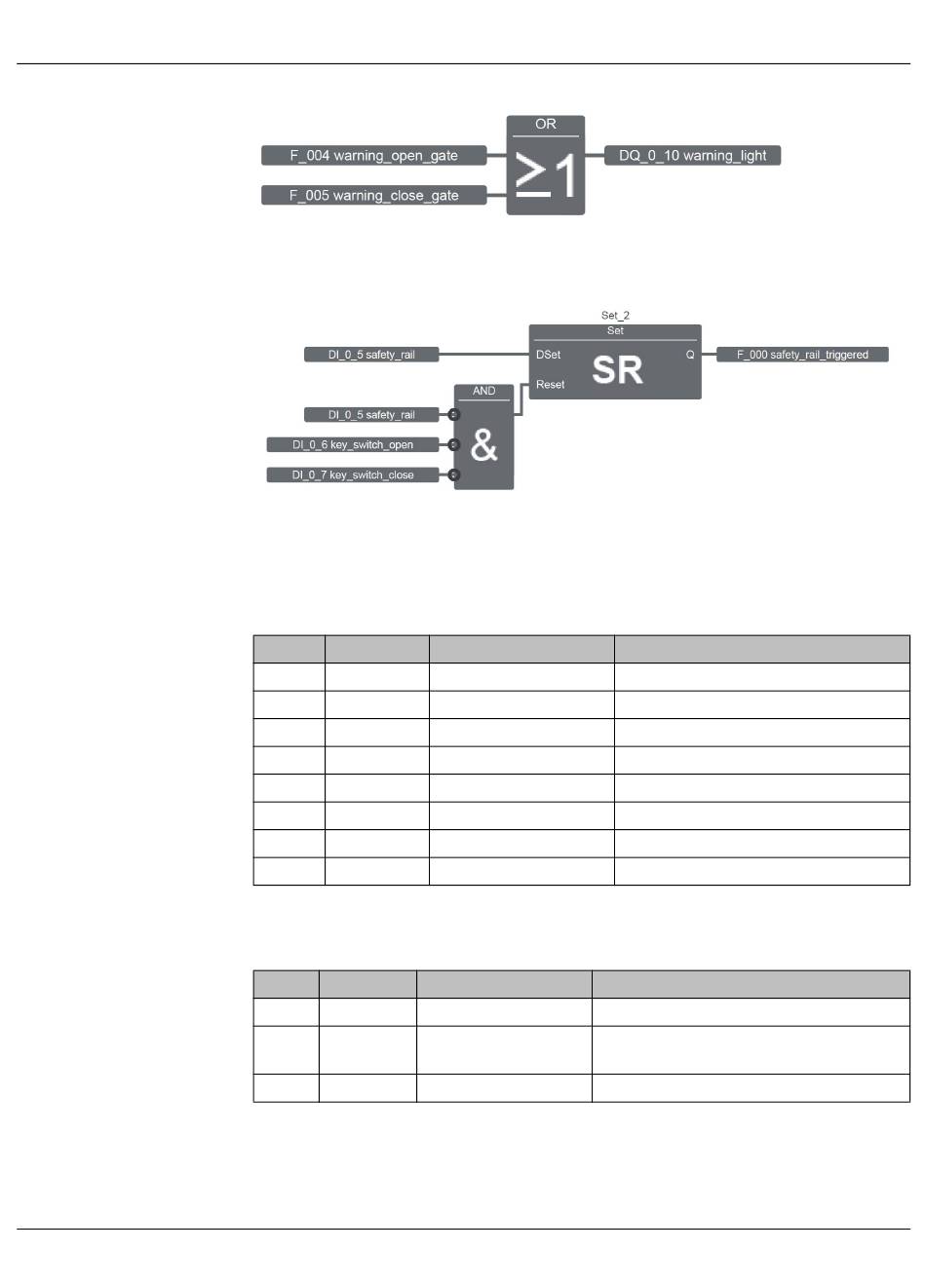

Bild 7-6 Schiebetoranlage warning_light Code
Bild 7-7 Schiebetoranlage safety_rail Code
7.2.3 Verwendete Eingänge und Ausgänge
Tabelle 7-3 Eingänge
Pos. ID
IN0 DI_0_0
IN1 DI_0_1
IN2 DI_0_2
IN3 DI_0_3
IN4 DI_0_4
IN5 DI_0_5
IN6 DI_0_6
IN7 DI_0_7
Tabelle 7-4 Ausgänge
Pos. ID Label
8 DQ_0_8 motor_close_gate
9 DQ_0_9 motor_open_gate
10 DQ_0_10 warning_light
Label
button_open_gate
button_close_gate
induction_loop
limit_switch_open
limit_switch_closed
safety_rail
key_switch_open
key_switch_close
Beschreibung
Motoransteuerung zum Öffnen des Tors
Motoransteuerung zum Schließen des
Tors
Warnlampe orange
Applikationsbeispiele
Beschreibung
Taster T1 (Tor öffnen)
Taster T2 (Tor schließen)
Induktionsschleife
Endschalter: Tor geschlossen
Endschalter: Tor geöffnet
Sicherheitsleiste
Schlüsselschalter in Position „Auf"
Schlüsselschalter in Position „Zu"
