PLC logic montieren und demontieren
3.4.1
Sicherheitshinweise
Setzen Sie an Anfang und Ende eines PLC logic Aufbaus einen Endhalter (Empfehlung:
CLIPFIX 35-5, Art.-Nr.: 3022276). Befestigen Sie die Tragschiene bei Vibrationsbelastung
in 10-cm-Abständen.
3.4.2
Montage Stand-Alone- und Basismodule
Gehen Sie zur Montage von PLC logic wie folgt vor:
1.
Rasten Sie acht passende PLC-INTERFACE Klemmen (siehe Tabelle 2-1 auf
Seite 15) aneinandergereiht auf die DIN-Tragschiene.

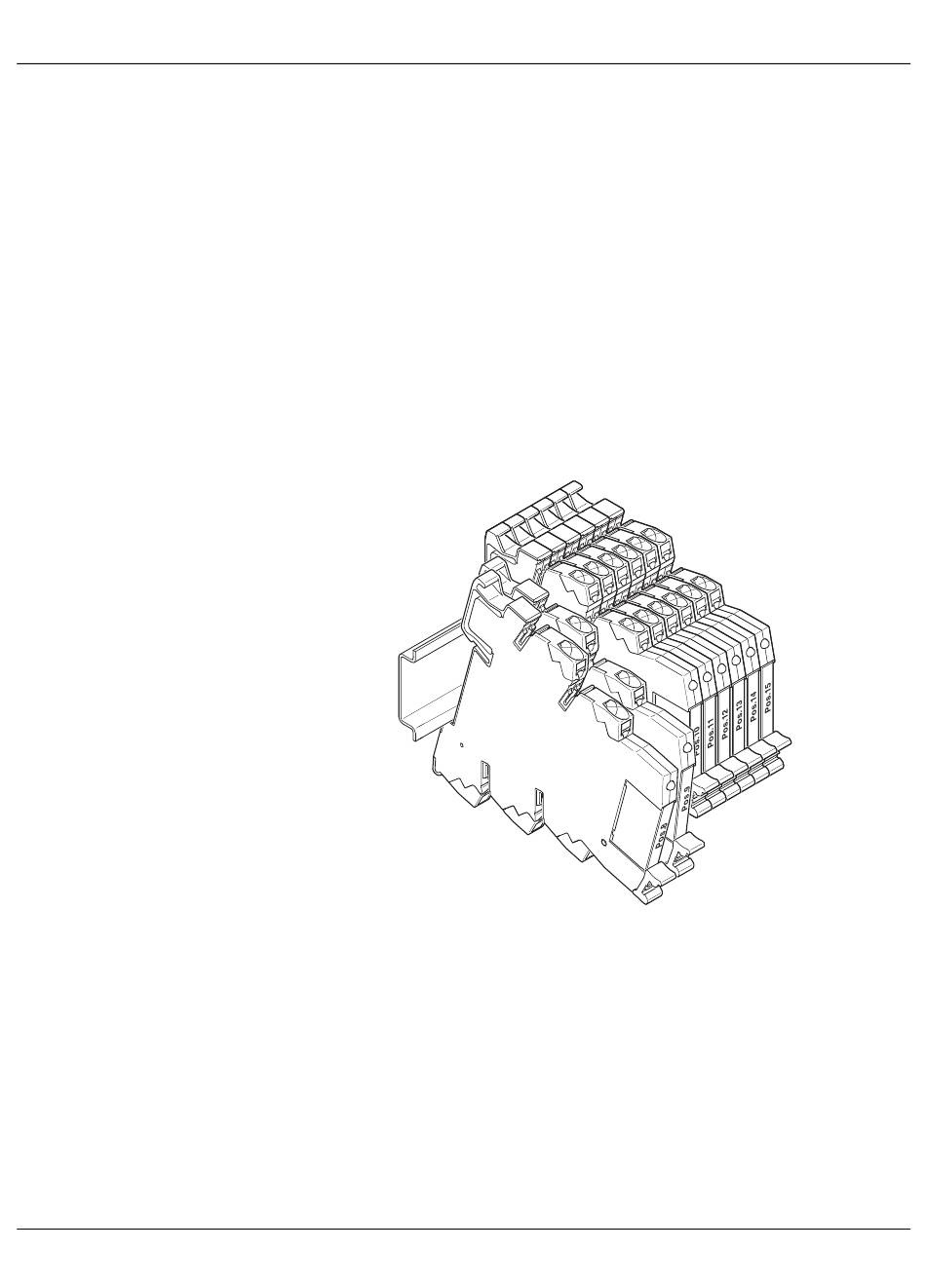

Bild 3-8
Aufrasten der PLC-INTERFACE Klemmen auf die Tragschiene
2.
Stecken Sie das Logikmodul (Stand-Alone- oder Basismodul) in die entsprechenden
Kontakte der acht PLC-INTERFACE Klemmen. Das Logikmodul wird generell in die
Kontaktaufnahmen der PLC-INTERFACE Klemmen gesteckt, auf deren Seite sich
auch der Fußhebel der Klemme befindet (Position 1 in Bild 3-4 auf Seite 23).
