4 PLC logic anschließen und verdrahten
105868_de_01
4.1

Spannungsversorgung

Die Logikmodule werden über den 10-poligen COMBICON Steckverbinder mit Spannung
versorgt. Optionale Erweiterungsmodule müssen Sie jeweils separat versorgen.
+
-

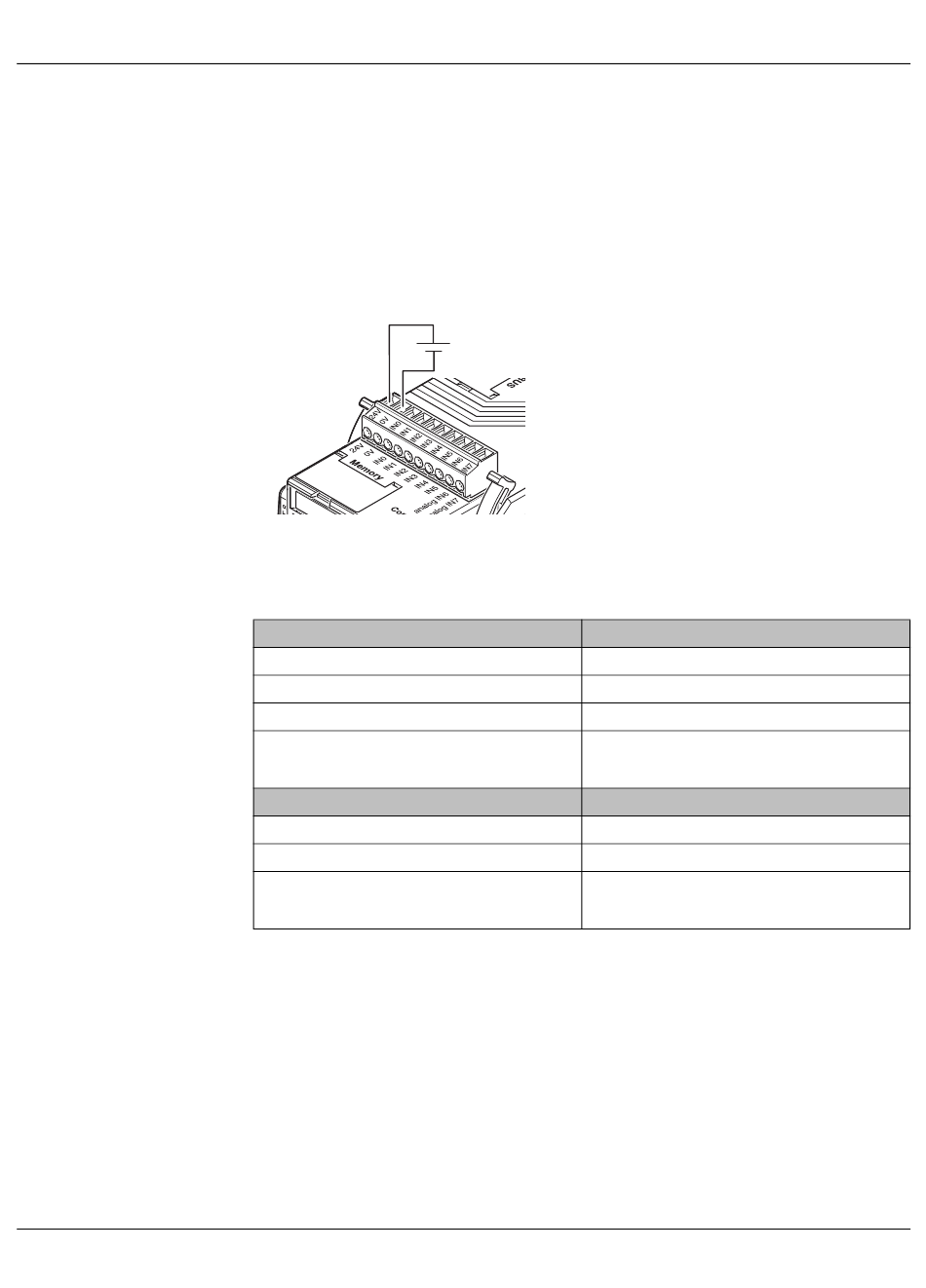

Bild 4-1 Spannungsversorgung
Tabelle 4-1

Anschlussdaten 10-poliger COMBICON Steckverbinder

Steckertyp
Leiterquerschnitt (starr/flexibel)
Abisolierlänge
Anzugsdrehmoment
Anschlussstecker als Ersatzteil bestellbar
Steckertyp
Leiterquerschnitt (starr/flexibel)
Abisolierlänge
Anschlussstecker als Ersatzteil bestellbar
PLC logic anschließen und verdrahten
U
S
Schraubanschluss
0,14-1,5 mm²/ 0,14-1,5 mm²/ AWG 28-16
7 mm
0,22-0,25 Nm
MC 1,5/10-ST-3,5 (unbedruckt)
(Art.-Nr.: 1840447)
Push-in-Anschluss
0,14-1,5 mm²/ 0,14-1,5 mm²/ AWG 28-16
9 mm
FK-MCP 1,5/10-ST-3,5 (unbedruckt)
Art.-Nr.: 1939989)
