5.2

Proximity-Signal (Proximity Plug)

Mit dem Proximity Plug wird ein Ladestecker in der Ladestation erkannt und dessen Strom-
tragfähigkeit ermittelt.
Proximity
Plug
Rc

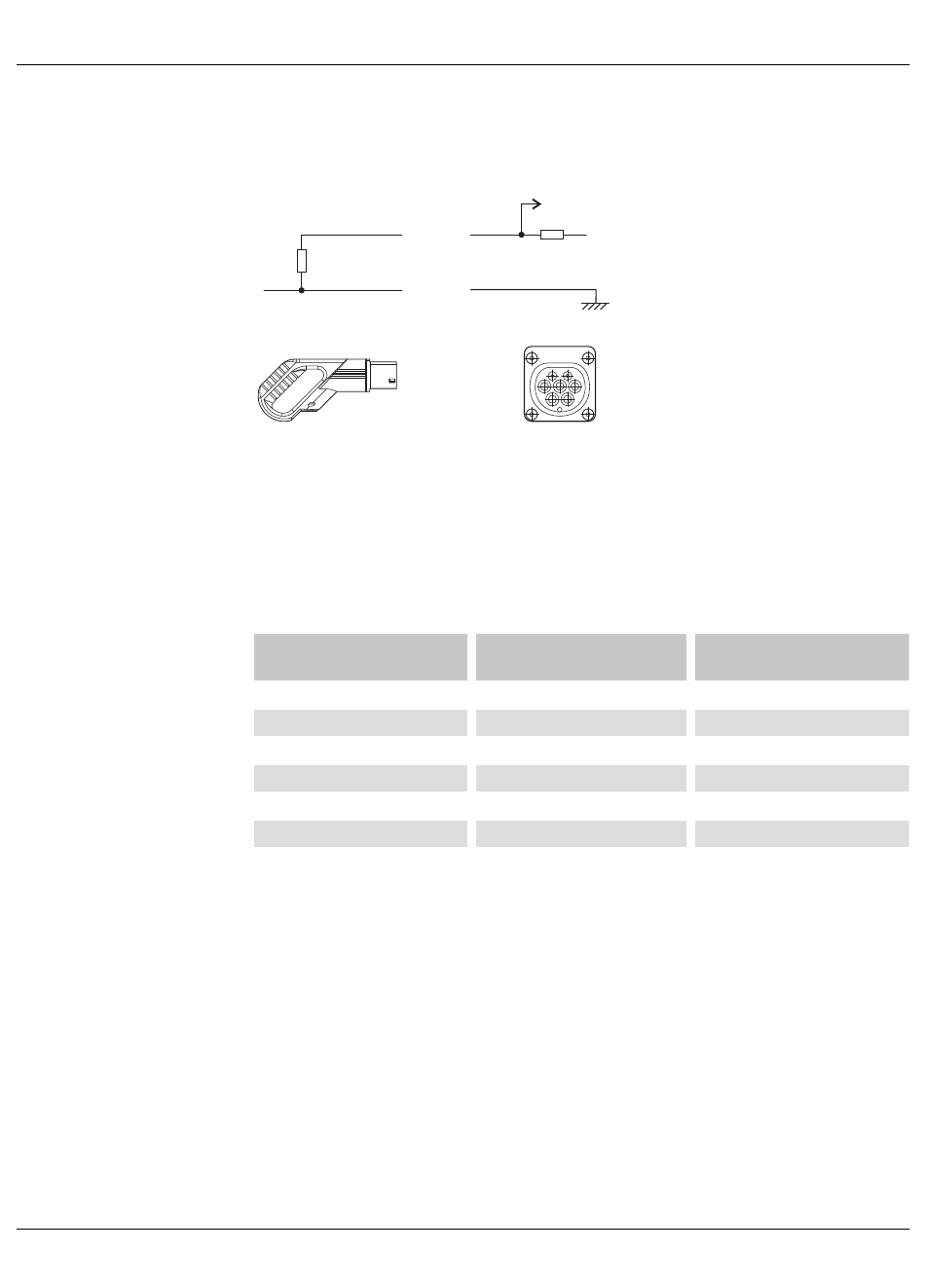

Bild 5-5

Proximity-Signal (Proximity Plug)

Die Stromtragfähigkeit wird nach IEC 61851-1 durch den Widerstand Rc gekennzeichnet.
Das Gerät misst über das Signal PP (Proximity Plug) den Widerstandswert. Das Gerät er-
mittelt dadurch die Stromtragfähigkeit des angeschlossenen Ladekabels.
Die Kodierung des zulässigen Stroms zum Widerstandswert ist in IEC 61851-1 geregelt.
Tabelle 5-4 Kodierung des zulässigen Stroms zum Widerstandswert nach IEC 61851-
1
Widerstandswert Rc
nach Norm
–
100 Ω
220 Ω
680 Ω
680 Ω
–
V+
PE
Toleranzbereich
< 75 Ω
75 Ω ... 150 Ω
150 Ω ... 330 Ω
330 Ω ... 1000 Ω
1000 Ω ... 2200 Ω
> 2200 Ω
Resultierende Stromtrag-
fähigkeit
Fehler
63 (70) A
32 A
20 A
13 A
0 A
