108191_de_02
C2 C1
CT
0
EV Charge Control
EV-CC-AC1-M3-CBC-RCM
IEC 61815-1, Mode 3
N L
PE PE
12V DC
GND

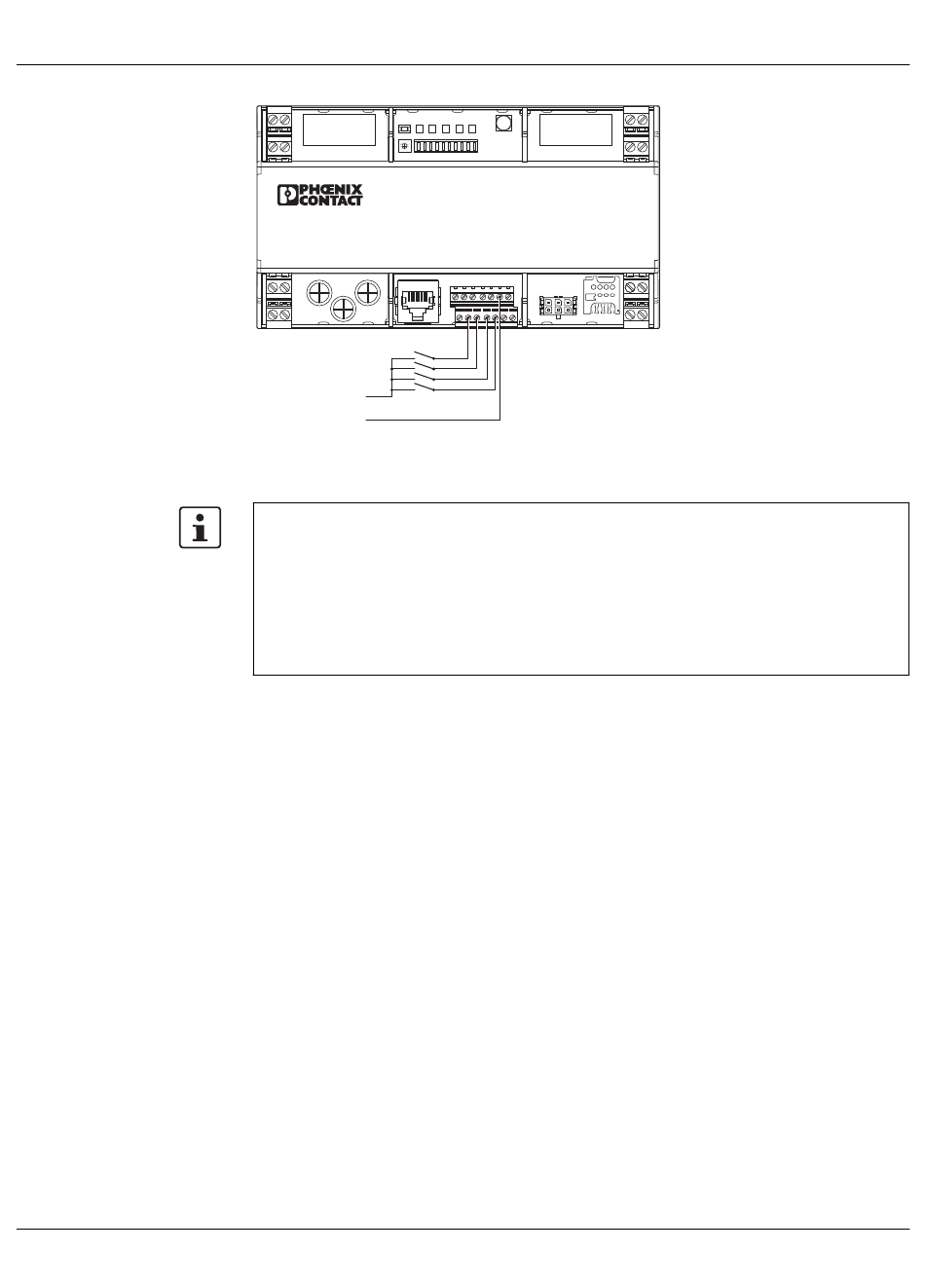

Bild 4-11 Beschaltung der digitalen Eingänge, externe Versorgung
Konfiguration der digitalen Eingänge
Sie können die digitalen Eingänge auf Funktionen konfigurieren, die von den Werksein-
stellungen abweichen. Sie können die Ladesteuerung über den Webserver oder über
Modbus/TCP konfigurieren.
Konfigurationsmöglichkeiten für die digitalen Ein- und Ausgänge finden Sie im Kapitel
„Statusanzeige und Konfiguration über Webserver" auf Seite
tus"" auf Seite 42, bzw. unter
C4 C3
R1 R2
CP PX
„Modbus-Beschreibung" auf Seite
Montage und Inbetriebnahme
41", ab „Registerkarte „Sta-
59".
PHOENIX CONTACT
27 / 78
