Beschaltung Der Digitalen Ausgänge, Externe Einspeisung - Phoenix Contact EV Charge Control Anwenderhandbuch

108191_de_02
C2 C1
CT
0
EV Charge Control
EV-CC-AC1-M3-CBC-RCM
IEC 61815-1, Mode 3
N L
PE PE
8..30 V DC
GND

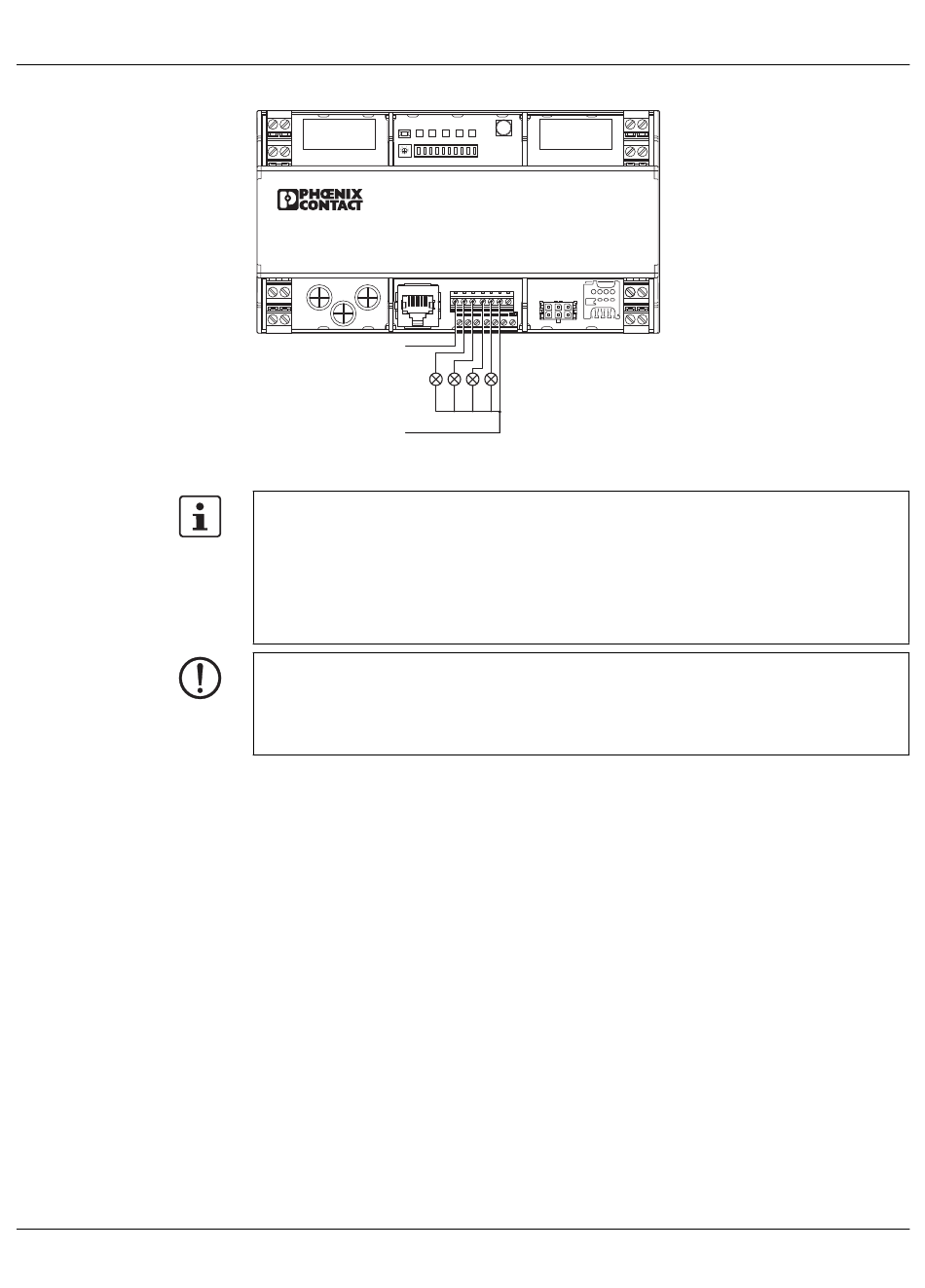

Bild 4-13 Beschaltung der digitalen Ausgänge, externe Einspeisung
Konfiguration der digitalen Ausgänge
Sie können die digitalen Ausgänge auf Funktionen konfigurieren, die von den Werksein-
stellungen abweichen. Sie können die Ladesteuerung über den Webserver oder über
Modbus/TCP konfigurieren.
Konfigurationsmöglichkeiten für die digitalen Ein- und Ausgänge finden Sie in dem
Bild 6-1 auf Seite 42 bzw. in der
ACHTUNG: Mögliche Beschädigung der Transistoren
Schließen Sie auf keinem Fall eine Versorgungsspannung an die Ausgänge an. Einer der
Transistoren ist immer angesteuert. Die Transistoren können dadurch zerstört werden.
Die Ausgänge sind nicht kurzschlussfest oder gegen Überlast geschützt.
C4 C3
R1 R2
CP PX
Tabelle 7-2 auf Seite 60".
Montage und Inbetriebnahme
