Registerkarte „Energy Meter - Phoenix Contact EV Charge Control Anwenderhandbuch

Statusanzeige und Konfiguration über Webserver
6.6 Registerkarte „Energy Meter"
Über die RS-485-Schnittstelle können Energiemessgeräte mit der Ladesteuerung verbun-
den werden, die das Modbus/RTU-Protokoll unterstützen. Die Energiemessgeräte müssen
Integer-Daten mit maximal zwei Datenworten im Format Little Endian oder Big Endian in
Holding-Registern bereitstellen.
Die für den Ladeprozess relevanten Messwerte werden von der Ladesteuerung zyklisch
ausgelesen und auf dem Webserver dargestellt. Außerdem werden die Messwerte in den
Modbus TCP-Registern zum Auslesen über die Ethernet-Schnittstelle bereitgestellt.

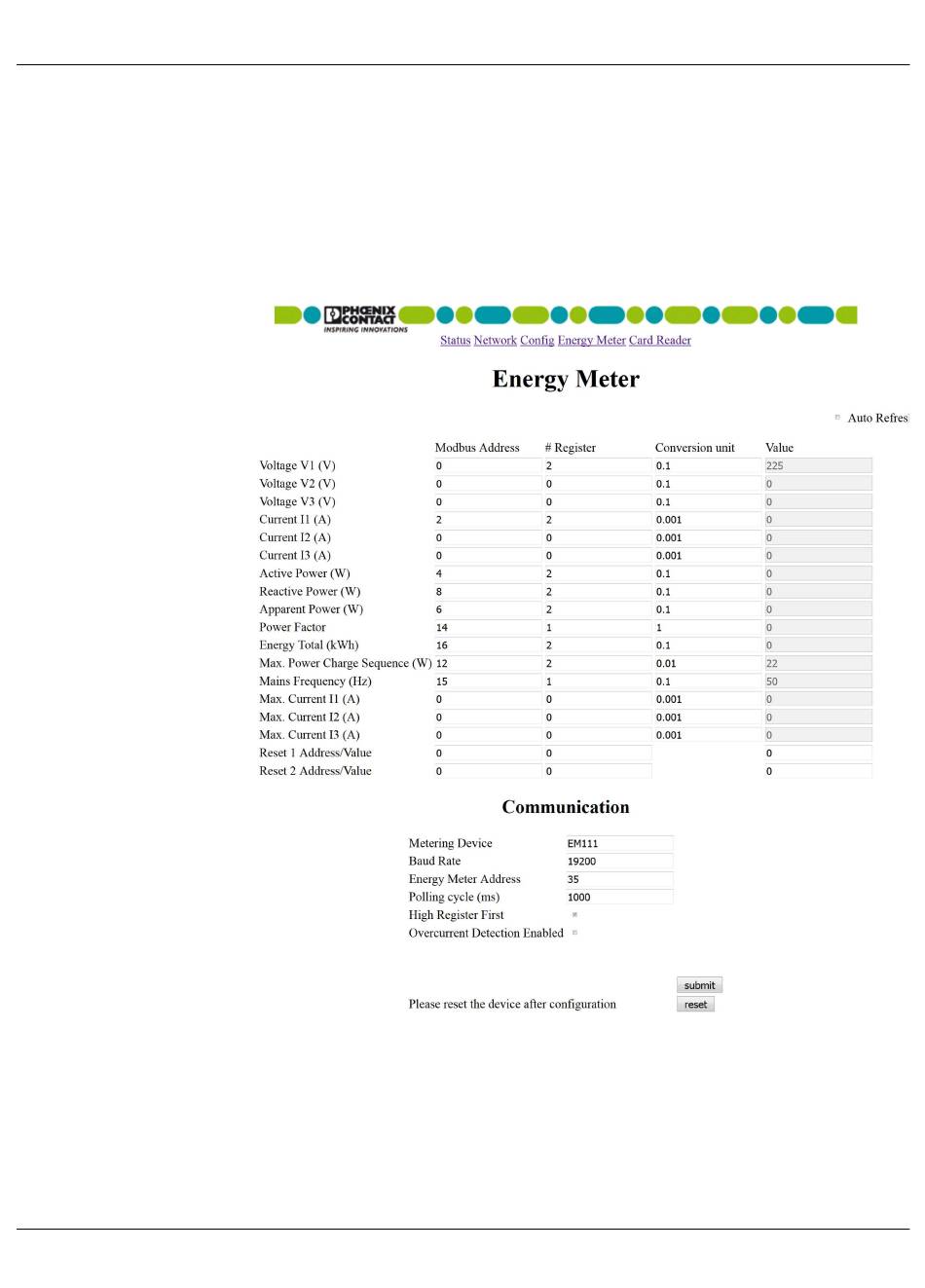

Bild 6-5 Registerkarte „Energy Meter"
Die Konfiguration der Energiemessgeräte erlaubt unterschiedliche Zuordnungen von
Messwerten zu den Anzeigefeldern.
Abweichungen von der Tabelle sind möglich und bei manchen Messgeräten notwendig.
Das hängt davon ab, welche Daten vom Messgerät verfügbar sind. Beachten Sie hierzu
auch die Dokumentation des von Ihnen eingesetzten Energiemessgeräts.
