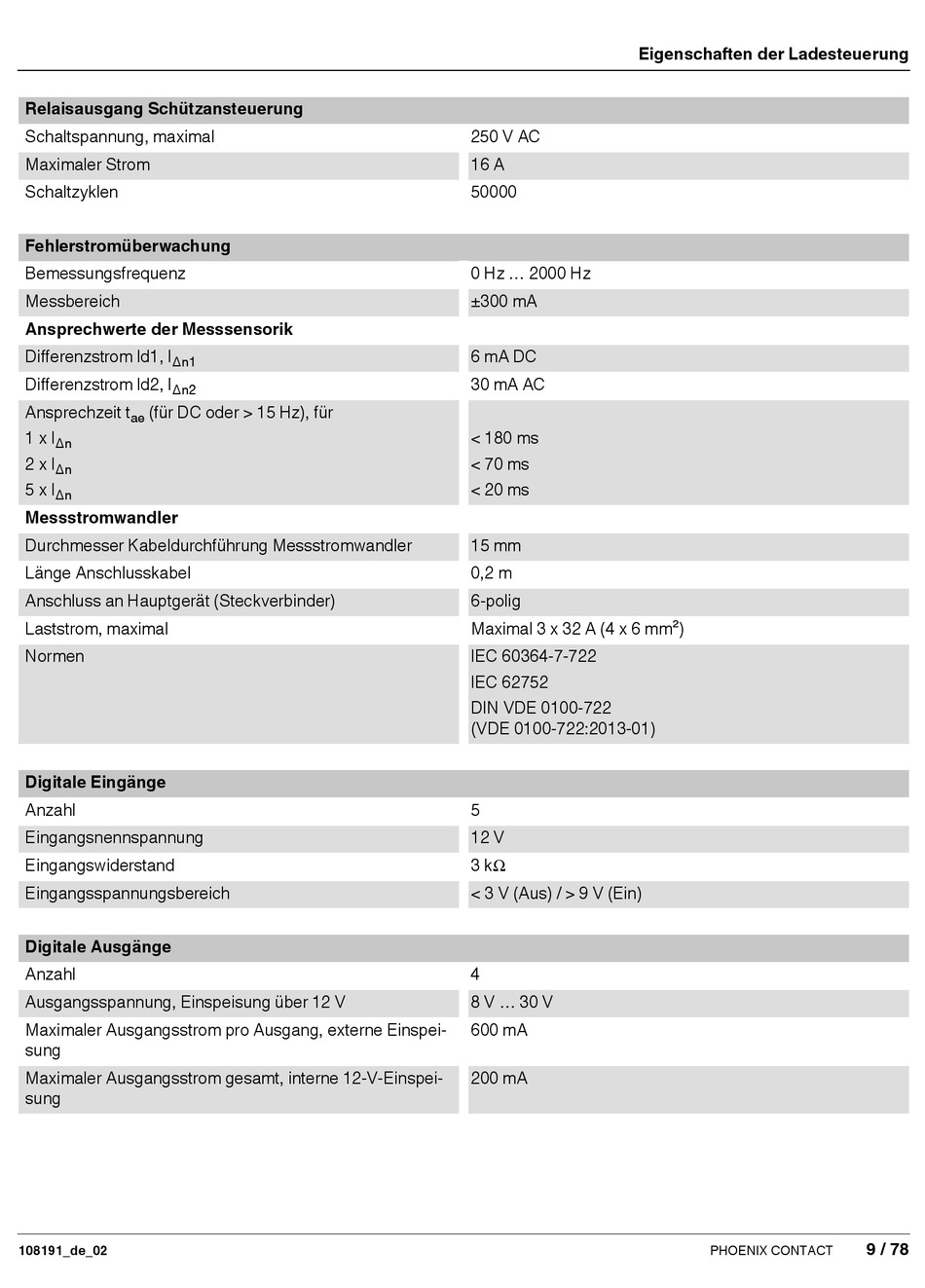

Phoenix Contact EV Charge Control Anwenderhandbuch Seite 9

Relaisausgang Schützansteuerung
Schaltspannung, maximal
Maximaler Strom
Schaltzyklen
Fehlerstromüberwachung
Bemessungsfrequenz
Messbereich
Ansprechwerte der Messsensorik
Differenzstrom ld1, I
Δn1
Differenzstrom ld2, I
Δn2
Ansprechzeit t (für DC oder > 15 Hz), für
ae
1 x I
Δn
2 x I
Δn
5 x I
Δn
Messstromwandler
Durchmesser Kabeldurchführung Messstromwandler
Länge Anschlusskabel
Anschluss an Hauptgerät (Steckverbinder)
Laststrom, maximal
Normen
Digitale Eingänge
Anzahl
Eingangsnennspannung
Eingangswiderstand
Eingangsspannungsbereich
Digitale Ausgänge
Anzahl
Ausgangsspannung, Einspeisung über 12 V
Maximaler Ausgangsstrom pro Ausgang, externe Einspei-
sung
Maximaler Ausgangsstrom gesamt, interne 12-V-Einspei-
sung
108191_de_02
Eigenschaften der Ladesteuerung
250 V AC
16 A
50000
0 Hz ... 2000 Hz
±300 mA
6 mA DC
30 mA AC
< 180 ms
< 70 ms
< 20 ms
15 mm
0,2 m
6-polig
Maximal 3 x 32 A (4 x 6 mm²)
IEC 60364-7-722
IEC 62752
DIN VDE 0100-722
(VDE 0100-722:2013-01)
5
12 V
3 k
< 3 V (Aus) / > 9 V (Ein)
4
8 V ... 30 V
600 mA
200 mA
