XTP501 & XTC501 Bedienungsanleitung
4.3
Einrichten
•
Der 501 ist für die Wandmontage über 4 Schraubenlöcher ausgelegt.
Maßzeichnungen finden Sie in Anhang A.
•
Schließen Sie die Leistung und die Ausgänge an (siehe Abschnitt 4.5).
•
Bedienungshinweise finden Sie in Abschnitt 2.
4.4
Mechanische Installation
Die Gasanschlüsse befinden sich auf der Unterseite, ebenso der Lichtleiter.
Die Transmitterversion verfügt außerdem über einen Anschluss für eine optionale
Fernanzeige und eine Taste zur Unterbrechung der Stromversorgung (Service-Reset).
Elektrische
Anschlüsse
Michell Instruments
Dieses Gerät wird nur mit 24 V DC betrieben!
Versuchen Sie nicht, dieses Gerät über den 4...20mA-
Ausgang mit Strom zu versorgen, da dies die Hauptplatine
irreversibel beschädigt.

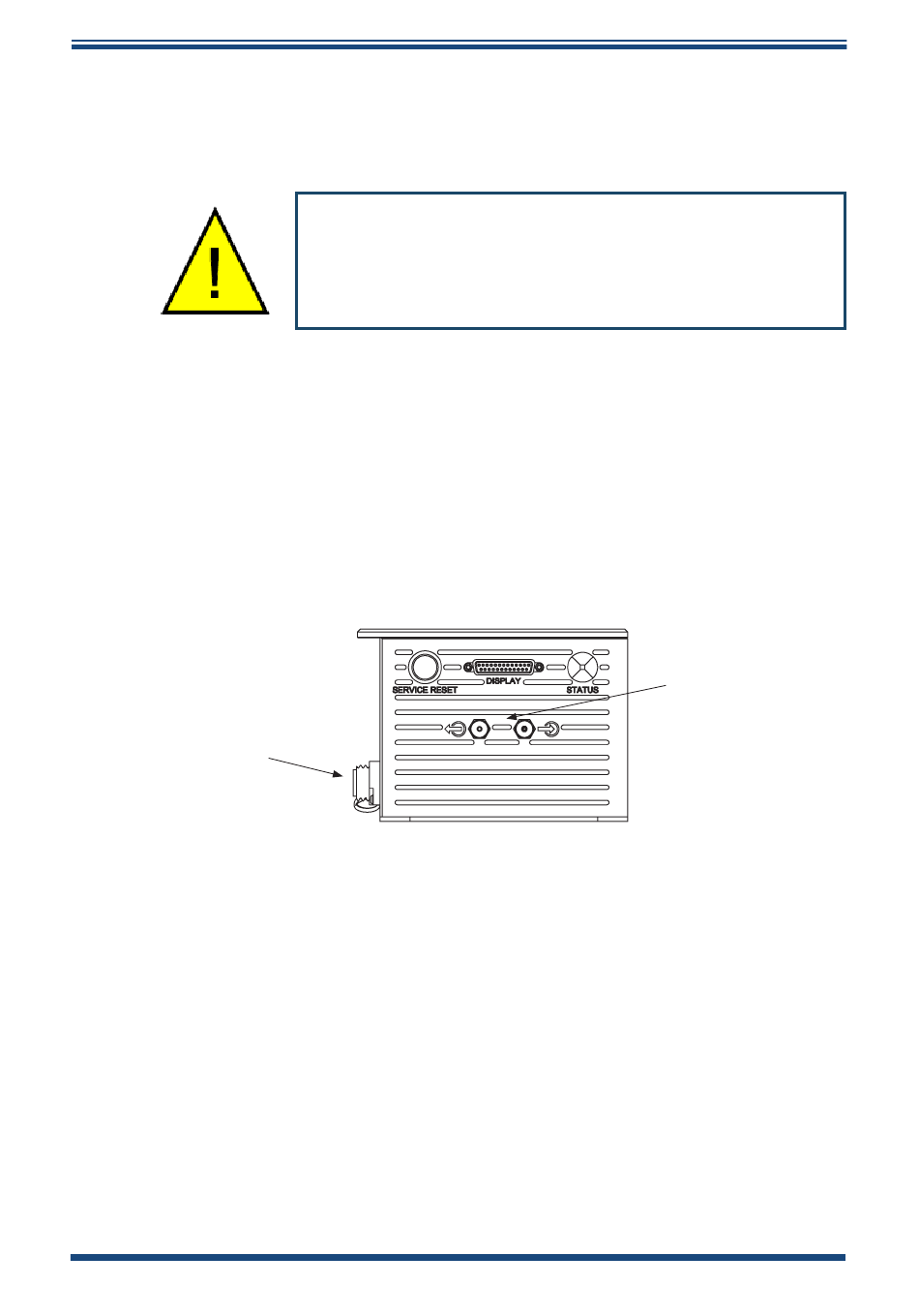

Abbildung 31
WARNHINWEIS:
Gaseinlass
Inlet/-auslass
501 Anschlüsse
INSTALLATION
33
