INSTALLATION
2
INSTALLATION
2.1
Elektrische Anschlüsse
Anschlüsse
Ader
Weiß
Gelb
Braun
Grün
HINWEIS: Auch wenn der DT722 einen 5-poligen Stecker hat, hat
das Standardanschlusskabel (A000031) nur 4 Pins. Um den DT722
anzuschließen, werden nur 3 Pins (1, 2 und 4) benötigt. Siehe Abbildung 3
HINWEIS: Die Adern für relative Feuchte und Temperatur müssen
angeschlossen sein, damit der Temperatur-Ausgang funktioniert.
2
Pin
Pin 1
Versorgungsspannung +8 bis 32 V DC
Pin 2
Ausgang 2 = Temperatur 4 – 20 mA (max. 500 Ω)
Pin 3
Bitte nicht anschließen! (nur für Kalibrierzwecke)
Pin 4
Ausgang 1 = rF 4 – 20 mA (max. 500 Ω)
Pin 5
Bitte nicht anschließen! (nur für Kalibrierzwecke)
2
1
5
3
4

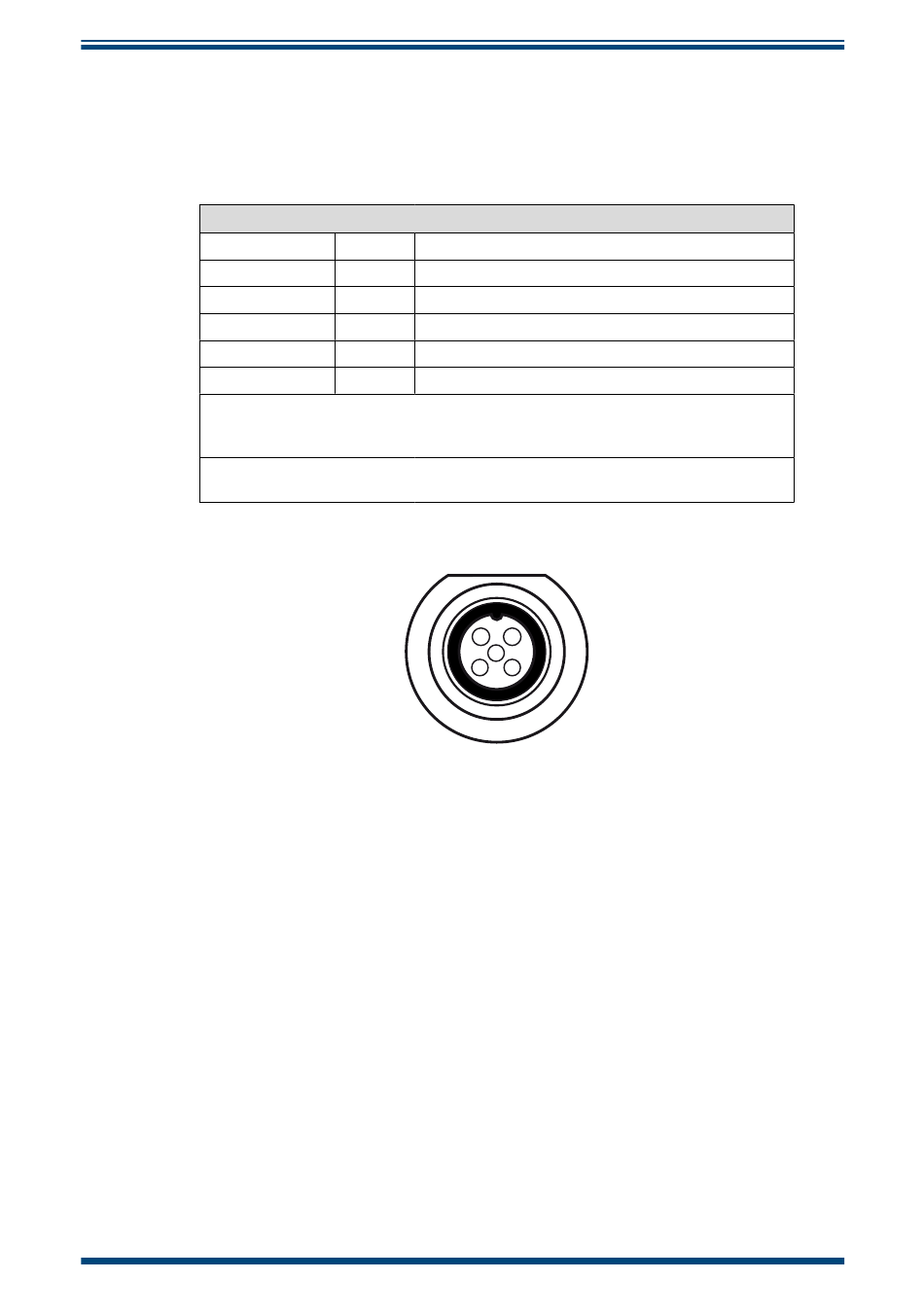

Abbildung 2 Elektrische Anschlüsse
Bedienungsanleitung
97332 DE Ausgabe 2, Juni 2020
