Bedienungsanleitung XZR250
2.2
Elektrische Anschlüsse
1.

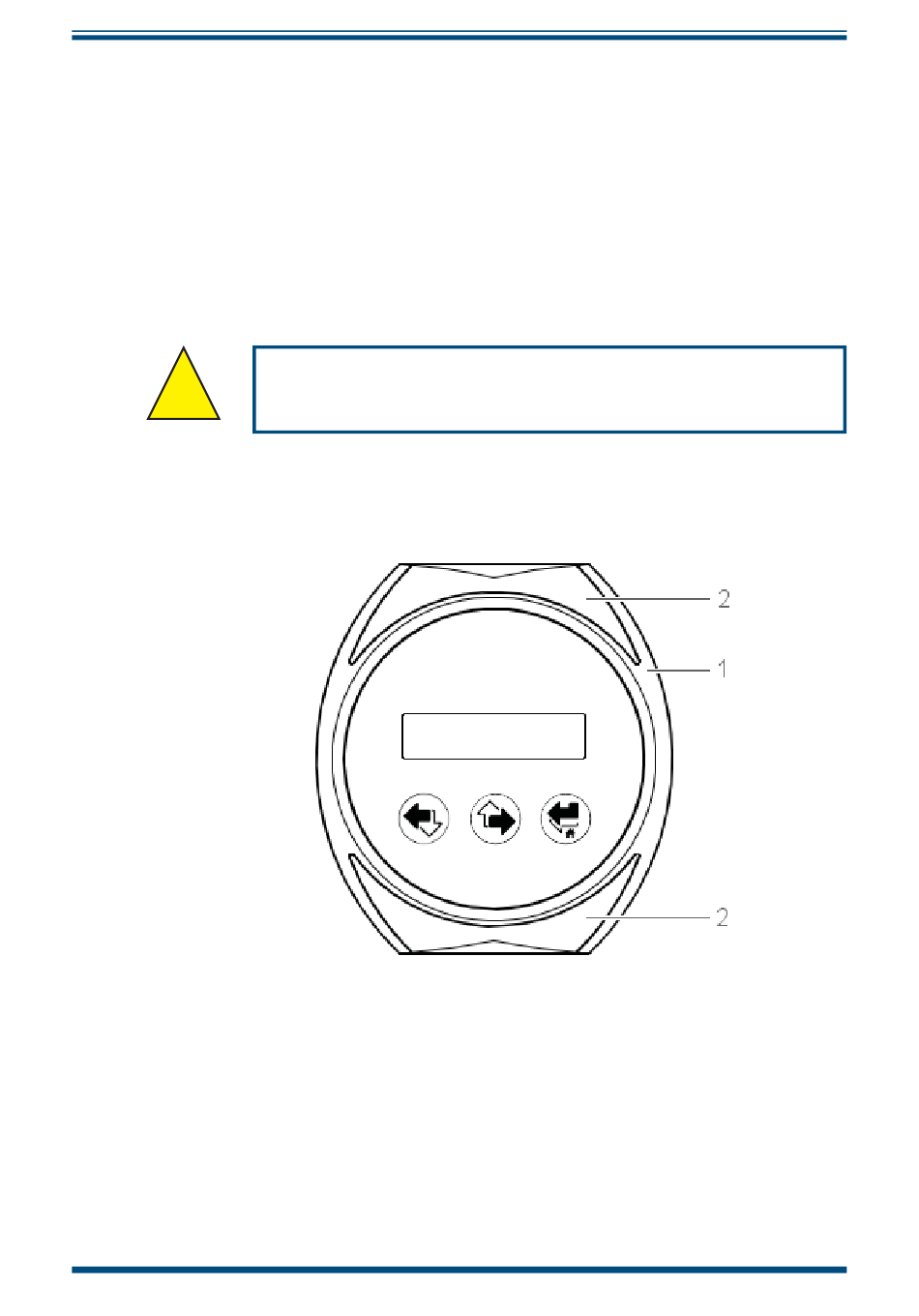

Entfernen Sie die vordere Abdeckung:
a.
Wenn diese befestigt ist, entfernen Sie vorsichtig die zwei Schrauben (2) von
der vorderen Abdeckung (1).
b.
Entfernen Sie die vier Schrauben, mit denen die vordere Abdeckung (1) am
Gehäuse befestigt ist.
c.
Lösen Sie die vordere Abdeckung (1) vorsichtig vom Gehäuse.
!
d.
Trennen Sie das Flachkabel von der Abdeckung ab und entfernen Sie diese.
2.
Wählen Sie ein geeignetes Kabel mit der korrekten Anzahl Drähte für Ihr Modell, das
den Standards vor Ort entspricht. Die standardmäßig befestigte Kabelverschraubung
ist M20 x 1,5; sie nimmt Kabel mit Durchmessern von 7,0 bis 12,5 mm auf.
3.
Achten Sie darauf, dass das Kabel für den Anschluss vorbereitet ist: Die Abschirmung
sollte frei liegen und die Kabelenden beschnitten sein.
4.
Führen Sie das Kabel vorsichtig durch die Kabelverschraubung auf der Unterseite
des Sensorkopfes. Ziehen Sie eine ausreichende Länge durch, damit es leicht am
Klemmenblock befestigt werden kann.
Michell Instruments
VORSICHT: NICHT mit Gewalt ziehen.
Vorderseite
Abbildung 2
INSTALLATION
3
