Montage, Raccordement

Montage
Raccordement
*) NOTA
Siemens AG 6SE7087-6CX87-2DA1
SIMOVERT MASTERDRIVES
♦ Par vissage avec vis M6 ou moyennant une tôle d'adaptation
6SX7010-0KC01 sur rail en G pour les unités de freinage de 5 à
50 kW (tôle d'adaptation non comprise dans la fourniture).
♦ Par vissage avec vis M6 ou sur rail en G pour les unités de freinage
de 100 à 200 kW.

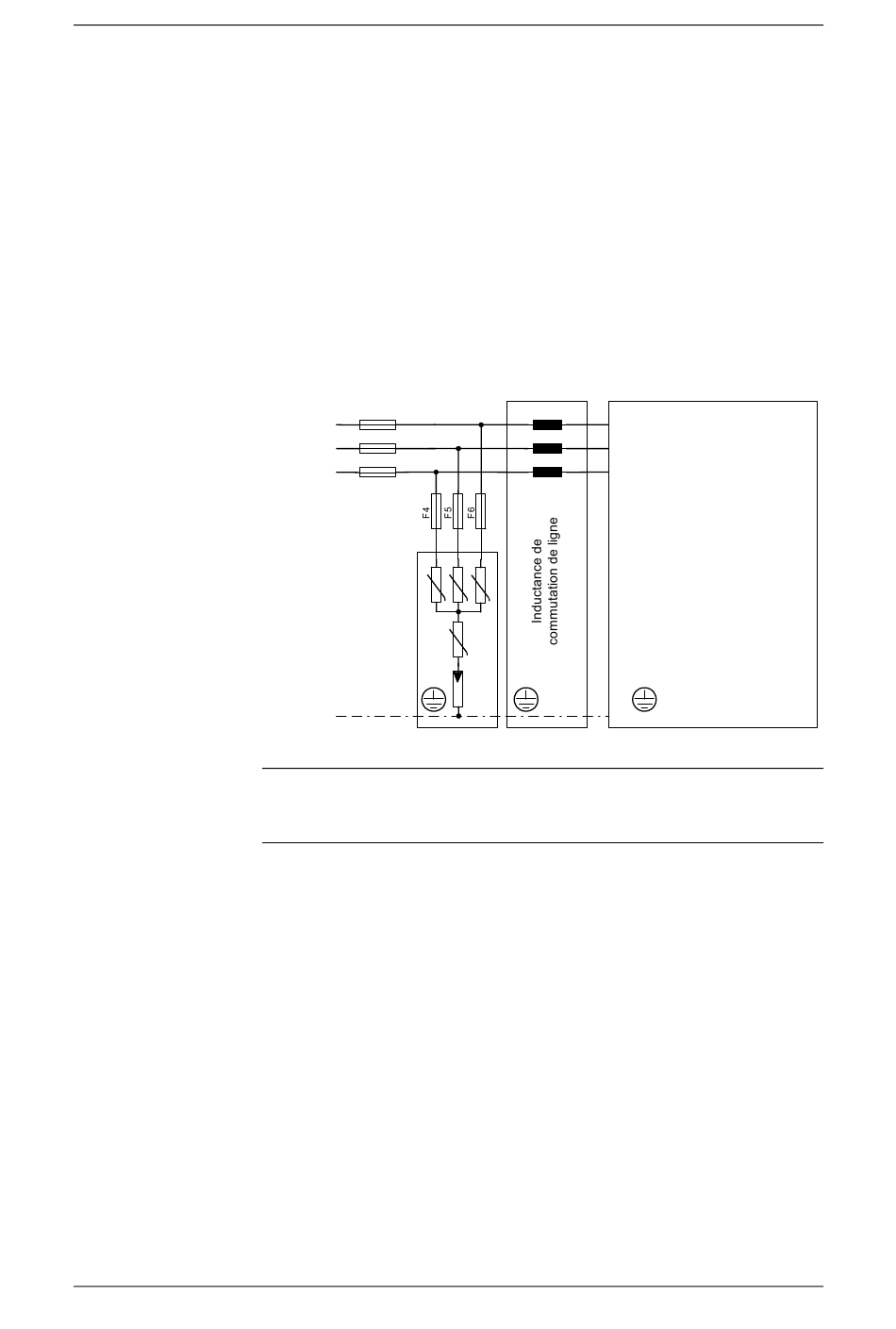

♦ Pour respecter les prescriptions UL, il faut prévoir des composants
limiteurs de tension (varistances) sur l'arrivée du réseau
d'alimentation au convertisseur indirect ou à l'unité d'alimentation
(voir Fig. 3-1).
F1
L1
F2
L2
F3
L3
Fusibles F4 - F6
voir remarque *)
par ex.
6SE7090-0XX87-3BA0
PE
La présence des fusibles (F4 – F6 = 125 A gL) n'est nécessaire que si
les fusibles de ligne (F1 – F3) du convertisseur indirect ou de l'unité
d'alimentation ont un calibre > 125 A.
Fig. 3-1
Unité de Freinage
Montage, Raccordement
Convertisseur indirect /
unité d'alimentation
3-1
