10.2004
Montaggio a pavimento
A
Sezione
M20
M25
Allaccia-
mento di
terra M6
A
Sezione
430
Montaggio a parete
Siemens AG 6SE7087-6CX87-2DA1
SIMOVERT MASTERDRIVES
T1/T2
morsetto a
boccola
2,5 mm
2 morsetti a
vite M6
400
400
Resistenza frenatura per Tipo
20 kW; 20 Ω
20 kW; 5 Ω

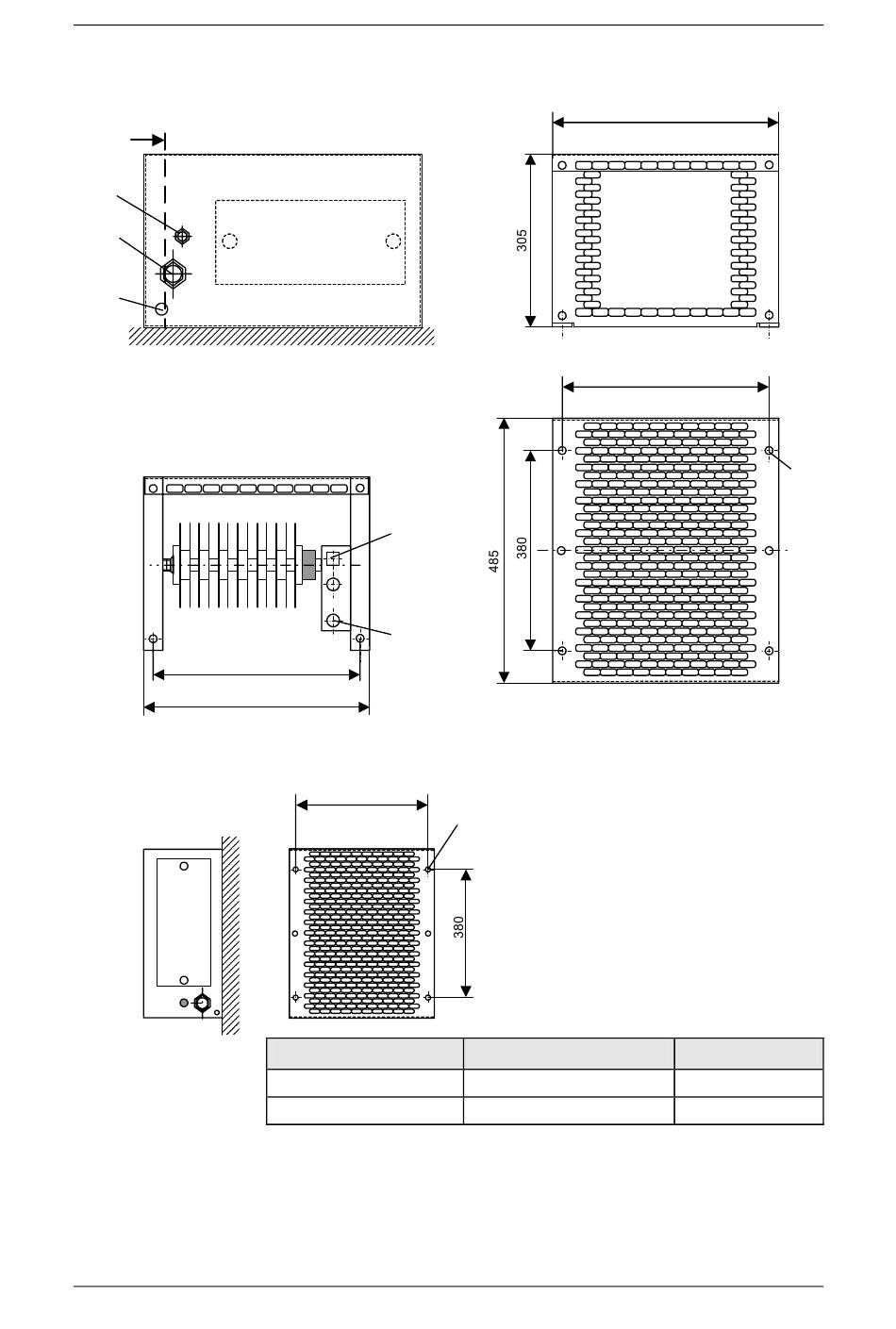

Fig. 7-3 Disegno di montaggio resistenza di frenatura per montaggio a pavimento
ed a parete
Unità di frenatura
2
∅ 9
La distanza minima dagli altri corpi su tutti
i lati con prese d'aria deve ammontare a
100 mm!
6SE7023-2ES87-2DC0
6SE7026-3CS87-2DC0
Dati tecnici
430
400
∅ 9
Peso ca.
17 kg
15 kg
7-5
