Siemens SIMOVERT MASTERDRIVES Betriebsanleitung Seite 119

05.2009
Formation
A
C
Siemens AG 6SE7087-6CX87-2DA1
SIMOVERT MASTERDRIVES
R
208 V < Un < 415 V
380 V < Un < 460 V
500 V < Un < 690 V

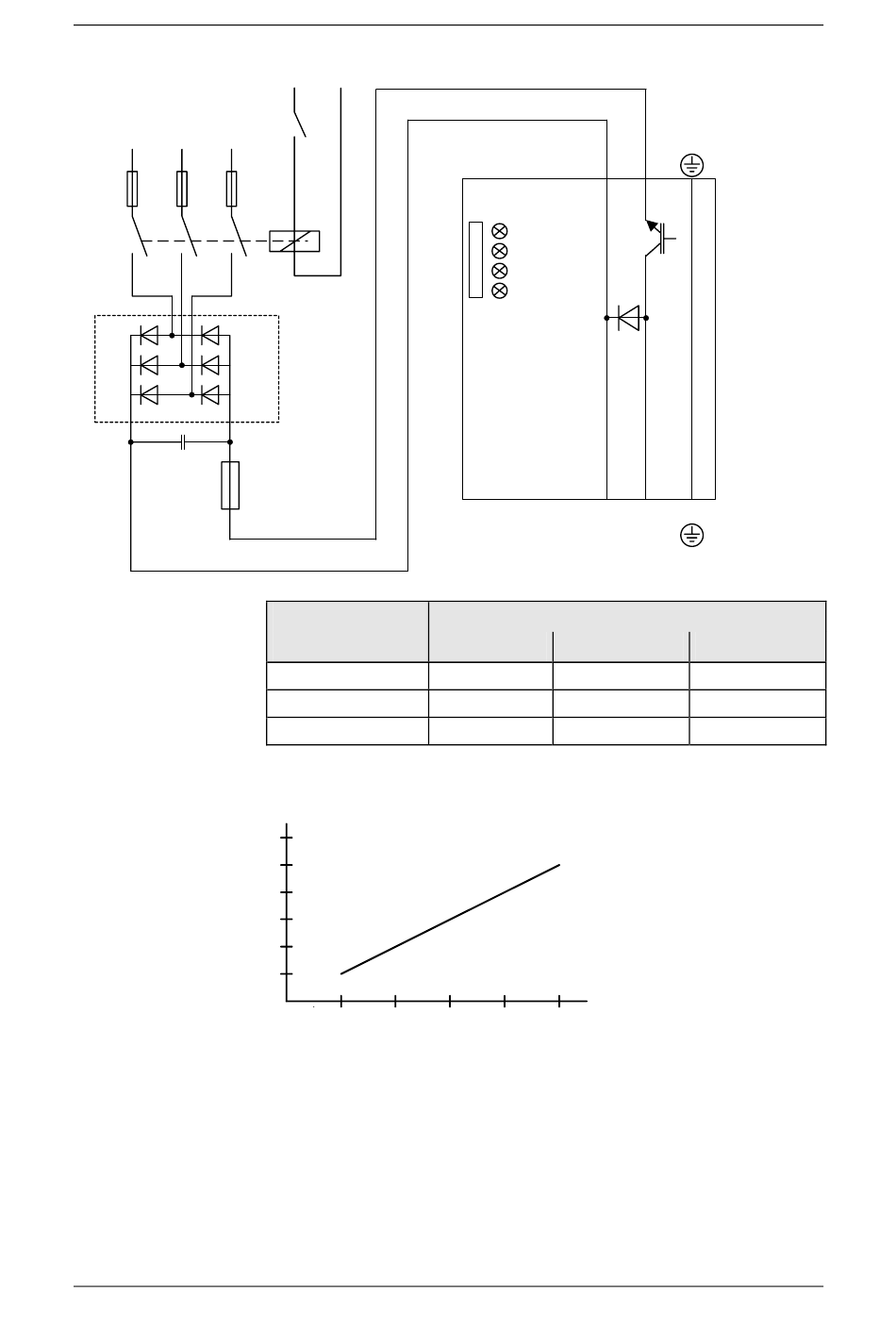

Fig. 6-5 Raccordement pour réaliser la formation
Durée de la
6
formation en h
5
4
3
2
1
1 2
Fig. 6-6 Durée de formation est fonction de la durée de non-utilisation de l'unité
de freinage
Unité de Freinage
C/L+
Overcurrent
O
Overload
V
E Overtemp
R
Ready
Composants proposés
A
220 Ω / 100 W
SKD 50 / 12
470 Ω / 100 W
SKD 62 / 16
680 Ω / 100 W
SKD 62 / 18
3 4 5
Durée de non-utilisation
en années
Mise en Service
PE
D/L-
G H PE
R C
22 nF / 1600 V
22 nF / 1600 V
22 nF / 1600 V
6-7
