Résistance de freinage
4.1 Définition des Puissances
Unité de freinage avec résistance externe
P20 = Puissance nominale
= Puissance crête = 1,5 × P20
P3
PDB = 0,25 × P20 = Puissance en service continu
P
P3 1.5
P20 1
PDB 0.25
0
0 3 20 23

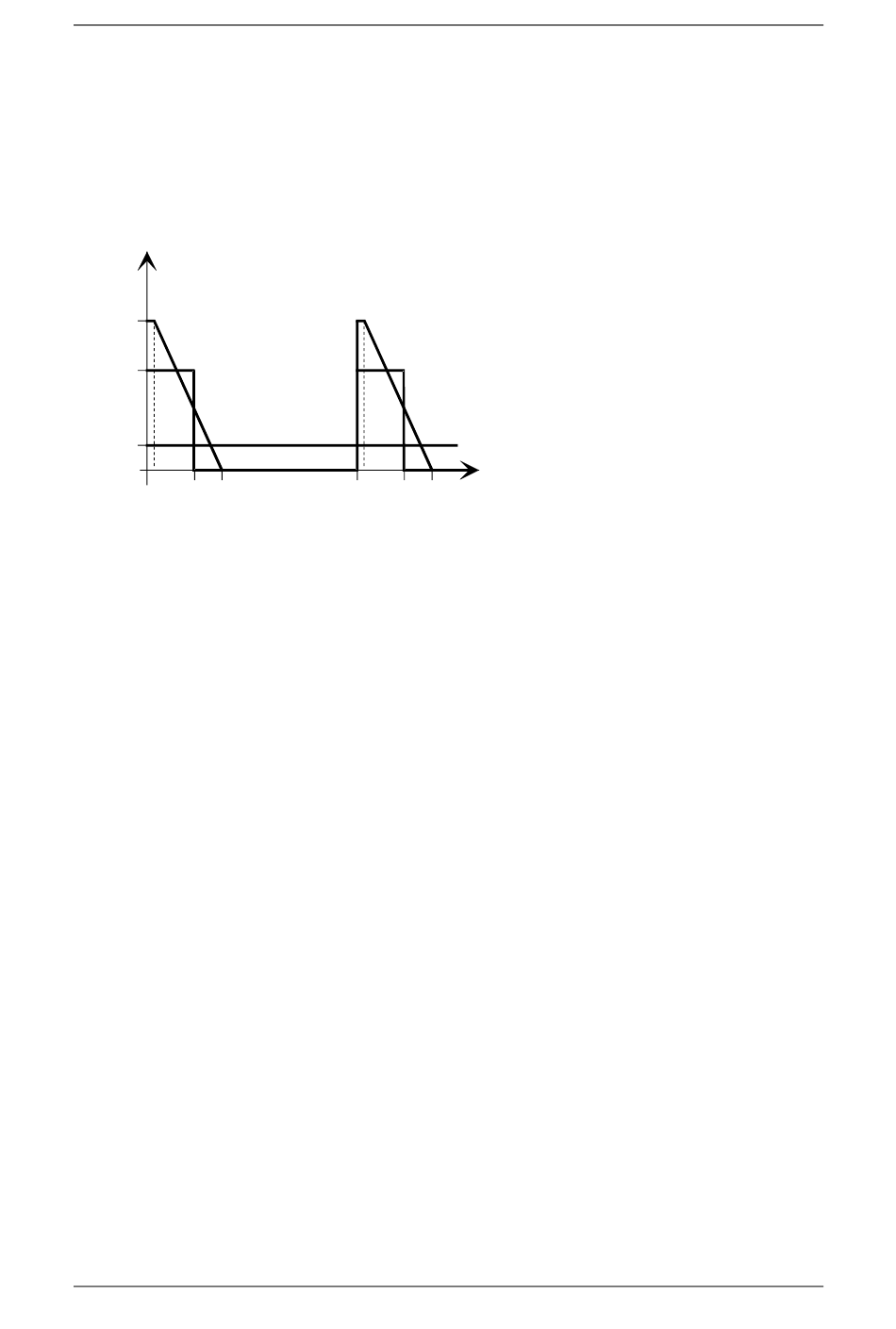

Fig. 4-1 Courbes de charge des unités de freinage
4-2
Formules applicables pour le couplage en
parallèle d'unités de freinage :
P20 totale
P3 totale
PDB totale
t[s]
90
Unité de Freinage
= 0,9 x somme des P20
de chaque unité
= somme des P3
de chaque unité
= somme des PDB
de chaque unité
