Montaje en el suelo
A
Sección
M20
M25
Conexión
a tierra
M6
A
Sección
430
Montaje en la pared
Siemens AG 6SE7087-6CX87-2DA1
SIMOVERT MASTERDRIVES
T1/T2
borne (2,5 mm
2 bornes
(perno M6)
400
400
Resisten. frenado para
20 kW; 20 Ω
20 kW; 5 Ω

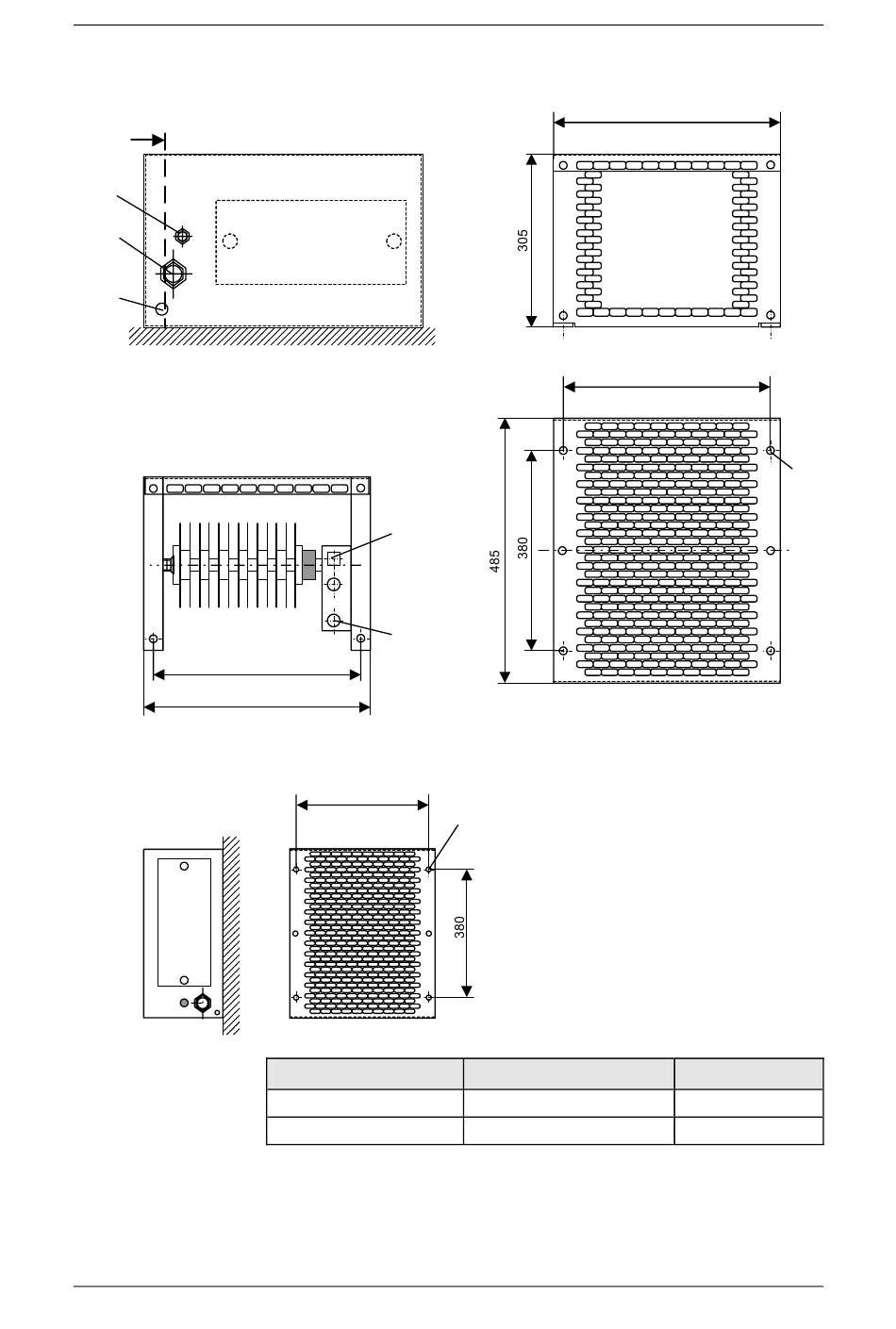

Figura 7-3 Esquema para el montaje de la resistencia de frenado en el suelo y en la
pared
Unidad de frenado
2 )
∅ 9
La distancia mínima a otros cuerpos debe
ser de 100 mm por todos los lados con
orificios de ventilación.
Tipo
6SE7023-2ES87-2DC0
6SE7026-3CS87-2DC0
Datos técnicos
430
400
∅ 9
Peso aprox.
17 kg
15 kg
7-5
