Mise en Service
6-2
Unités de freinage 5 à 50 kW :
Manœuvre du commutateur S1 de
sélection du seuil d'entrée en action :
♦ Desserrez les deux vis en haut et
en bas de la plaque frontale, faites
basculer la plaque frontale avec le
couvercle latéral sur le côté (Fig.
6-1) sans la retirer complètement.
Le conducteur de protection doit
être pour cela débroché !
♦ Actionner le commutateur S1 avec
un outil approprié, par ex. un petit
tournevis (Fig. 6-2)
♦ Replacez la plaque frontale avec le
couvercle latéral sur le boîtier,
connectez de nouveau le
conducteur de protection et serrez
les vis.

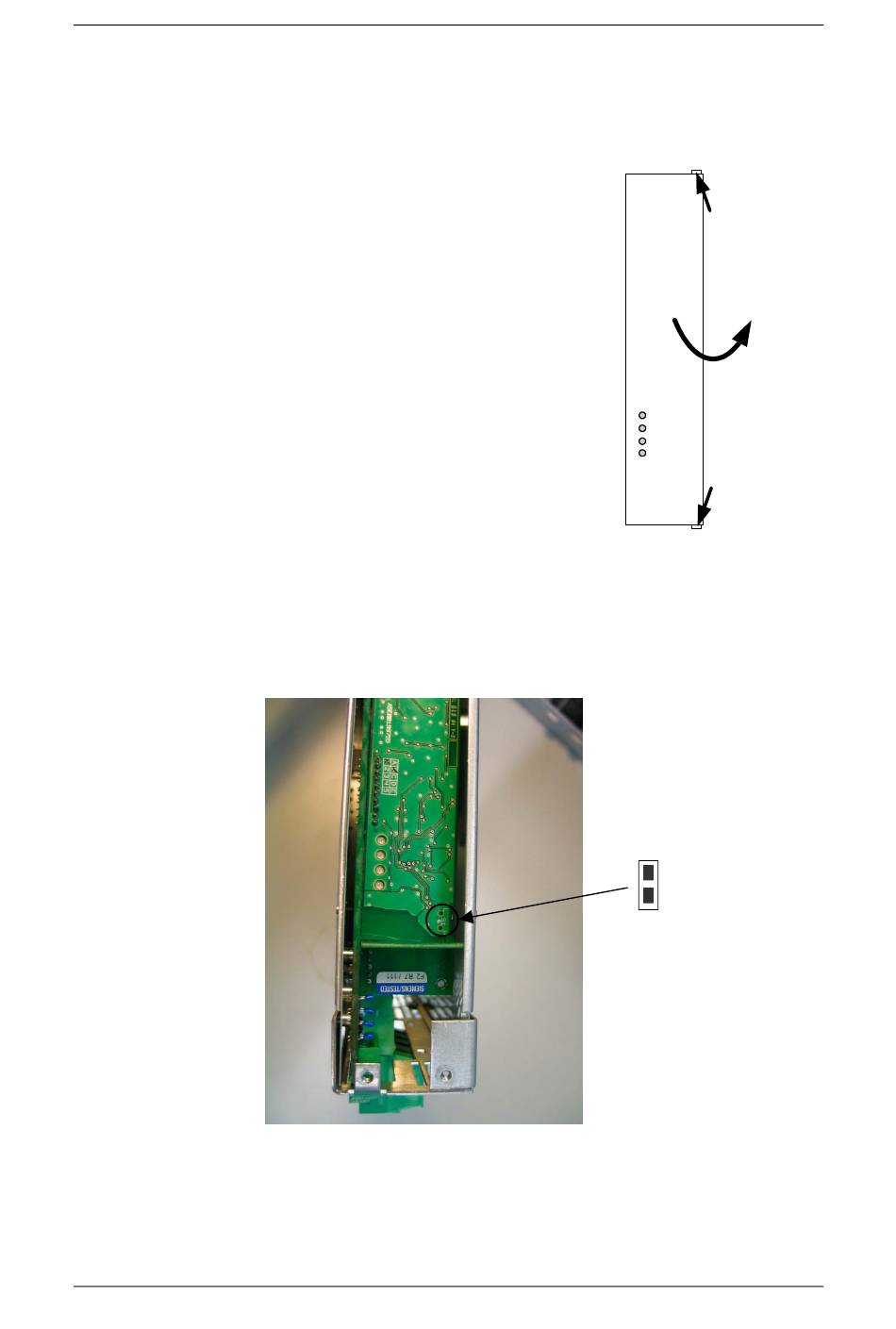

Fig. 6-2 Commutateur S1 pour seuil d'entrée en action Unités de freinage 5 à 50 kW
Overcurrent
Overload
Overtemp.
Ready
Fig. 6-1
Low
High
6SE7087-6CX87-2DA1
Unité de Freinage SIMOVERT MASTERDRIVES
05.2009
Ouverture de la
plaque de façade
