3 Montaje, conexión
Montaje
Conexión
*) INDICACION
Siemens AG 6SE7087-6CX87-2DA1
SIMOVERT MASTERDRIVES
♦ Con tornillos M6 o con adaptador metálico 6SX7010-0KC01 en
perfiles G, para unidades de frenado de 5 – 50 kW (el adaptador no
se adjunta en el pedido).
♦ Con tornillos M6 o en perfiles G, para unidades de frenado de
100 - 200 kW.
♦ Para cumplir la normativa UL, los componentes limitadores de
tensión (varistores) deben conectarse a la red de alimentación del
convertidor/unidad de alimentación (véase Figura 3-1).
F1
L1
F2
L2
F3
L3
Fusibles F4 - F6
ver indicación *)
P. ej.
6SE7090-0XX87-3BA0
PE
Incorporar los fusibles (F4 – F6 = 125 A gL) solo si los fusibles para la
red del convertidor o de la unidad de alimentación (F1 – F3 > 125 A).

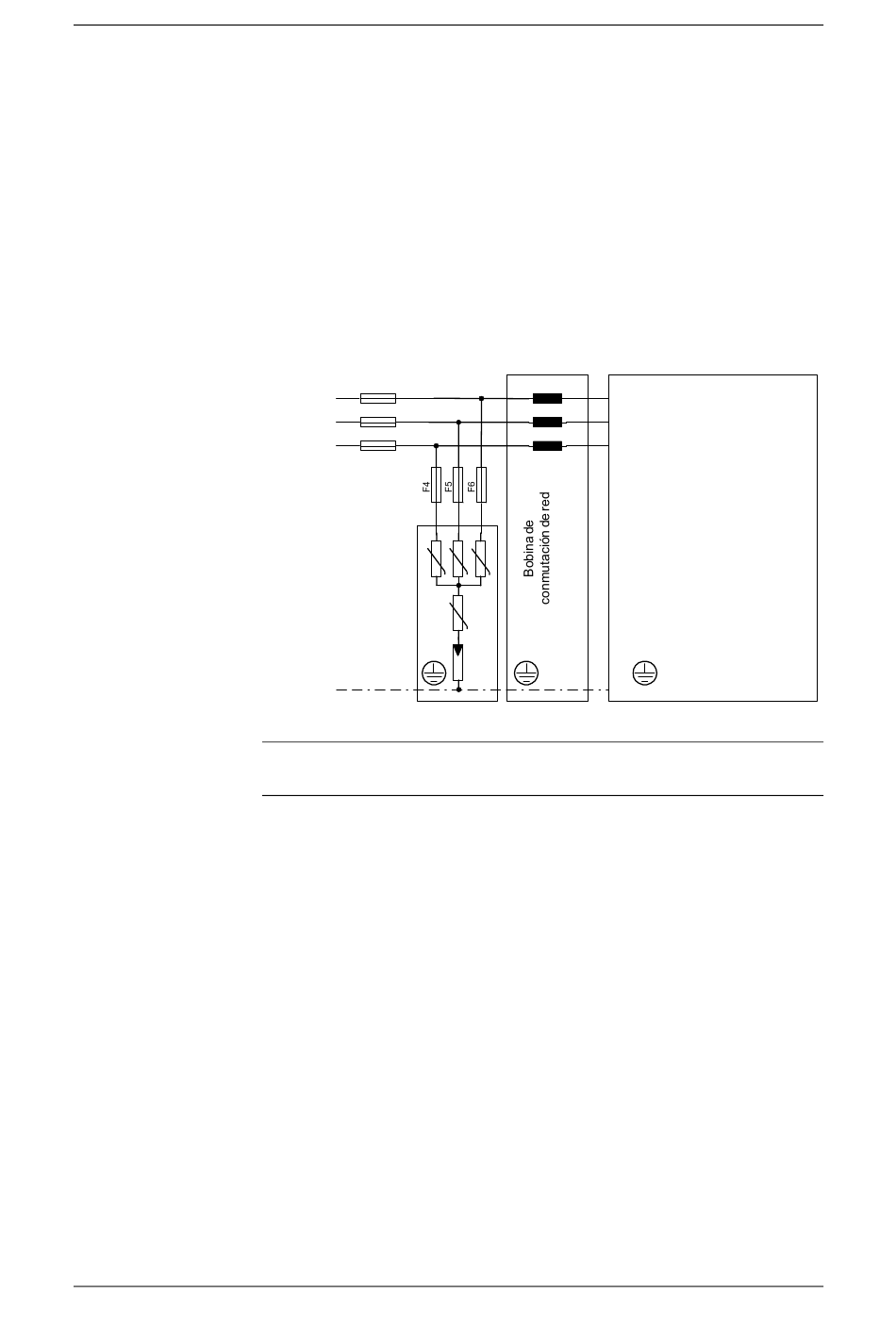

Figura 3-1
Unidad de frenado
Montaje, conexión
Convertidor/unidad de
alimentación
