3 Montieren, Anschließen
Montage
Anschließen
*) HINWEIS
Siemens AG 6SE7087-6CX87-2DA1
SIMOVERT MASTERDRIVES
♦ Über Schrauben M6 oder mittels Adapterblech 6SX7010-0KC01 auf
G-Schiene bei 5 – 50 kW Bremseinheiten (Adapterblech nicht im
Lieferumfang enthalten).
♦ Über Schrauben M6 oder auf G-Schiene bei 100 - 200 kW
Bremseinheiten.

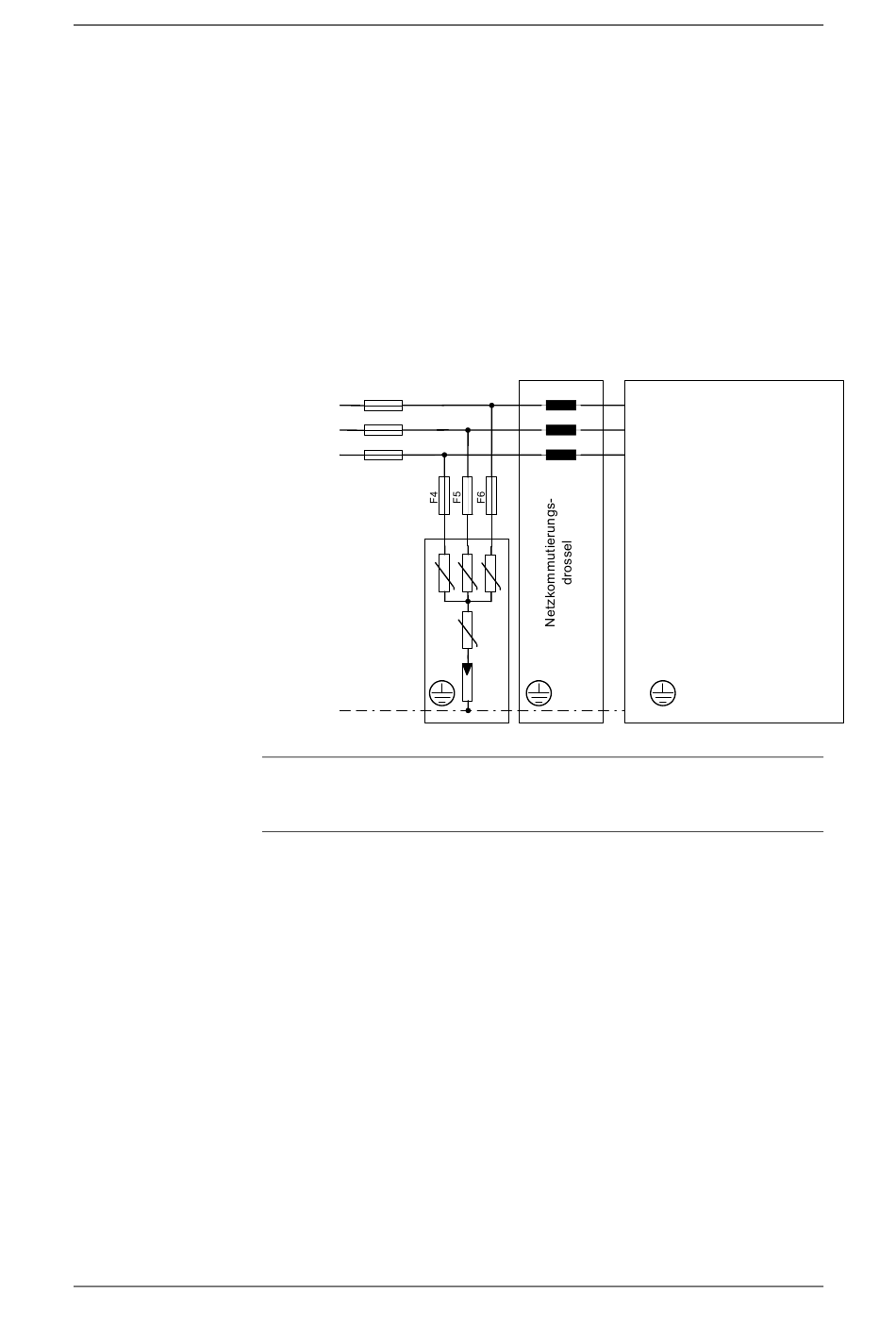

♦ Zur Einhaltung der UL-Vorschriften ist das speisende Netz des
Umrichters bzw. der Einspeiseeinheit mit spannungsbegrenzenden
Bauelementen (Varistoren) zu beschalten (siehe Bild 3-1).
F1
L1
F2
L2
F3
L3
Sicherungen F4 - F6
siehe Hinweis *)
z. B.
6SE7090-0XX87-3BA0
PE
Die Sicherungen (F4 – F6 = 125 A gL) müssen nur dann eingebaut
werden, wenn die Netzsicherungen des Umrichters / Einspeiseeinheit
(F1 – F3 > 125 A) sind.
Bild 3-1
Bremseinheit
Montieren, Anschließen
Umrichter/
Einspeiseeinheit
3-1
