Siemens SIMOVERT MASTERDRIVES Betriebsanleitung Seite 123

10.2004
Armoire électrique - Montage sur le toit
A
15
Montage latéral (Raccordement électr. à gauche)
Amenée d'air
(Convection)
Siemens AG 6SE7087-6CX87-2DA1
SIMOVERT MASTERDRIVES
525
540
Résistance de freinage pour
5 kW; 20 Ω
5 kW; 80 Ω
5 kW; 124 Ω

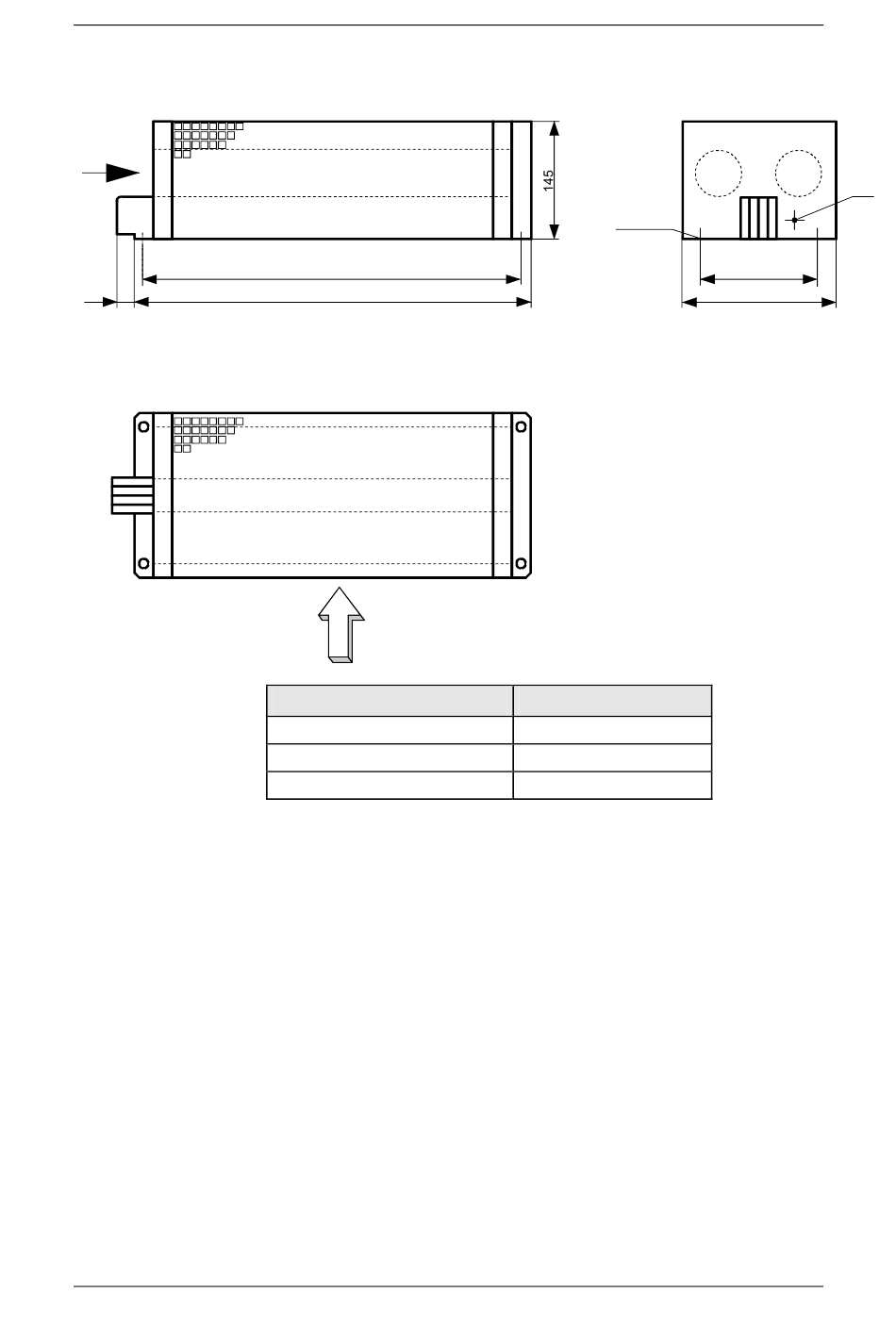

Fig. 7-1 Montage de la résistance de freinage
Unité de Freinage
Caractéristiques Techniques
∅ 5,5 x 8
Résistance fixe multi-éléments MF2
Type
6SE7021-6CS87-2DC0
6SE7018-0ES87-2DC0
6SE7016-4FS87-2DC0
A
PE
150
180
7-3
