ATTENTION
Composants sensibles aux décharges électrostatiques
(EGB)
Le convertisseur comprend des composants sensibles aux décharges électrostatiques. Ces
composants seront rapidement détériorés lors de manipulations sans précautions. Dans le
cas où vous devriez tout de même travailler avec des composants électroniques, veuillez
suivre les conseils suivants :
♦ Les composants électroniques ne devront être touchés que si le travail en cours l'impose.
♦ Si une carte doit tout de même être touchée, l'opérateur doit immédiatement auparavant
éliminer l'électricité statique accumulée dans son corps.
♦ Les cartes ne doivent pas être mises en contact avec une matière hautement isolante
comme par exemple, des feuilles en matière plastique, des sous-mains isolants, des
portions de vêtements en fibre synthétique.
♦ Les cartes ne doivent être déposées que sur des supports conducteurs.
♦ Dans le cas d'opérations de soudage sur une carte, la panne du fer à souder doit être
reliée à la terre.
♦ Les cartes et composants divers doivent être conservés et expédiés dans des emballages
conducteurs (par exemple : boîtes en matière plastique métallisée, boîtes métalliques)..
♦ Si l'emballage n'est pas conducteur, les cartes doivent être enveloppées d'un matériau
conducteur avant leur emballage. A cet effet, on peut utiliser par exemple, de la mousse
conductrice ou des feuilles en aluminium à usage domestique.

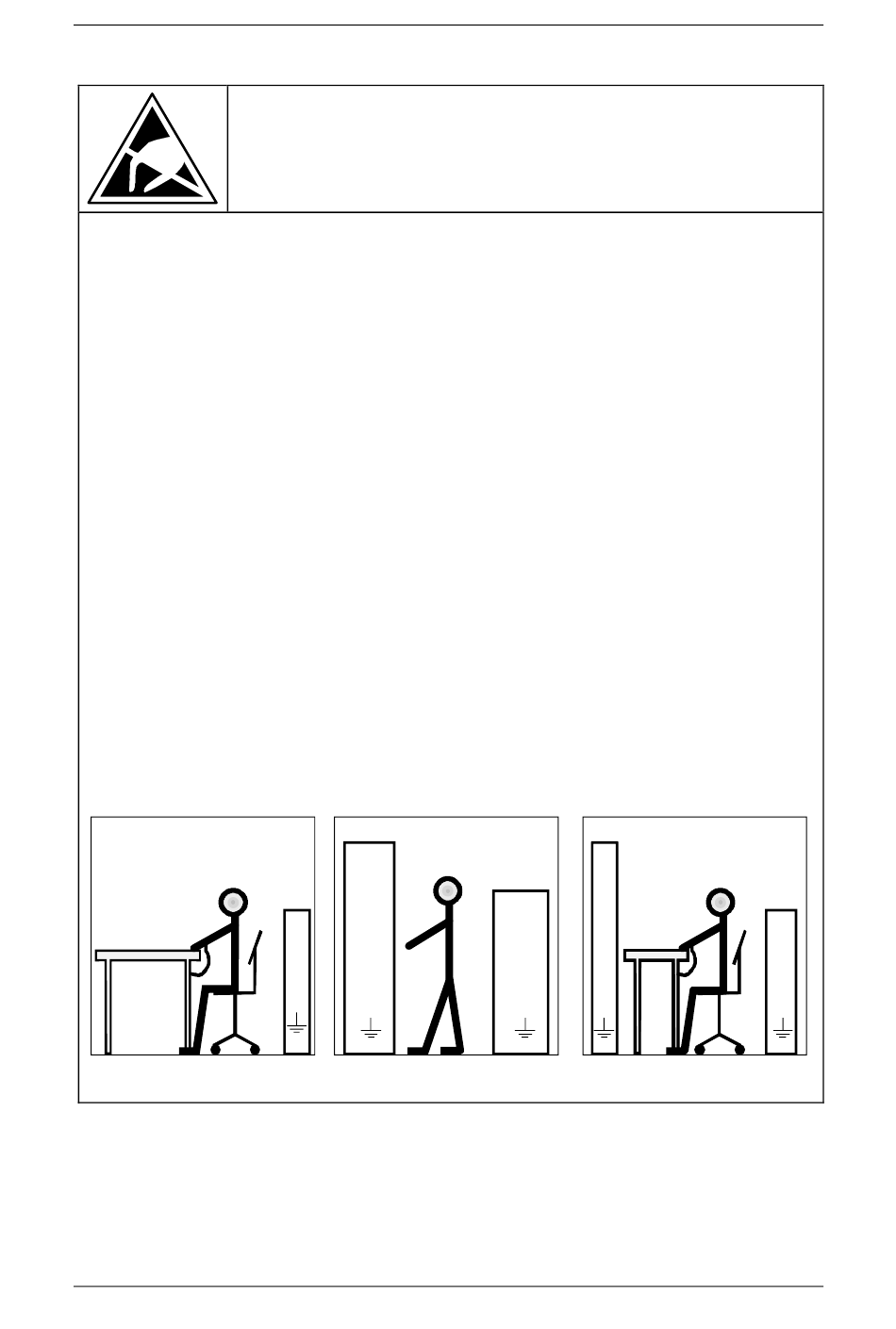

Les mesures de protection à prendre lors de manipulations de cartes supportant des
composants sensibles aux décharges électrostatiques, sont de nouveau explicitées à l'aide
des figures suivantes :
a = plancher conducteur
b = table antistatique
c = chaussures antistatique
d
b
e
c
a
Position assise
Siemens AG 6SE7087-6CX87-2DA1
SIMOVERT MASTERDRIVES
d
f
f
c
Position debout
Unité de Freinage
d = blouse antistatique
e = bracelet antistatique
f = raccordement à la terre de l'armoire
f f
a
Position alternée assise/debout
